frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.41
Kraj: Ljubljana (JN76GB)
|
 Objavljeno: Čet Maj 19, 2011 7:51 pm Naslov sporočila: |
 |
|

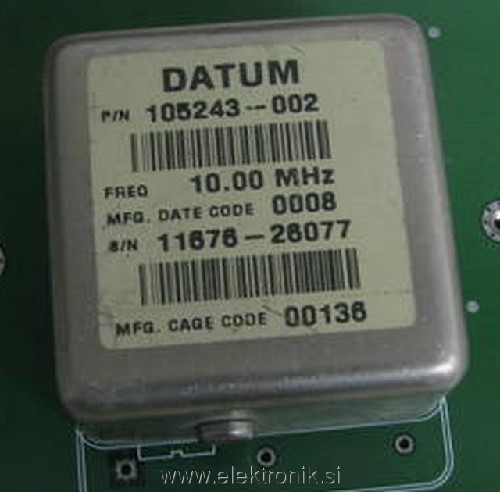

Išče se datasheet za tale OCXO:
Lp, Frenki
| Opis: |
|
| Velikost datoteke: |
143.41 KB |
| Pogledana: |
3 krat |
|
|
|
| Nazaj na vrh |
|
 |
VolkD
Član
Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.05
Kraj: Divača (Kačiče)
|
| Objavljeno: Čet Maj 19, 2011 9:29 pm Naslov sporočila: |
|
|
Hmmm... kakšen razpored nožic je s spodnje strani?
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo. |
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.41
Kraj: Ljubljana (JN76GB)
|
|
| Nazaj na vrh |
|
|
6dan8
Član
Pridružen-a: Tor 18 Jan 2011 10:53
Prispevkov: 1053
Aktiv.: 6.00
Kraj: Goriška
|
| Objavljeno: Tor Jun 14, 2011 4:00 pm Naslov sporočila: |
|
|
| frenki je napisal/a: |

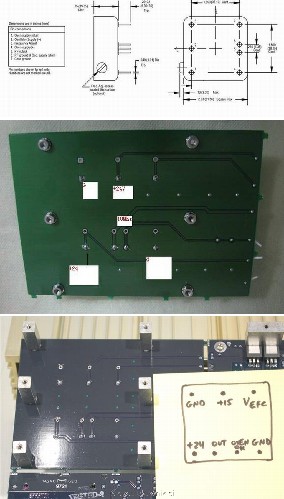

Razpored je v prilogi, še vedno pa iščem datasheet  |
Pomagajo kaj podatki tule (ja, vem, daleč od datasheeta, pa vendar... bolje kot nič?)?
|
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.41
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Tor Jun 14, 2011 8:34 pm Naslov sporočila: |
|
|

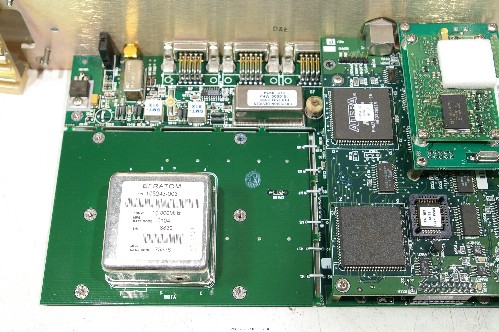

Ja, tole sem videl. Zadevo malo zaplete ena slika iz net-a kjer tip navaja različno napajalno napetost za oscilator in kurjavo. Proizvajalec se je pred časom prodal, posledično pa je izginila tudi spletna stran z dokumentacijo (nisem pa prepričan, ali je bila sploh objavljena, ker kaže da gre za neko namensko proizvodnjo - zadeva je bila svoj čas vgrajevana v Lucentove frekvenčne normale)
Temo sem potegnil iz komponent, pripel pa bom tisto kar sem zbral na to temo ... mogoče še kdaj komu pride prav ... sicer pa je vsaka informacija še naprej dobrodošla  .
Lp, Frenki
| Opis: |
|
| Velikost datoteke: |
1.26 MB |
| Pogledana: |
17 krat |
|
| Opis: |
|
| Velikost datoteke: |
666.18 KB |
| Pogledana: |
14 krat |
|
|
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.41
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Tor Jun 14, 2011 8:47 pm Naslov sporočila: |
|
|
Tista stran na ebay-u bo verjetno čez čas izginila ... zato bom prilepil še tukaj ... ampak navedeni podatki mogoče ne držijo ... tole jemljem z rezervo.
| Koda: |
1. OUTPUT
Frequency 10.000 MHz
Wave form square wave
Level 2 Vp-p ±10% into 50E
Load 50E ±5%
Harmonics < -25 dBc
Spurious < -60 dBc
2. STABILITY
Ambient < ±2x10-9 from -30°C to +60°C
(referenced to +25°C)
Aging
a. Daily
i. After 30 days < ±1x10-9
ii. After 90 days < ±5x10-10
b. Yearly < ±1.5x10-7
c. 10 years < ±4x10-7
Voltage < ±5x10-10/±2% change
Short term < 1x10-10/second
root Allan variance
Load < ±1x10-9/±5% change
Phase noise
a. @ 10 Hz < -105 dBc
b. @ 100 Hz < -125 dBc
c. @ 1 kHz < -145 dBc
3. INPUT POWER
Voltage +24 VDC
|
|
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.41
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Sob Feb 07, 2015 9:38 pm Naslov sporočila: |
|
|
|
|
|
