[milan62]

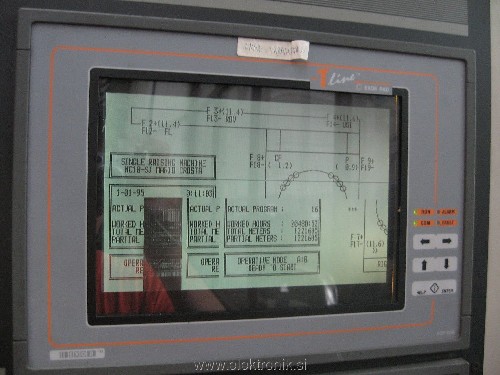

Zanimiva okvara panela Exor T-line ( glej sliko ). Spodnja polovica slike je zamaknjena v desno glede na gornjo polovico slike. Panel je povezan na PLC Omron. Razen okvare slike same, vse ostalo deluje BP.
Ali je možno, da je v okvari samo LCD display panela ( tip SHARP LM64P83L ) ?
Zadeva je stara ca 20 let in poleg te zamaknjenosti slike je na displayu še nekaj drugih manjših napak.

LP

[VolkD]

Vsi ti displeji delujejo po principu pomikalnega registra. Konkreten displej ima verjetno dva pomikalna registra. Glede na prikazano sliko je zelo verjetno okvarjen displej, oziroma njegov kontroler.
Ker naprave ne poznam, ne vem ali je kontroler že vgrajen kar na displeju samem, ali pa je posebej skupaj z kakim mikrokontrolerjem.

[matjazkariz]

Lcdji imajo ponavadi LCD driver (na primer Epson SED serija), ki je integriran na LCD. V redkih primerih LCDji nimajo driverjev in ga je treba integrirat v vezje.
Ta driver potem krmili segmentne driverje (na primer Neotec NT7086), ki skrbijo za refresh posameznih blokov LCDja. Izgleda, da spodnji polovici segmentnih driverjev nagaja sinhronizacijski signal. Nekje na poti od driverja proti segmentnim driverjem se nekaj zalomi. Če driver ni integriran na LCD, je možno, da je kje slab stik na konektorjih... Mala verjetnost samo pogledat ne stane dosti.
...Samo možnosti je malo morje...

A je slika v spodnji polovici fiksna, ali skače v mislu, da se začetek premika levo desno?

[milan62]

Hvala za odgovore.
Slika v spodnji polovici je fiksna, nič ne skače.

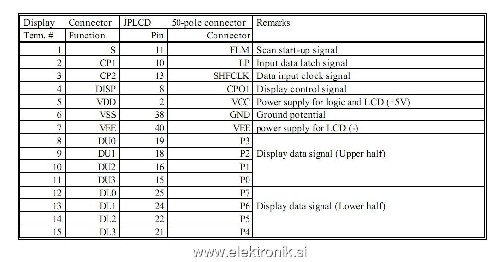

Display ima 15-polni konektor. Funkcije pinov so prikazane na priloženi sliki.
Iz opisa pinov sklepam, da ta LCD nima vgrajenega kontrolerja. Imam prav ?

LP

[matjazkariz]

Če imaš datasheet, preveri sam ali ima kontroler. Jaz tudi mislim da nima. Kaj je pa na plati, ki poganja LCD?
