Živjo,

po dolgem času se spet ukvarjma z LPCji, tokrat prvič s Cortex družino.

S sodelovcem sva naredila preprosto vezje s 4 com porti, SPI komunikacijo, nekaj izhodi in vhodi. Za programiranje sva uporabila ULINK2 (kopirala iz MCB1700). Nič kaj posebnega. Sedaj pa poizkušava oživeti elektronsko, vendar brez uspeha.

Ko se želim priklopiti z ULINK2 programatorjem (uVision), vedno dobim odgovor
"JTAG communication failure".

Že ko nastavlam nastavitve debug/falsh (Cotex-M Target Driver Setup) ne dobim podatka JTAG Device Chain.

Pregledal sem že:
- reset, v normalnem stanju HIGH
- P2.10 High stanje
- JTAG konektor je isti kot pri MCB1700
- edino pin 13, ki bi moral biti NC je povezan na Vcc (upam da to ne zmeti delovanja)
- glede na to, da ga še nisem uspel programirati, tudi JTAG nisem uspel onemogočiti (PINSEL2)

XTAL je 25MHz, upam da ni težava v tem.

Ali obstaja še kak pin (kot npr P2.10), ki mora biti v določenem stanju (seveda poleg reset in JTAG pin)?

Programator je v redu, ker lahko normalno programiram MCB2300.

Kak predlog, kaj še preveriti?

Lep pozdrav,

Peter

[.]

Brisana vsebina odstranjenega uporabnika.

[.]

Brisana vsebina odstranjenega uporabnika.

[ciko]

Preverili smo že vse možne stvari, JTAG povezava je povzeta po MCB1700.

Ali morda obstaja še kak posebni pin poleg P2.10 in reset, ki bi lahko onemogočil delovanje?

Je mord kdo naročal LPC1766 v zadnjih nekaj tednih, tako da ima čist o najnovejšo serijo? Ali delujejo normalno?


Meni je zmanjkalo idej, kaj bi lahko bilo narobe.

Lp,

Peter

[.]

Brisana vsebina odstranjenega uporabnika.

[ciko]

Napajanje sem preveril z osciloskopom in je bilo brez motenj (uporabljam lm1117). P2.10 je sicer uporabljen, vendar smo sestavili elektronko samo s čipom in nujno potrebno periferijo, na P2.10 pa dodali pull up. To elektronko sva preverila z MarE69-tom, vendar brez uspeha. Hvala MarE69tu za pomoč (ki še traja).

Jutri nameravam sestaviti šeeno z LPC1768 (ponovno hvala MarE69tu za sample), ter tako izločimo morebitno napako LPCja.

Lp,
Peter

[.]

Brisana vsebina odstranjenega uporabnika.

[ciko]

Čas da povem, kaj je bilo narobe.

Najprej zahvala Janu (Volku), ki mi je pomagal odpraviti napako. Seveda Hvala tudi Maretu in Borisu za pomoč in nasvete.

Sedaj pa je čas da se malo tui sam osmešim.

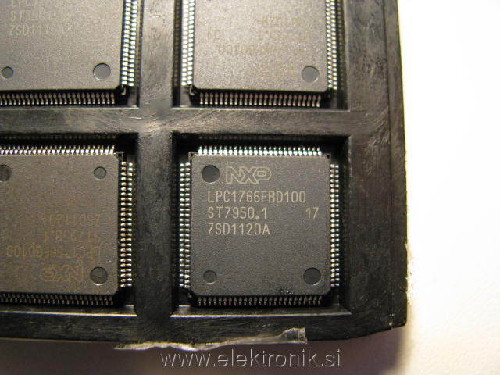

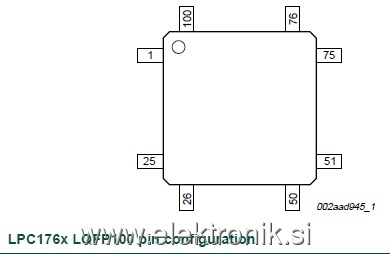

Hja, LPC je bil narobe obrnjen na plati. No preveč pik je bilo na LPCju (tri) in sredinjska pika kaže na pin 1 in ne prva pika!!!

Toliko o tem.

Sedaj pa veselo programirat.

Lp,
Peter

[.]
