Imam senzor gibanja, ki je narejen za 230v.
Malo sem ga razdrl in obšel del vezja, pa sem ugotovil da je drugi del narejen za 20v dc, jaz pa bi rabil za 12v. (na akumulator od avta).
Pa me zanima kako bi predelav vezje....
oz. povišal napetost na 20v?

[vilko]

Jaz to delam tako:
(vezje prav v redu dela tudi na 5V=)

[lebang]

aha... ali lahko to priponko kako drugače mi daš, ker jo ne morem pogledat, ker nisem najbolj aktiven...

[vilko]

Šele sedaj vidim, da moj odgovor ni tisto, kar si želel, lebang.
Moj odgovor je navodilo, kako senzor predelati tako, da bo krmilil mikroprocesor, ne pa da bi vklapljal 12V porabnike.
Oprosti.

[PPG78]

MAlo pobrskaj po forumu saj smo o tem že govorili, sam pa sem pripel tudi shemo takšnega senzorja. V osnovi vezja delujejo na 5V, napetost pred regulatorjem pa je višja predvsem zaradi releja ki je ponavadi 24V izvedba zaradi manjše porabe.

Predelava na 12V je enostavna, "obdelati" je potrebno vezje od katerega si pripel sliko in zamenjati rele z 12V varianto.

LP, Peter

[lebang]

Hvala za vse odgovore,
sem zamenjal rele z 12v in pa še dva elementa odstranil, ki sta bila namenjena za 230v in izgleda kot da vse dela...
(nikjer nisem zasledil 5v. lahko da je to še globje v senzorju...)

[ule]

Meni dela normalno na 12V, pa sem naredil samo tole.

[lebang]

Hvala za lepo prikazano kaj je treba narediti.
Senzor imam isti.
Sem tudi jaz naredil tako, pa mi dela na 12v iz adapterja, samo tam je ubistvu 16v.
Ko sem dal na baterijo mi ni hotelo tako delovat, tako da sem zamenjal še rele....

[Krampus]

Zanimivo, imam enak senzor, bom probal

[XoR26]

Zdravo!

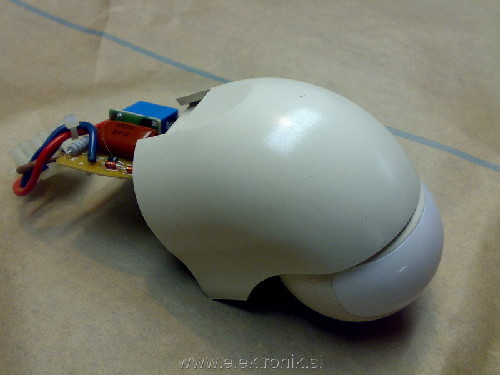

Sem nov član tukaj gor in za enkrat še ne morem pogledati nobene slike ( pravilnik 3 dni...) torej zelim narediti senzor na 12v da mi bo prizigal led diode ponoči ce vstaneš do WC in da ne budiš drugih.. nastiman bo pod posteljo in kako naj naredim sedaj to da mi bo prizigal led diode? kupil sem ga v obi-ju za okoli 8€. kot sem ze malo prebrskal naokoli pise da moram odstraniti rele z 12v ali obstaja tudi druga varianta " da ga obideš"? dodajam 2 sliki. ta siv kabel sem dodal sam in me zanima ce je pravilno ali ni? ter kaj moram tocno storiti da bo delovalo?

lp

[lojzek]

Pozdravljen!

Eden prvih novih članov, ki se je solidno predstavil.

Rele ki ga imaš, je za kakšno napetost? Tuljavica, ne kontakti... Mogoče je bil že ustrezen in si ga brezveze ven jemal. Če je 12V, potem ga mirno daj nazaj.

Drugo, na prvi sliki je pokončni kondenzator (črn, okrogel) - na levi ploščici, poleg rumenih. To je gladilni kondenzator na izhodu napajalnika senzorja iz 230Vac.

Za kolikšno napetost je, (ali še bolje, ko je senzor pravilno priklopljen na 220V, kaj na njem pomeriš - TO SAMO V PRIMERU, DA SI ELEKTRIKAR IN DA SE ZASTOPIŠ - KER SE LAHKO DOTAKNEŠ 230V - NEVARNO).

V glavnem, če je že rele ustrezen, potem na ta kondenzator (spodaj) samo priklopiš 12V (pazi na + in -).

Če je rele 24V, ga moraš zamenjati z 12V verzijo in na kondenzator iz prejšnje točke priklopiti 12V.

Mora delat.

DODANO:
(ker ne vem - iz posta mi ni 100% jasno - ali bi cel senzor predelal na 12V ali samo priklopil LEDice namesto releja in senzor vseeno napajal z 220V)

Če imaš pa manjše ledice - z manjšo porabo, jih pa lahko priklopiš neposredno namesto relejeve tuljavice. Edinole pravi predupor ledica potrebuje. Za kar pa moraš povedat podatke o lediki in napetost releja

[Andrej64]

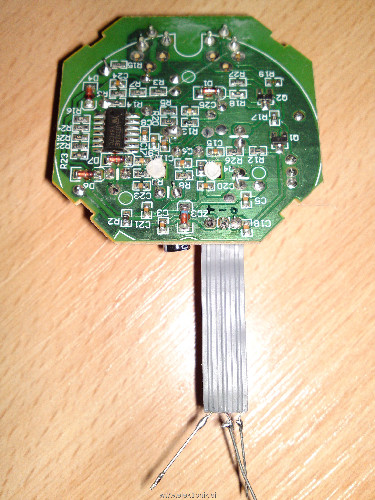

Senzor, ki sem ga imel jaz je bil zelo podoben če ne isti. Sestavljen je bil iz dveh delov - napajalno-preklopnega in PIR dela. PIR elektronika se je napajala z okoli 24V, vendar je pri meni delalo lepo vse do 6V. Tiskanini sta bili povezani kot pri tebi s 3 žicami od katerih je sta 2 za napajanje (DC!), ena pa je bila za vklop releja na napajalnem delu. Rele je krmilil tranzistor.

Malo namigov... Sedaj moraš pa samo ugotoviti +, -, in izhod iz tranzistorja.

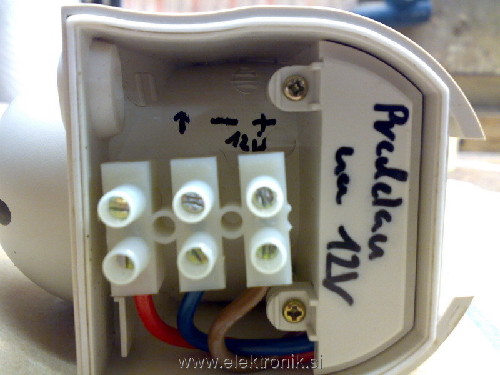

PS: Sem še celo našel senzor, ki sem ga takrat žrtvoval. Na sliki sta označena + in -, izhod boš moral pa sam preveriti. Poizkusi s priklopom najprej na + (če ne pa na -).

[XoR26]

[lojzek]

Na prvi sliki je 24V rele, kar pomeni, da v osnovi dela na 24V. Venndar pa sigurno, tudi Andrejev post nakazuje na to, da bo elektronika sama delala na 12V b.p.

Torej na tisti kondenzator prispajkaš žičke, na kateri boš pripeljal svojih 12V (pazi na + in -). Senzor bo v osnovi tako že delal.

Še vedno se pa nič ne sveti
Tu imaš pa dve možnosti: da dobiš 12V rele, čimbolj enak tvojemu, ali pa direktno LEDike namesto releja.

Kaj bo lažje zate ne vem, lahko pa poveš, kaj ti bolj ustreza, podaš podatke o ledikah,.. in ti bomo svetovali.

[XoR26]

Sem narocil nove led diode na inLED.si podatki so pa sledeči . Rad bi pa vezal led diode direktno na senzor (ce bi se to dalo)?


lp Ales
