Namen si imam izdelati svetlomer za potrebe analogne fotografije. Stari selenski so se postarali, novi svetlomeri so dragi, stare CdS pa se težko dobi oz. uporabljajo kadmijeve baterije.

Večinoma se uporabljajo CdS fotoupori. Kar nekaj časa sem se potikal po spletu, a nisem našel informacije, ki jo iščem. Iz datasheetov ne znam razbrati krivulje foto upora oz. merilnega obsega (pogledal sem kar nekaj datasheetov - povečini izjemno skopih). Rad pa bi meril 50 - 25000 luxov, po možnosti s PICem in njegovim AD-jem.

Verjetno je območje vseeno preveliko, a uporabim lahko tudi različne predupore ki jih potem preklapljam, ali pa celo več fotouporov in ob nasičeni meritvi na enem preklopim na drugega programsko. A tu gre za reševanje razpona AD pretvornika, še vedno pa ne vem, ali lahko računam na zadovoljive vrednosti iz fotoiuporov.

Hvala za pomoč in lep pozdrav.

[fluffy111]

Moram te opozoriti, da boš zadevo moral umeriti, kar pa ne bo ravno "mala malca". Vse drugo je enostavno in elegantno rešljivo.

Lp

[zcetrt]

Če imaš z umerjanjem v mislih nekakšno programsko umerjanje, potem ne bi smelo biti težav. Bom pač nekaj časa okrog hodil s svetlomerjem in vnašal vrednosti, ki jih pomerim z digitalnim fotoaparatom.

Konec koncev gre za določanje vsega skupaj 10 vrednosti, če bolj pomislim. Normalno osvetljen notranji domači prostor ima 5 EV, medtem ko sončen dan na neposrednem soncu 15 EV. Vmesnih vrednosti se tako ali tako ne da nastavljati na starejših aparatih. Bo imela napravica skorajda večjo vrednosti kot preračunavanje vrednosti

Bolj me skrbi, kdaj pride do nasičenja fotoupora oz. če lahko pokrijem celotno območje. Res pa je tudi, da lahko enega zastrem, če bo treba.

Ali preveč kompliciram?

[borber]

Samo, kot ideja, Lux meter s fotodiodo, menda meri do 30000 lux:

http://elm-chan.org/works/lux/report.html

ena od fotodiod:

http://downloads.solarbotics.com/PDF/bpw34.pdf

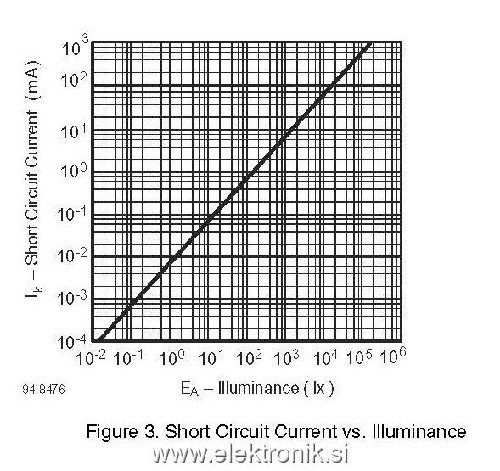

karakteristika diode BPW21R Vishay:

[zcetrt]

Hvala za predlog, ki ga bom še nadalje raziskal.

Večina fotodiod je v IR spektru, ki ga je na soncu veliko. To pomeni, da bi meter meril napačno. Potem so tu fotodiode s filtrom, ki so nekoliko dražje (nekatere res nekoliko, druga pa 100+ EUR), a ne znam razbrati iz podatkov, kakšno merilno območje obsegajo. Npr:

http://www.farnell.com/datasheets/16350.pdf

Potem pa so tu še 850nm IR, ki segajo z občutljivostjo tudi v območje vidne svetlobe, ampak tedaj bi potreboval IR blokirni filter. Npr:

http://www.farnell.com/datasheets/29904.pdf

Razpon, ki ga potrebujem, je pa od 80 - 80000 luxov oz. nekje od 0.1W/m2 do 100W/m2. Meriti bi moral pa na logaritemski skali potence 2. Kar mi s to zadnjo fotodiodo znese, glede na datasheet (upoštevan 50% izkoristek pri 550nm) nekje do EV 12 (exposure value: 5EV je osvetljena soba, 15EV je jasen sončen dan).

Bolj zapleteno je, kot sem mislil. Fotoaparati pa bojda uporabljajo CdS fotoupore...

Hvala za vsako nadaljno pomoč.

LP, Žiga.

[borber]

Tale je, kot nalašč zate, BPW21R. Pokriva viden spekter:
http://www.datasheetcatalog.org/datasheet/vishay/81519.pdf
