Pozdravljeni,

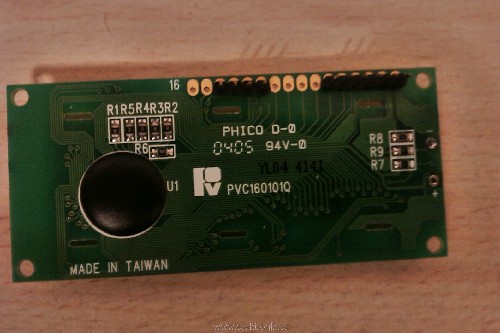

Tale 16x1 LCD ekranček iz priponke (slikana zadnja stran) sem enkrat dobil na sejmu v Gorici. Priklopil sem ga na arduinota in vse lepo deluje, vendar ne morem izklopiti osvetlitve, saj zadeva sveti tudi če pustim pina 15 in 16 v zraku. Če pin 15 dam na GND, se osvetlitev ugasne, vendar začne vezje žreti 250mA toka (napram 120mA z vklopljeno osvetlitvijo), zato sem hitro nazaj odklopil, ker predvidevam da je backlight povezan interno.

Zdaj me pa zanima, ali je komu na kakšen način uspelo to osvetlitev izklopiti? Vezje bi namreč rad priklopil na 9V baterijo, zato bi rad zminimiziral porabo.

Hvala,
lp matej

[s54jp]

Odstrani vse tri upore R8 ( 10 ohmov) R9 (8,2 ohma) ter R7 ( briko =nič ohmov).

Lako pa odstraniš samo enega od njih pa ti osvetlitev ne bo delovala. (npr. R7 )

Vse ostalo pa bo delovalo normalno.

15-ti pin je plus

16-ti je minus

P.S. a ti ne znaš uporabljati ohmmetra?

[Tomazp]

Poišči dokumentacijo za tovrstni lcd. Možno je, da je potrebno samo enega uporov odstranit. Tak način je pogosto v uporabi za določanje polaritete osvetlitve.

[mte]

Hvala! Odstranil sem samo R8 in dela lepo.

Sicer pa dokumentacije za ta ekranček nisem našel, je očitno preveč obskurna kitajska firma...

lp matej
