[piroman]

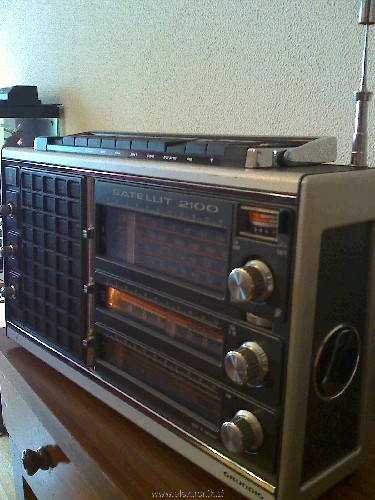

Od dedka sem podedoval v naslovu omenjen radijski sprejemnik. Zgleda strašen, po skalah sodeč lovi vse, od netopirjev naprej
Žal deluje le FM, drugje je popolna tišina. Po netu sem iskal načrt pa ga nisem uspel dobiti, le kupiti se ga da. Ima torej kdo načrt ali manual za ta sprejemnik? Škoda se mi zdi, da bi še naprej propadal na podstrešju saj je lep kos tehnike izpred kakih 30 let...

[milan62]

Grundig je včasih prilagal svojim izdelkom prav zgledno dokumentacijo. Moram malo pobrskati, nekaj dokumentacije imam nekje založene.


LP

[a.vidmar]

2000 naj bi se le malo razlikoval od 2100.
Upam da ti bo to v pomoč, dokler ne najdeš sheme za 2100.

[piroman]

Hvala za načrt, upam, da bom uspel kaj urediti. mi747, če sločajno najdeš kakšno dokumentacijo tega sprejemnika se priporočam:)

[KlavdijC]

Tudi jaz imam shemo 2000. Skoraj popolno enak. Malo sprememb. Največji problem so kontakti. Še posebno okoli vrtljivega kv bobna. In stikal. Oziroma vsake toliko časa se stvar očisti z alkoholom. Drugače pa je malo problem demontaže. V prvo seveda. Potem ne bo problem ko pogruntaš tistih nekaj vijakov za snet izven ohišja. Saj se sname cela šasija iz škatle. Upam da boš imel malenkostno napako..Uspešno popravilo želim.

[piroman]

To sva bila pa sinhronizirana pri oddaji sporočila

Kontakti so res težava, potenciometri tudi. Našel sem tudi odgovor nekoga, ki se je neuspešno trudil s popravilom, dokler ni našel v vrtljivem kondenzatorju dendrita, ki je dal kondenzator skoraj v kratek stik... No, ko se lotim popravila, bom imel gotovo kup vprašanj...

[KlavdijC]

Na zadnji strani imaš konektor za dodatek. Škatlica z gumbi za poslušanje ssb na kvju. To je opcija. Se da pa dobiti in kupiti tudi danes. Poznejši 3000, 3200,3400 pa je imel dograjeno v aparat sam. . Seveda moraš za popravilo takih sprejemnikov vzeti si čas. Ampak dobro deluje.

[KlavdijC]

Pri popravilu grundiga 6001,1000 kadar je okvara Bf 184 . So uporabljeni v sv,kv1 oscilatorskem delu ter v MF delu. Lahko s pridom koristite Bf 254 za zamenjavo kadar originala ni pri roki.
