boian

pozdravljeni...

sem bojan iz gorenjske in sem na forumu nov. če mi lahko kdo pomaga s podatki o izhodnih transformatorjih starih radijskih sprejemnikov ei niš melodija in simfonija. potreboval bi tudi sheme za ta dva dotična sprejemnika.
upam da nisem drastično zgrešil teme.

lp

bojan

baresi · Objavljeno: Čet Jul 21, 2011 1:30 pm Naslov sporočila:

Sheme imam, podatke o IT pa žal ne. Če želiš, pošlji mi mail na zs, pa ti pošljem omenjeni shemi.

psevdonim · Objavljeno: Čet Jul 21, 2011 1:44 pm Naslov sporočila:

nekje je nek srbski ali bosanski forum, namenjen prav popravilom RTV aparatov (in verjetno vseh ostalih električnih naprav. Je en tak forum tudi pri nas, a moraš biti član neke obrtne zbornice, da lahko pišeš/bereš). Bil je že večkrat naveden tukaj; zadnjikrat se mi zdi, ko je nekdo iskal načrt, kako v nekem televizorju nek tiristor nadomestiš z dvema transistorjema. Več info nimam; bom tokrat dal med "priljubljene", ko bo kdo objavil naslov.
P.S.: mogoče je to bil http://fanzo.org/forum/index.php .

Azrael · Objavljeno: Čet Jul 21, 2011 2:55 pm Naslov sporočila:

@psevdonim

Zdi se mi, da misliš na naslednjo temo:

http://www.fanzo.org/forum/viewtopic.php?f=4&t=4099&st=0&sk=t&sd=a

@boian

Imata ta dva sprejemnika poleg imena še katero drugo oznako (npr UKT)?

Namreč obstaja več izvedb teh dveh sprejemnikov (imam naslednje sheme):
- Melodija
- Melodija Luxus
- Simfonija
- Simfonija AF UKT
- Simfonija UKT

Na tem forumu so že sheme za naštete izvedbe sprejemnika Simfonija:

http://www.elektronik.si/phpBB2/viewtopic.php?t=24752

Melodija:

http://www.elektronik.si/phpBB2/viewtopic.php?t=22143&highlight=simfonija

(oboje proti koncu obeh tem)

Če rabiš shemo za Melodija Luxus, bom pripel.

psevdonim · Objavljeno: Čet Jul 21, 2011 3:40 pm Naslov sporočila:

aha, zgleda da ima tudi "fanzo" zaprti in plačljivi del foruma, ne samo http://www.elektroniki.si/novi/forum/index.php , kot sem najprej mislil.

Azrael · Objavljeno: Čet Jul 21, 2011 7:13 pm Naslov sporočila:

Res je (mislim, da imajo tako politiko že od samega začetka), lahko bi rekli, da informacije spet dobivajo ceno.

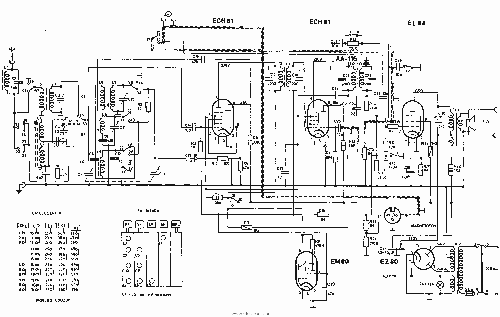

Drugače pa da ne zaidemo preveč v off topic, shema Ei Melodija Luxus (sken strani 280 iz knjige Zoran L. Jerotić: Radio Prijemnici sa 500 shema, Zavod za uđžbenike i nastavna sredstva, Beograd 1986):

boian · Objavljeno: Čet Jul 21, 2011 7:16 pm Naslov sporočila:

hm, imam melodijo brez UKT, simfonijo e70 in simfonijo z UKT. obe simfoniji imata enaka izhodna trafota, s tem da mi e70 lepo deluje, druga ne. zdaj bi pa iz melodije prestavil izhodni trafo, ki je na moč podoben, tako da mi ostane en lep parček za lampaša z el84. vsi trije imajo pomoje isti koncept končne stopnje, SE z el84, OT imata enako število odcepov, ne vem pa, če so dejansko kompatibilni. vsekakor pa bi rad ohranil e70-[slovenščina je zame švedska vas] delujočo.
sheme na netu so ali zaklenjene, ali pa neberljive, vsaj tisto, kar sem našel dosedaj, iz foruma pa tudi še ne morem shranit sheme, ker sem še "prezelen" ;)...bom počakal še dva dni...;)

lp

bojan

Azrael · Objavljeno: Čet Jul 21, 2011 7:28 pm Naslov sporočila:

Izhodni transformatorji so bolj kot ne isti, saj so tudi izhodne stopnje po istem kopitu.

Če je zvok slab in je problem NF del, bi prej posumil v katodni elektrolitski kondenzator od EL84 in sam zvočnik, nato v okoliške elemente (katodni upor, upor g2 rešetke, pripadajoči kondenzatorji), kot v sam izhodni transformator, saj odpove redko.

boian · Objavljeno: Pet Jul 22, 2011 7:30 pm Naslov sporočila:

no, operacija uspela, OT iz melodije uspešno implantiran v simfonijo in dela...hvala za pomoč

lp

bojan
