Trigger na 1ms impulze 12V - rabim načrt


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
labsy
Neznanec
Neznanec



Pridružen-a: Čet 26 Jan 2017 22:45
Prispevkov: 4
Aktiv.: 0.04

PrispevekObjavljeno: Čet Jan 26, 2017 10:56 pm    Naslov sporočila:  Trigger na 1ms impulze 12V - rabim načrt Odgovori s citatom

Pozdravljeni,

tole je moj prvi post, jasno, ker nekaj rabim. Prosim, če pišem v napačno temo, me usmerite.

Rabil bi pomoč oz. nekoga, ki bi mi zrisal načrt za vezje. Načeloma je princip čisto enostaven:
Imam skrito stikalo, do katerega ne morem dostopat, vse skupaj je pa zapakirano v diodno matriko s 4 vhodi in 4 izhodi.
Na VHODE prihajajo konstantni 1ms impulzi 10-12VDC+ vsakih 10ms.
Ko je stikalo, ki ga želim zaznati, sklenjeno, pride ta isti impulz tudi na IZHOD št. 3.

Prestrežem lahko VHOD in IZHOD in sedaj rabim neko vezje, ki bo zaznalo sklenjeno stikalo. Ko bo stikalo sklenjeno, bo IZHOD imel iste impulze po 1ms vsakih 10ms, kot VHOD. Takrat mora to moje vezje sklenit recimo en RELE in ga držati sklenjenega, vse dokler bodo SINHRONIZIRANI IMPULZI na vhodu in izhodu.

FINTA? Na IZHODU se lahko pojavijo tudi drugi 1ms impulzi, vendar ne bodo sinhronizirani s tem točno določenim VHODOM. Vezje pa mora zaznati točno te iste impulze iz VHODA.

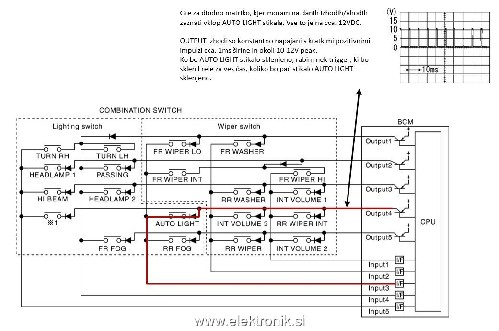

Tako nekako zgleda:


Bi bil kdo pripravljen za manjše denarno nadomestilo narediti načrt za tako vezje?
Izdelal ga bom že sam, le načrt potrebujem, ker sem predolgo iz stroke za tole.



 Opis:
 Velikost datoteke:  118.75 KB
 Pogledana:  25 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ElGrigon
Član
Član



Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.83
Kraj: okolica Lenarta

PrispevekObjavljeno: Pet Jan 27, 2017 12:21 am    Naslov sporočila:   Odgovori s citatom

Uporabi CMOS čip.
_________________
lp, ElGrigon
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
pirpy
Član
Član



Pridružen-a: Ned 30 Maj 2004 21:57
Prispevkov: 774
Aktiv.: 3.26
Kraj: Topolšica

PrispevekObjavljeno: Pet Jan 27, 2017 8:57 am    Naslov sporočila:   Odgovori s citatom

Lp,
takole naredi
https://en.wikipedia.org/wiki/AND_gate#/media/File:TransistorANDgate.png

Zadaj pa en kondenzator, da premosti čas med impulzi.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
labsy
Neznanec
Neznanec



Pridružen-a: Čet 26 Jan 2017 22:45
Prispevkov: 4
Aktiv.: 0.04

PrispevekObjavljeno: Pet Jan 27, 2017 12:24 pm    Naslov sporočila:   Odgovori s citatom

pirpy je napisal/a:
Lp,
takole naredi
https://en.wikipedia.org/wiki/AND_gate#/media/File:TransistorANDgate.png

Zadaj pa en kondenzator, da premosti čas med impulzi.

Hmmm...tole zgleda čisto enostavno. Se bom poigral z vrednostmi, pa da vidim, kaj pade ven. Thanx!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.62
Kraj: Ljubljana

PrispevekObjavljeno: Pet Jan 27, 2017 4:16 pm    Naslov sporočila:   Odgovori s citatom

Na izhod tranzistorskih AND vrat dodaj RC člen (za 10ms) za njim pa še en NPN (s primernim baznim uporom), ki bo krmilil rele na kolektorju in ne pozabi zaščitne diode paralelno navitju releja...
Nazaj na vrh
