ElGrigon · Objavljeno: Čet Jul 21, 2011 7:20 pm Naslov sporočila: Skurjen IC

Pozdravljeni,

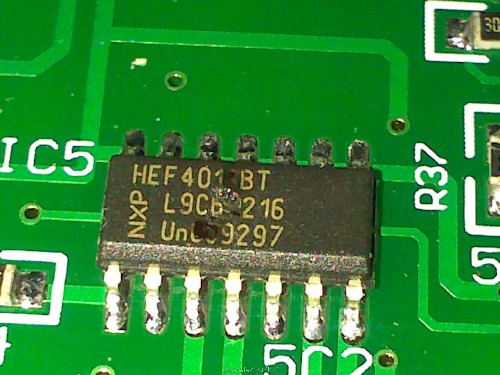

Pri vstavljanju baterije v instrument sem bil nepazljiv in obrnil polariteto. Rezultat je viden na sliki. Ne morem pa razbrati ali je res HEF4013BT - dual flip-flop.

Gre pa se za luxmeter CEM DT-1309.

VolkD · Objavljeno: Čet Jul 21, 2011 8:21 pm Naslov sporočila:

Lahko bi bil tudi hef4018. Bo treba malo iz vezja videti kateri bi glede na funkcije, ki jih opravlja lahko bil.

matic_scetinec · Objavljeno: Čet Jul 21, 2011 8:52 pm Naslov sporočila:

Zdravo!

A nima HEF 1418 16 pinov?
Po mojem bi bil HEF 4013 bolj pravi.

LP, Matic

ElGrigon · Objavljeno: Čet Jul 21, 2011 9:08 pm Naslov sporočila:

Po vsej verjetnosti je bil 4013.

Sedaj sem ga zamenjal z CD4013 in stvar ne funkcionira.

Mislim, da je problem še nekje drugje razen tega čipa. Ko sem vzel instrument iz torbe ni delal, ob zamenjavi baterija se mi je zgodila nezgoda, zdaj po zamenjavi skurjenega čipa pa podobna situacija.

Premeril sem tranzistorje in ni videti okvar. Kaj drugega pa niti ne morem preveriti.

Mogoče kak slab spoj LCD-ja na PCB? Kako sploh popraviti tak spoj?

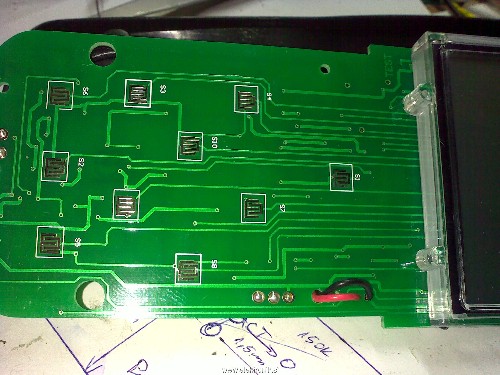

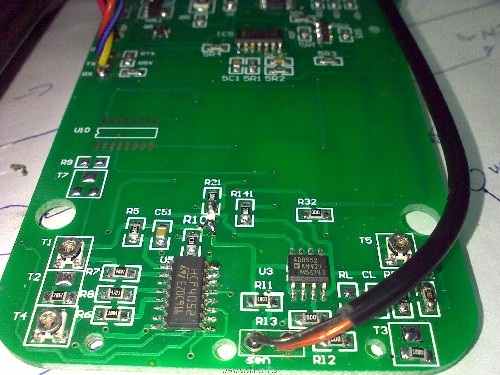

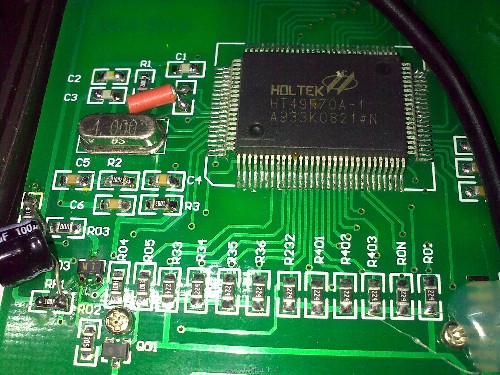

Prilagam še nekaj slik.

ElGrigon · Objavljeno: Čet Jul 21, 2011 9:15 pm Naslov sporočila:

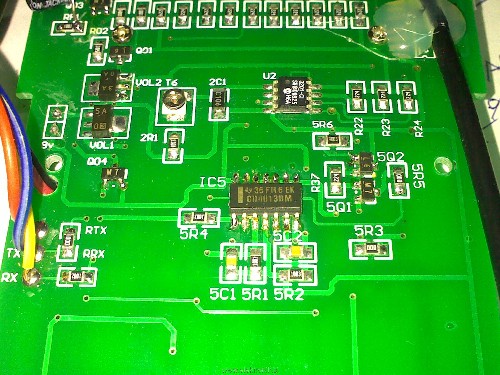

Še slika tega čipa s periferijo.

matic_scetinec · Objavljeno: Pet Jul 22, 2011 11:22 pm Naslov sporočila:

Zdravo!

Če je stvar delovala preden si šel menjat baterijo, verjetno ni vzrok slab spoj. Če imaš pri roki osciloskop pomeri, če oscilirata kristala pri procesorju. Preveri tudi, če se kateri element greje, ko vezje priključiš na napajanje.
Čudno, da ni nobene zaščite pred napačno polariteto baterije. Rolling Eyes

LP, Matic

ElGrigon · Objavljeno: Sob Jul 23, 2011 4:44 pm Naslov sporočila:

Intrument ni delal, ko sem ga vzel iz torbe. Zato sem tudi šel menjevati baterijo naprej.

Trenutno nimam časa se obadati z njim, tako, da bo moral malo počakati.

Instrument je bil v uporabi manj kot 2 leti, tako, da oscilatorja ne bi smela biti problematična. Zagotovo mora biti kak slab spoj ali še okvarjen element.

Škoda pa bi ga bilo zavreči, ker je stal 150$.

krof555 · Objavljeno: Pet Sep 09, 2011 6:37 pm Naslov sporočila:

kaj pa če je tudi elektrolit 'crkno' zaradi zamenjane polaritete Mr. Green

preveri tudi da nisi naredil kratkega stika pri novo prispajkanem čipu(na sliki zgleda kot da so pini 1,2 in 3 v kratkem stiku

Pyr0Beast · Objavljeno: Pet Sep 09, 2011 7:20 pm Naslov sporočila:

Kakega linearca je verjetno odprlo.

krof555 · Objavljeno: Pet Sep 09, 2011 7:28 pm Naslov sporočila:

tam ko piše volt 2 tudi zgleda kod da je kratki stik
