Lep pozdrav!
Zaključujem usmernik in ga montiram v ohišje, ter dodajam še zadnje detajle, pa sem pomotoma narobe priklopil greatz. Malo je počilo in se pokadilo, pri dovodu se je odtrgala sled bakra, ki sem jo zakrpal z žico. Na izhodu usmernika imam sedaj stalno 33V, ne glede na to, kako sučem potenciometer. Sprva sem sumil operacijski ojačevalec, ampak sem zamenjal vse tri in še vedno isto. Sprašujem vas zdaj, kaj vse še lahko sumim, pri takšni napaki. Priklopil pa sem - greatza na kontakt za izmenično napetost.

[Alex17]

Verjetno najbolje, da kar pri diodah začneš. Mogoče tudi kakšen elektrolit.

[cerovac_i]

Kot da bi prebilo kakšen končni tranzistor (kratek stik).
Kako je pa bilo kaj z varovalkami?

[ljudsko]

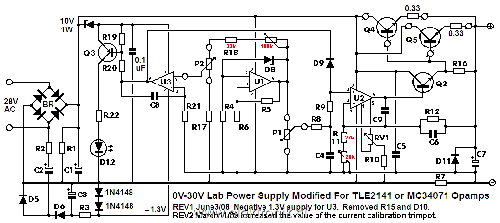

Varovalko imam samo eno in sicer na vhodu 220V, pred transformatorjem. Torej nima veze. Bom še za vsak slučaj napisal na electronics-lab, kjer točno poznajo dogajanje v tem usmerniku, če mi bodo znali pomagat, preden razspajkam celotno vezje in mi še kak pad odpade, kot ponavadi, ko to počnem.

[Andrej64]

Preveri izhod iz U2, če se spremnija. Preveri še izhodne tranzistorje in Q2.

[int47]

Je bilo vezje pred tem dogodkom preiskušeno in v delujočem stanju ?

Če prav razumem, si zamenjal ~ in - priključka med sabo ?

[ljudsko]

Da, vezje je bilo testirano in je že super delovalo. Da, prav si razumel, zamenjal sem ~ in -

[int47]

Je usmerniški mostič preživel (vse 4 diode)?
Je kateri od uporov spremenil barvo?
So D5, D6, 2x 1n4148 in 10V zener dioda ok?

Če lahko vezje priklopiš, in se nikjer nić ne kadi, ali pregreva, pomeri napetosti na C1 in C3, ter napajalno napetost vezja U3 (pin 7 in 4). Za vsak slučaj preveri še napajalni napetosti vezij U2 in U3. Meri direktno, ali čim bližje napajalnih pinov.

Če imaš na izhodu 33V, kakšna je napetost na bazi Q2 (pin6 U2) in na + in - sponkah U2 (pin 2 in 3)?

Edit:
Vezja ti ni potrebno razlotat.
Elemente (diode) lahko meriš v vezju.
Pred meritvijo se prepričaj, da so vsi elektrolitski kondenzatorji prazni.
Elemente odlotaj in preveri zunaj vezja šele, ko najdeš kratek stik, ali prekinitev, ki ju glede na načrt in elemente ne bi smelo biti.

[ljudsko]

Zamenjal sem izhodna tranzistorja in spet deluje.
