 Objavljeno: Pon Sep 19, 2011 8:49 pm Naslov sporočila: Napajalnik 1.2V-30V, 1A in trafo |
 |
|
Pozdravljeni, mene pa zanima, ali bi bil za tale napajalnik (http://www.elektronik.si/phpBB2/viewtopic.php?t=14970) dovolj trafo 230v-12v 50VA 4.1A?
Napetosti nebi mogel nastavljati ravno do 31V (do koliko bi pa šlo?), ampak drugeče bi pa zadeva funkcionirala?
Bi bilo treba spremeniti še kaj drugega?
lp
|
|
| Nazaj na vrh |
|
 |
PonosniSlovenec
Član
Pridružen-a: Ned 16 Maj 2010 11:46
Prispevkov: 137
Aktiv.: 0.75
Kraj: Ljubjana
|
| Objavljeno: Pon Sep 19, 2011 8:57 pm Naslov sporočila: |
|
|
| Dovolj bo, napetost pa boš lahko nastavljal samo do nekje cca 10V (od 1,2)
|
|
| Nazaj na vrh |
|
|
watts
Član
Pridružen-a: Sob 06 Nov 2010 17:59
Prispevkov: 422
Aktiv.: 2.37
Kraj: Knežak
|
| Objavljeno: Pon Sep 19, 2011 8:58 pm Naslov sporočila: Re: Napajalnik 1.2V-30V, 1A in trafo |
|
|
| pikoli je napisal/a: |
Pozdravljeni, mene pa zanima, ali bi bil za tale napajalnik (http://www.elektronik.si/phpBB2/viewtopic.php?t=14970) dovolj trafo 230v-12v 50VA 4.1A?
Napetosti nebi mogel nastavljati ravno do 31V (do koliko bi pa šlo?), ampak drugeče bi pa zadeva funkcionirala? |
Premisli. Na izhodu iz trafota imaš 12v. po usmerniku ti ga mogoče le malo nabije kondenzator. Če boš imel srečo, morda 11v (ostali forumaši?)
Za 30V napajalnik rabiš 32V trafo, ampak moreš potem za nizke napetosti kar ZELO velik odvajalnik toplote (plus ventilator) - v C*nradovih napajalnikih imajo "rampe" od 0-13V na enemu navitju, potem preklopi rele na drugo navitje 13-28V. da ni velikih izgub pri nizkih temperaturah. (številke so dane le za primer)
| pikoli je napisal/a: |
Bi bilo treba spremeniti še kaj drugega?
|
Kvečjemu tvoj kraj bivanja.
##edit: me je prehitel ponosni
|
|
| Nazaj na vrh |
|
|
xsyt
Član
Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1346
Aktiv.: 6.48
Kraj: Slov.Bistrica
|
| Objavljeno: Pon Sep 19, 2011 9:16 pm Naslov sporočila: |
|
|
watts in ponosnislovenec, ne vem od kod vama ta ideja... trafo je deklariran na efektivno, tako da pri 12V dobi zglajene na kondenzatorjih malo pod 17V.
|
|
| Nazaj na vrh |
|
|
watts
Član
Pridružen-a: Sob 06 Nov 2010 17:59
Prispevkov: 422
Aktiv.: 2.37
Kraj: Knežak
|
| Objavljeno: Pon Sep 19, 2011 9:19 pm Naslov sporočila: Re: Napajalnik 1.2V-30V, 1A in trafo |
|
|
| xsyt je napisal/a: |
| watts in ponosnislovenec, ne vem od kod vama ta ideja... trafo je deklariran na efektivno, tako da pri 12V dobi zglajene na kondenzatorjih malo pod 17V. |
Sam nisem še izvedel takega, tako da se (spet) nanašam nazaj v moj oklepaj. Sem namreč le sklepal iz glave (vem, ga ni čez prakso...)
| watts je napisal/a: |
| Premisli. Na izhodu iz trafota imaš 12v. po usmerniku ti ga mogoče le malo nabije kondenzator. Če boš imel srečo, morda 11v (ostali forumaši?) |
Pa brez zamere.
bom moral jaz začet sebe spravljat v prakso in "study as you do" stanje
|
|
| Nazaj na vrh |
|
|
milan62
Član
Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.09
Kraj: Kranj
|
| Objavljeno: Pon Sep 19, 2011 9:27 pm Naslov sporočila: |
|
|
| xsyt je napisal/a: |
| watts in ponosnislovenec, ne vem od kod vama ta ideja... trafo je deklariran na efektivno, tako da pri 12V dobi zglajene na kondenzatorjih malo pod 17V. |
Nisi upošteval padca na usmerniškem mostičku. Dobil bo ca 14V enosmerne zglajene napetosti
LP
_________________
Wasting time online since 1999 |
|
| Nazaj na vrh |
|
|
PonosniSlovenec
Član
Pridružen-a: Ned 16 Maj 2010 11:46
Prispevkov: 137
Aktiv.: 0.75
Kraj: Ljubjana
|
| Objavljeno: Pon Sep 19, 2011 10:55 pm Naslov sporočila: |
|
|
Dobro mogoče sem prehitro napisal......iz trafota ven 17V maksimalne padec na mostiču je cca 2x0,7V pa še 317 potrebuje nekje 1-2V za svoje delovanje
De pravi v najboljšem primeru okoli 15V, pa tudi sicer najbolje da probaš, vezje ni težko, ga imaš lahko hitro sestavljenega
|
|
| Nazaj na vrh |
|
|
fluffy111
Član
Pridružen-a: Sob 13 Dec 2008 21:44
Prispevkov: 351
Aktiv.: 1.75
Kraj: Ptuj
|
| Objavljeno: Tor Sep 20, 2011 9:41 am Naslov sporočila: |
|
|
Vzami 24V/50VA trafo. Preverjeno deluje, težava se pojavi pri napetostih večjih od 25V, saj takrat na izhodu regulatorja lahko dobiš maksimalen tok okoli 0,4A.
Lp
|
|
| Nazaj na vrh |
|
|
cerovac_i
Član
Pridružen-a: Sre 21 Apr 2010 10:34
Prispevkov: 559
Aktiv.: 3.03
Kraj: Koper
|
| Objavljeno: Tor Sep 20, 2011 10:09 am Naslov sporočila: |
|
|
Glede na to da je trafo predviden za 4,1A, bi lahko podvojil usmerjeno napetost z diodami in kondenzatorji.
_________________
Iščem zadovoljne avdiofile. |
|
| Nazaj na vrh |
|
|
pikoli
Član
Pridružen-a: Čet 07 Apr 2011 20:09
Prispevkov: 47
Aktiv.: 0.27
Kraj: Ljubljana
|
| Objavljeno: Tor Sep 20, 2011 11:47 am Naslov sporočila: |
|
|
Hvala vsem.
@fluffy111: glede na to, da imam tega že doma, bom kar tega ponucal, če pa bi kupoval novega, bi pa seveda izbral takega z višjo napetostjo sekundarja.
@cerovac_i: če prav razumem, se v tem primeru namesto graetzovega mostiča, da kakšno tako vezje?
http://en.wikipedia.org/wiki/Voltage_doubler
|
|
| Nazaj na vrh |
|
|
cerovac_i
Član
Pridružen-a: Sre 21 Apr 2010 10:34
Prispevkov: 559
Aktiv.: 3.03
Kraj: Koper
|
| Objavljeno: Tor Sep 20, 2011 11:56 am Naslov sporočila: |
|
|
Vezje na sliki 4 bo v redu. Kondenzatorja je treba povečeti ker sta tukaj serijsko vezana, vsaj 2 x 1000  F.
_________________
Iščem zadovoljne avdiofile. |
|
| Nazaj na vrh |
|
|
bojans
Član
Pridružen-a: Sob 17 Nov 2007 0:52
Prispevkov: 1196
Aktiv.: 5.59
Kraj: Ljubljana
|
| Objavljeno: Tor Sep 20, 2011 4:01 pm Naslov sporočila: |
|
|
| cerovac_i je napisal/a: |
| Vezje na sliki 4 bo v redu. Kondenzatorja je treba povečeti ker sta tukaj serijsko vezana, vsaj 2 x 1000 F. |
Vrednost kondenzatorja za količkaj "resne" tokove množi vsaj z 10, pa še LOW ESR naj bodo.
_________________
Razlike med mrličem in butlom ni. Nobeden od niju se ne zaveda. Trpi pa okolica. |
|
| Nazaj na vrh |
|
|
cerovac_i
Član
Pridružen-a: Sre 21 Apr 2010 10:34
Prispevkov: 559
Aktiv.: 3.03
Kraj: Koper
|
| Objavljeno: Tor Sep 20, 2011 5:50 pm Naslov sporočila: |
|
|
| bojans je napisal/a: |
| Vrednost kondenzatorja za količkaj "resne" tokove množi vsaj z 10, pa še LOW ESR naj bodo. |
Se strinjam. Pripomba drži, vendar le pri resnih projektih.
| Kroko je napisal/a: |
naslov: Napajalnik 1.2V-30V, 1A
Kategorija projekta: Napajalniki
težavnost: 1
tehnologija: 2
potrebno predznanje: 1
predviden čas za izdelavo: 1h
predvidena orodja in oprema: Orodje za spajkanje, orodje za izdelavo tiskanih vezij.
kosovnica:
...
...
hladilnik po potrebi (1 kos) |
V osnovni shemi so za usmerjanje predvidene 4 diode 1N4007, ki so narejene le za 1A, kondenzator pa je samo 220 F. Na izhodu pa naj bi "izvlekel" cel 1A!
Ta projekt je očitno namenjen začetnikom v elektroniki, samo za enostavne eksperimente, zato da si pridobijo osnovno znanje in izkušnje. Če se lotiš takega projekta, potem enostavno ne smeš resno razmišljati.
Če bo popoln začetnik sam uspel implementirati vezje za podvojitev napetosti na vhodu, je to za njega že velik uspeh. Lahko še poskusi napajati integrirani stabilizator napetosti iz "+" točke ali iz srednje točke vezja, tako se bo prepričal da se bo v obeh primerih vezje drugače obnašalo in kakšna bo razlika, kateri elementi bodo kritični v enem in kateri v drugem primeru...
Kdor bi rad dosegel resne ali praktično uporabnejše rezultate, se bo moral lotiti resnejšega in bolj zamotanega projekta. Za tak projekt pa bo treba seči globje v žep in so že potrebne večje izkušnje (bo treba pojesti še dosti polente  ).
_________________
Iščem zadovoljne avdiofile. |
|
| Nazaj na vrh |
|
|
pikoli
Član
Pridružen-a: Čet 07 Apr 2011 20:09
Prispevkov: 47
Aktiv.: 0.27
Kraj: Ljubljana
|
| Objavljeno: Tor Sep 20, 2011 8:23 pm Naslov sporočila: |
|
|
Sem ravnokar dokončal zadevo in deluje.
Najprej sem imel en hladen lot in se je napetost spreminjala samo od 7-8,5V, ko pa sem ga odpravil, pa lahko nastavljam od 1,3 pa do 27V-28V. Koliko toka pa spravi iz seba pa pojma nimam. Sem pa kupil 1000uF kondenzatorje, saj so bili 10mF po 8€ na komad...
Je pa zelo težko nastavljati napetost, saj jo že najmanjši premik potenciomera spremeni za par V.
Zaenkrat zadovoljen

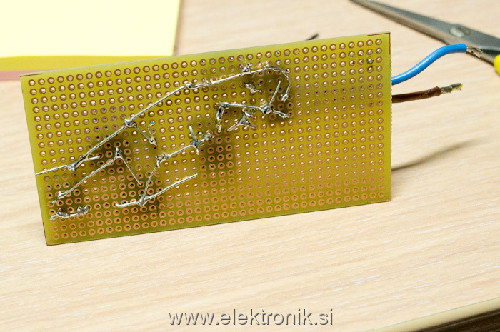

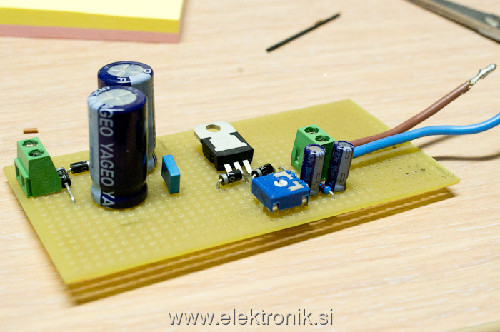

Še 2 fotke:
| Opis: |
|
| Velikost datoteke: |
148.93 KB |
| Pogledana: |
7 krat |
|
| Opis: |
|
| Velikost datoteke: |
202.62 KB |
| Pogledana: |
5 krat |
|
|
|
| Nazaj na vrh |
|
|
pikoli
Član
Pridružen-a: Čet 07 Apr 2011 20:09
Prispevkov: 47
Aktiv.: 0.27
Kraj: Ljubljana
|
| Objavljeno: Tor Sep 20, 2011 9:43 pm Naslov sporočila: |
|
|
Na napajalniku sem nastavil 5V, priklopil gor DC motorček in.... ... se zelo spekel. Hitro odklopil, na lm317 namontiral en mali hladilniček, ki sem ga imel doma, ter ponovno priklopil motorček. Sem bil zelo presenečen, ko sem ugotovil da napetost ni čisto nič padla. Tok je pa bil nekaj čez 0,6A.
lp
|
|
