V popravilo sem dobil 230V -> 12V switcher. cca 50W.
Enkrat je bila na forumu literatura za iskanje napak na stikalnih napajalnikih (ebook), vendar pokriva le takšne z driver čipom na primarni strani.

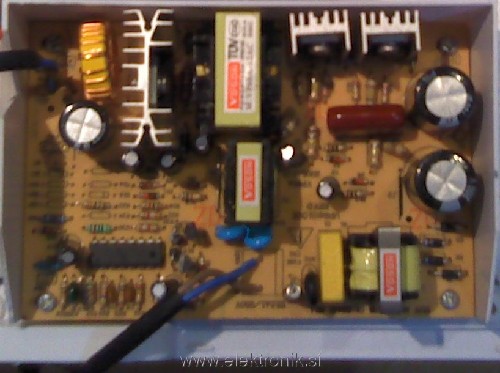

Tale ima čip na sekundarni strani, na primarju je push-pull in tranzistorja krmiljena preko ta malega transformatorja. Zadeva spominja na AT napajalnik, le da je brez tokovne zaščite in samo en sekundar.

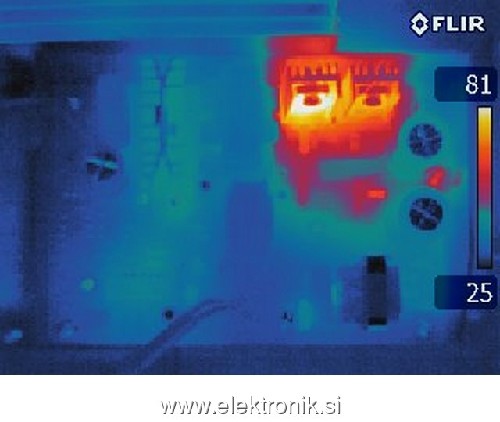

Ob priklopu precej naglas brenči cca 50 Hz, pregrevata se le tranzistorja na primarju (eden bolj kot drugi) in malo dva upora. Na izhodu ni napetosti. Na sekundarni strani nič ne kaže da bi kaj delovalo.

Kje se pri takem napajalniku lotiti iskati napako?
Kar na pamet zamenjam vse elektrolite?

Čip je CHMC S7700 (DIL16) in datasheeta ne najdem nikjer.

[Pyr0Beast]

Možna je prebita dioda ali pa kondi v stiku. Sicer pa poglej kakšen je 'waveform' na tranzistorjih, če ne drugega jih odlotaj ven pa meri zadevo dalje.

[aly]

Od kod pa se čip napaja??

[cerovac_i]

Mene bolj spominja na stari AT računalniški napajalnik kot na ATX.

[Azrael]

[int47]

[milan62]

[aly]

[Pyr0Beast]

Preveri vhodne kondije in gretz. (možno da je odžgalo eno od diod)

Brez dobrega glajenja bo zadeva samo močno kurila.

Pomeri tudi kondi na primarju preko katerega se futra trafo, folijc ali kaj je že.


Napajanju pa samem čipu pripelješ 'na roke' zabiješ ene 12V na izhod, ponavadi je že dovolj.

Čip pa ka7500 ali tl494

[aly]

Evo zadeva zrihtana.

12V sem pritisnil na izhod in je napajalnik protestiral, ker je bil kratek stik.

Ko sva s kolegom premerila elemente je bila dejansko izhodna dvojna schottky dioda prebita v kratek stik. Ostalo izgleda v redu.

Test obremenitve na 8 ohm keramičnem uporu je bil tako uspešen, da se je upor odlotal Napetost pa lepo konstantna.

Tisto brenčanje ob vklopu so bile očitno samooscilacije in poganjanje transformatorja, ki je bil na sekundarju v stiku.

Hvala vsem za nasvete.

[aly]

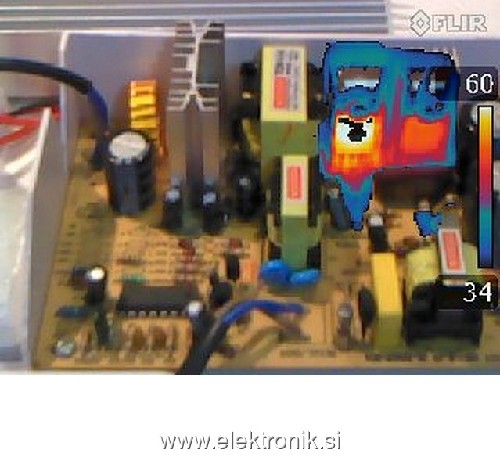

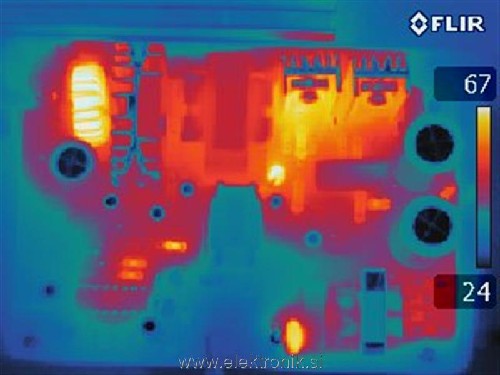

Pozabil sem dodati še sliko, kako napajalnik izgleda ko normalno deluje.. Izhodna tuljava se nekam precej greje

[Azrael]

Če je teh 43°C nad okolico, pri obratovanju na 100%, je napajalnik hudo dobro dimenzioniran.

Če izolacija dušilke vsaj klasa B (130°C, kar je danes kar minimum) je rezerve dovolj tudi pri temperaturi okolice 40°C.

[blay44]

Meni se je sicer pri "step down" pretvorniku, enkrat pregervala tuljava zaradi slabega, na videz pa čisto dobrega izhodnega kondezatorja.

Lp

[robika]

Si sposodim to temo

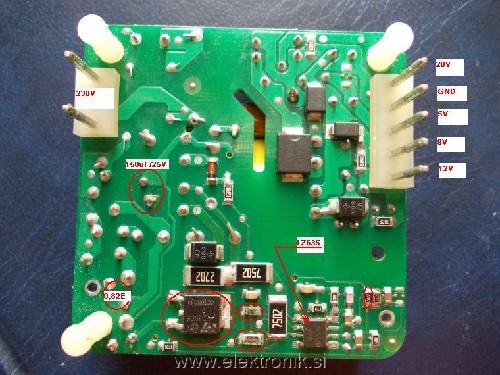

Popravljam switcher napajalnik 230V/+5V,+9V,+12V,20V. V primarnem delu je bil skurjen zaščitni upor 0,82E/1W, elektrolit 150uF/25V, mosfet D3N60 in trije smd upori. Z enega se je še dalo razbrati oznake in je bil enak kot vzporedno vezan 220k. Zdaj me muči le še vrednost smd uporov, ki sta vezana na Gate mosfet-a. En je bil velikosti 1206 in je šel na 6 nogico IC LZ635, drugi je bil velikosti 0805 in je šel na 5 nogico (GND) istega IC-ja. Napajanje na IC-ju 5[GND] in 7[Vcc]. Nikjer ne najdem datasheeta za LZ635 (MAX635 ne ustreza že po napajalnih nogicah).

Kakšne upore naj dam po vaših izkušnjah na Gate mosfet-a? Vsi ostali polprevodniki na vezju so OK.

[Pyr0Beast]

Če je skurilo mosfet je skoraj zagotovo šel v maloro še sam čip
