Imam LCD z osvetlitvijo. Znima me, kakšno napetost lahko pripeljem na LCD, da bo delala osvetlitev in kam to priklopim. Nekaj sem gledal in opazil, da ima ob strani še dva priključka - poleg tistih, ki so v vrstici in se jih priklopi na mikrokontroler. LCD je 1X16 oznake pa ne vem, ker ga nimam poleg.

jur · Objavljeno: Pon Feb 20, 2006 3:35 pm Naslov sporočila:

Prava zadeva je, da pogledaš oznako modela in preveriš na dokumentaciji (datasheet).
Tista dva stranska priključka bi bila lahko osvetlitev. 5 voltov in upor 47 ohmov bi moral rahlo razsvetliti. Pri nekih displayih je 5V in 4.7 ohm v redu. Ni pa nujno, da bo tudi pri tvojem.

Jur

. · Objavljeno: Pon Feb 20, 2006 3:43 pm Naslov sporočila:

Brisana vsebina odstranjenega uporabnika.

ID · Objavljeno: Pon Feb 20, 2006 3:58 pm Naslov sporočila:

Ne vem kakšne so oznake, ker ga nimam poleg. Ko bom pogledal, bom napisal oznake oz. bom pogledal datasheet. Ob tistih dveh stranskih priključkih pa mislim da nič ne piše.

jur · Objavljeno: Pon Feb 20, 2006 5:10 pm Naslov sporočila:

Ja, načeloma ni potrebe, da bi na komponentah kaj pisalo. Display ima okoli 12-14 priključnih pinov, ki niso označeni. Ravno tako tudi za osvetlitev ni razloga za oznake. V večini primerov ni prostora. Označevanje bi tudi dvignilo ceno komponente. 17 centov za posamezno oznako ni veliko. Ker pa displaye delajo na veliko, se 17 centov pri 3.000.000 narejenih displayev na veliko pozna. Pa tudi če kaj piše, je pametno pogledat v priročnik. Osvetlitev je lahko pri strani ali pa na glavnem konektorju.

Jur

Domenius · Objavljeno: Pon Feb 20, 2006 6:24 pm Naslov sporočila:

Po navadi je tako:
če obrneš LCD tako, da je tistih 14-16 pinov obrnjenih proti tebi in vidiš zaslon, sta leva pina K(16 pin) in A(15 pin). Pini se štejejo iz desne proti levi. Možno je tudi, da je K(2 pin) in A(1 pin), se pravi na desni. Če pa imaš pine še na levi strani ob robu, je ponavadi zgornji plus, spodnji pa minus. To seveda ni pravilo.
Drugače lahko to ugotoviš tudi z poizkušanjem. Na pina na levi strani ob robu priključiš maso in +5V preko upora 10 Omega

. Če ne sveti, spremeniš način priključitve. Meni je na LCDjih brez oznak tako vedno uspelo.

SimonS · Objavljeno: Pon Feb 20, 2006 7:32 pm Naslov sporočila:

Poiskusi izmeriti priklucka z ohm metrom. Ce je neskoncna tvoj LCD nima vgrajene osvetlitve. To moras paziti, ker za oba modela (z ali brez osvetlitve) uporabljajo enako ploscico.
No sicer pa se ponavadi vidi pod zaslonckom, ali ima notri se eno "ploscico" z diodami. Ponavadi je bele barve.

ID · Objavljeno: Tor Feb 21, 2006 12:30 pm Naslov sporočila:

oversc0re · Objavljeno: Tor Feb 21, 2006 12:38 pm Naslov sporočila:

Lahko bi preprisal vse 3 oznake. Ali so to oznake na tiskanem vezju? Lahko pa stvar tudi slikaš in tako ti bomo lažje pomagali.

ID · Objavljeno: Sre Feb 22, 2006 2:58 pm Naslov sporočila:

LCD je z oznako PVC160101. Pravkar sem snel datasheet. Sedaj moram previeriti pine.

fran · Objavljeno: Ned Sep 28, 2008 5:17 pm Naslov sporočila:

Pozdrav,

Imam LCD 1X16 z osvetlitvijo. Ko sem pripeljal napetost +5V preko 10Ohm predupora na pin15, pin16 je masa, bi moglo priti do osvetlitve ozadja,
vendar se ne zgodi nič.

Zanima me, v čem bi lahko bil problem. Ostali pini(1..14) delujejo.
Oznaka tega LCD-ja je: AV1610YRB

LP

Silvo · Objavljeno: Ned Sep 28, 2008 5:51 pm Naslov sporočila:

Poskusi obrniti polariteto. LCD-ji (ne vem oznake), ki sem jih kupil nekoč pri SE imajo pin16 + pin 15 pa minus. Imam pa tudi 4 vrstičnega z obrnjeno polariteto osvetlitvije.

fran · Objavljeno: Ned Sep 28, 2008 6:21 pm Naslov sporočila:

Če obrnem polariteto ni spremembe.

LP

Silvo · Objavljeno: Ned Sep 28, 2008 6:38 pm Naslov sporočila:

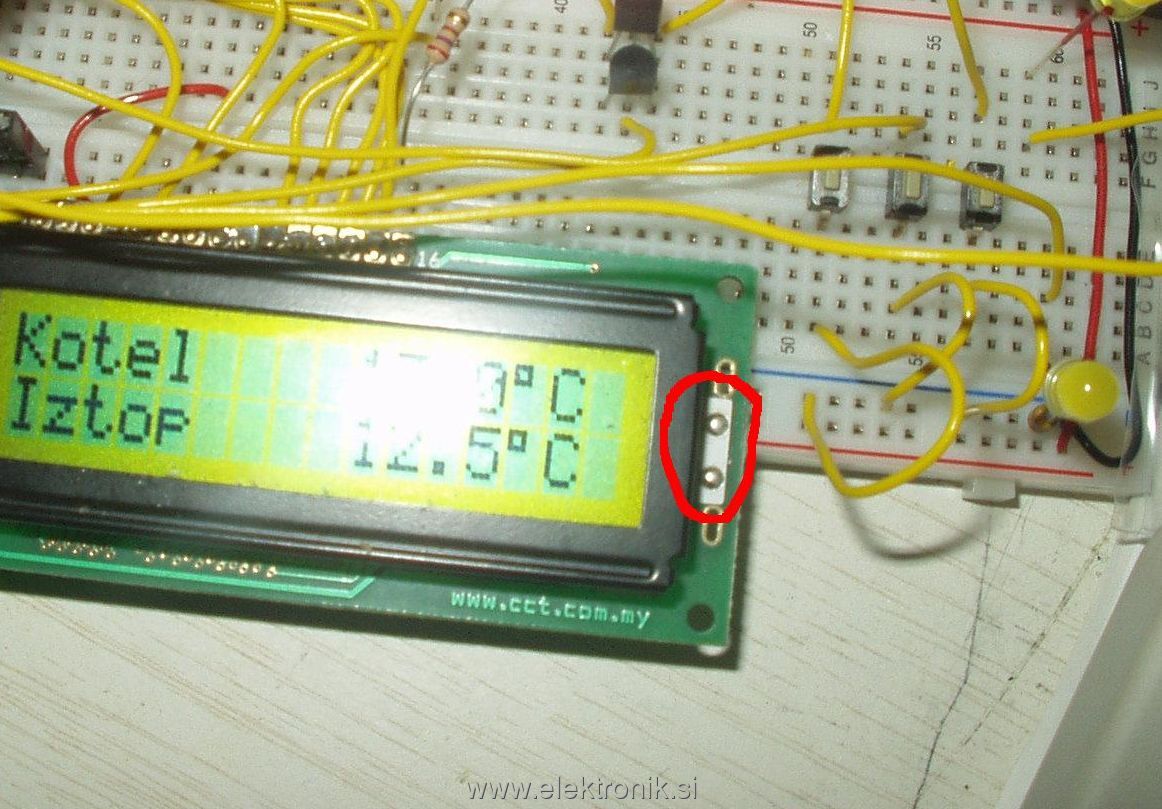

jvolk · Objavljeno: Ned Sep 28, 2008 6:42 pm Naslov sporočila:

Glede na tole je 16. pin masa (se pravi tisti proti notranji strani LCDja) in sosednji je plus.
