[Beer]

Zdravo!

Mi lahko kdo pove v kateri knjižnici najdem footprinte za SMD-je 0805 (upori, kondenzatorji, diode,...).

Vedno, ko se spravim kaj delat, mam probleme s temi footprinti.
Enkrat nimam pravega footprinta za elektrolite, drugič za potenciometer, tretjič za sponke,...
A morem res vse sam narisat?

Nekaj teh footprintov sem si sicer že narisal, me pa jezi, da se moram najprej s footprinti hecat.

Hvala za pomoč.

[ticla]

Najdeš jih v knjižnici miscellaneous devices

[mk0388]

Pozdravljen.

Na tej povezavi imaš 10k+ podnožij. Tako da ni vrag, da nebi našel pravega.

[Beer]

Hvala.

Sej verjetno je res vse noter, sam jaz ne znam najt.

Ta trenutek iščem 0805 za upore.

Kakšen hint kako se dokopati do tega.

Hvala

[ticla]

[Beer]

Ja tole z metričnim sistemom sem pa res čist [slovenščina je zame španska vas].

Call me stupid, ampak jaz ne najdem.
Moj postopek:
- Kliknem gumb search
- izberem "Libraries on path", ki kaže na mapo z vsemi knjižnicami
- obkljukam: "include subfolders"
- Pod Field dam Name (poskusil sem tudi z Description)
- Pod operator izberem "Contains
- Pod Value napišem 0805 (poskusil tudi z 2012)

Najde 2 zadetka:
EXBS8V v knjižnicah:
a) Chip resistor array - Panasonic.PcbLib
b) Panasonic footprints.PcbLib

Knjižnica, ki si jo omenjal, je v tej mapi.

Saj rešitev imam. Pač bom vzel ta najdeni footprint, ga skopiral, prilagodil in mu dal novo oznako 0805. Ampak sem spet na začetku. Ko bom rabil 0603, bo to pomenilo spet iskanje, prilagoditev, nova oznaka,...
To se mi kar naprej ponavlja in bi rad enkrat za vselej rešil zadevo.

PS:
Takole pa je z mapo "Library"
size: 3.978.286.708 bytes
files: 24.462
folders: 2.481

F1 F1 F1 F1

[Dorijan]

v IPC Compliant footprint wizard izbereš CHIP in dimenzije napišeš v mils
npr. 0603 => lenght 60mil, wide 30mil

[ticla]

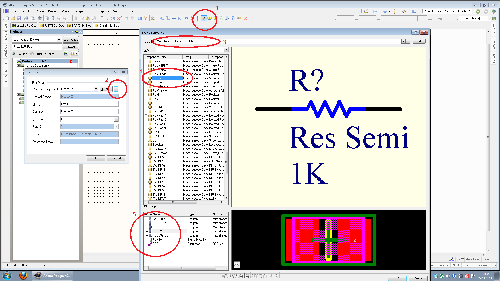

Preiskusi tako kot je označen potek na sliki
