[Mr. L]

Pozdravljeni!

Doma imam star 3-osni CNC rezkalno-gravirni stroj.
Stroj je krmiljen z nekim namenskim programom ki temlji na DOS-u.
Ker je ta program rahlo za časom in ker obstoječi program omogoča le ročno programiranje enostavnejših ''oblik'' (črta, krog) bi rad sistem posodobil, da bi bil uporaben za rezkanje kompleksnejših modelov iz plastike (koterm,...) in lesa.

Ker sem po izobrazbi strojnik (konstrukter) je zame krmilni del milo rečeno ''španska vas''.

Tukaj se s prošnjo obračam na vas; rabim pomoč nekoga, ki bi mi pomagal stroj posodobiti!

Stroj je trenutno v delujočem stanju, ima vse koračne motorje, krmilnike za koračne motorje, star DOS-based PC...
Sam ne vem niti ali so obstoječi krmilniki primerni oz uporabni za to predelavo. Stroj mislim poganjati z Mach3.
Trenutno je povezava med krmilniki in PC-jem izvedena preko LPT porta.

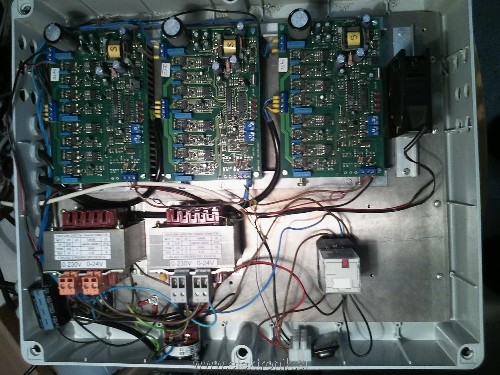

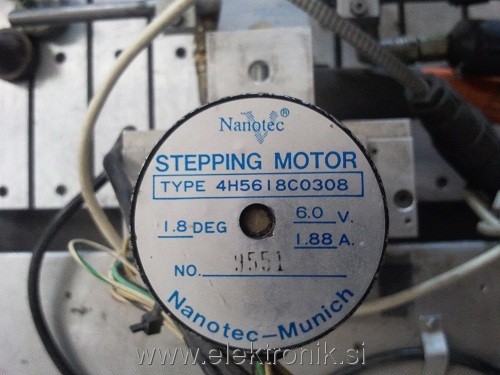

Slike obstoječega krmiljenja in koračnih motorjev:



Torej vsakršna pomoč je zelo zaželjena!
''Pomočniku'' sem pripravljen vloženo delo kompenzirati z €!
Če je kakšen interesent naj me prosim kontaktira na ZS da mu pošljem kontaktne podatke!

Hvala in lep pozdrav!

L.

[Vinkel]

Pocukaj uporabnika BorisZ za rokav, morda se pri njem najde še kak 3-osni kontroler z manjšo napako. Potem rabiš še napajalnik, kjer lahko koristiš kar tega ki ga že imaš, saj je verjetno namenjen dotični mašini in dovolj zmogljiv. E

Star računalnik z LPT kartico imaš pa tudi verjetno še kakšen doma, Mach3 ali EMC2... in to bi bilo tako na hitro skorajda vse kar potrebuješ predelave na tem stroju.

[6r360r]

Vse, kar rabiš je računalnik z LPT portom in nameščen mach3 ali emc2. Nato nastaviš program in cnc bi moral dealati.

[stane]

Na hitro sem pogledal sliko in koliko se vidi mislim, da zaenkrat ne rabiš ničesar drugega kot en računalnik. Naložiš Mach povežeš LPT z tvojimi krmilniki in to je to.

LPT povežeš na 3 pin konektor, ki je na spodnji strani krmilnika.
Ostalo pusti kot je.

P.S.: Popravi kraj v profilu, mogoče ti bo sosed pomagal.

[stane]

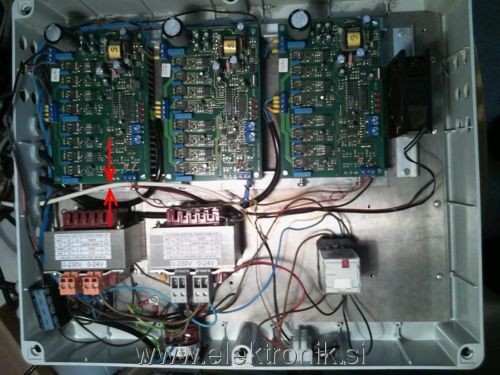

Kaj je na drugem koncu označenega kabla?

[Mr. L]

Hvala za odgovore!

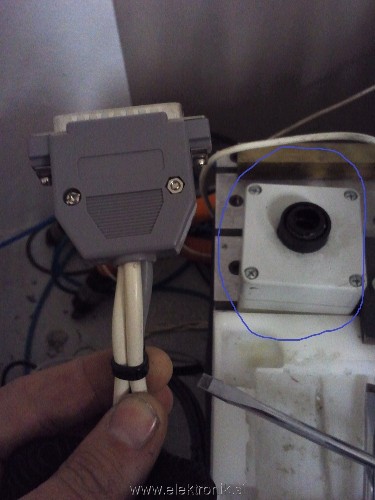

Na drugi strani označenega kabla je LPT konektor!


Na konektorju imamo 2 bela kabla in enega sivega;
siv gre na senzorje skrajne lege (ko pride miza do konca sproži stikalo) katera sta tako na x kot y osi.
Eden od belih gre kot rečeno na LPT konektor, drugi beli pa gre na stikalo ki je na sliki obkroženo z modro.
To stikalo se uporablja za sproženje programa; stroj se je včasih uporabljal za serijsko vlivanje lepila v pravokotni model torej ko je bil gib končan si vstavil novi model, pritisnil tipko in stroj je opravil nov hod.

Torej rabim dobiti boljši PC, vanj vstaviti kartico z LPT portom (nabavim lahko TU), naložiti Mach3, nastaviti program in bo delovalo?

[dingo]

Sam sem imel takšne krmilnike.Priklopna napetost je lahko do 100V
in izhodi do 8A in podpirajo step in dir.
Se pravi: dobiš en novejši računalnik, instaliraš Mach in se malo poigraš z nastavitvami.

[aly]

Če si ogledaš zgoraj - tako bodo tvoja sporočila izgledala čez kakšen mesec ali dva, ko bodo na sranje.si spet pobrkljali datoteke.

Skladno s 6. členom pravil sem jaz namesto tebe pripel slike.

[Mr. L]

Z veseljem sporočam da ste imeli prav!
Po 8-urnem igranju mi je končno uspelo! Mašinca mi je narisala ''Roadrunnerja''!

[aljoš]

Obilo veselja z njo!
