Moja še ena savica in grundig satellit čakata tranzistorčke. Vendar bosta kmalu na poti po zaslugi dobrevolje in prijaznosti izmed nas znanega kolega ter poznavalca elektronike. Sem hvaležen.
Danes sem odkril skoraj pozabljen predmet v škatli z ropotijo,pa nevem če bi poslikal to zadevo..
Kot veste večinoma izmed nas za magično oko pri cevnih aparatih.
To je elektronka bolj znana pod oznako EM ..Številka na cevi pa serija in tip izdelka pod katerem ostale podatke dobite v katalogih kot naprimer Azraelove izjemno hvaležne datoteke pod "Nostalgija".

Nekako pred leti sem dobil od žlahte že dolgoletno pokojnega lokalnega radioamaterja in tudi kot lokalni serviser znan starejšim iz obdobju cevnih aparatov poddedovano nekaj škatel z elektromaterijalom. Iz "takratnih časov"
Dobil sem magično oko , ki pa ni vakumska cev. Zanimivo preden sem spoznal kako to preiskusiti in zvezati ter v prvo čemu je to?
Ima spredaj tako kot EM1 steklo(ohišje ebonit ali podob.) za pritrdit z vijakom v ohišje.(Gleda se z vrha) Značilno okrogla luknja za opazovat na nekaterih starejših radijev"Nikola Tesla itd 40,50leta)
V sredini "ekrančka" se nahaja majhen okrogel pokrovček,da ne moti nastavitve žareča katoda pri vakumskih EM.
Postopek je enak z malo drugačno slikco videza zelenih širokih ali ozkih svetlih križcev, kakor je jakost signala. Zadaj ima manjšo stekleno zelenkasto okence.Vse zaprto z vijaki pred prahom. Ter še dva vijaka za dovod signala.
Deluje tako..Zadaj je ločeno pritrjena "pilotka" katera sveti skozi steklo na zadnji strani. V notranjosti pa sta dve črni ploščici postavljeno ena nasproti druge in pritrjene na os. Kadar sta konca skupaj tvori ozek križ..kadar narazen pa širok.
Stvar deluje na privlačenju medseboj plošč. Verjetno po elektrostatičnem vzorcu.
Saj ima neskončno upornost kontakti. Kar super občutljiva zadevica. Plošči se razmikata v odklonu tako na oko dva,tri milimetra ne več. Vglavnem predpotopna magično oko ali pa namenjeno za specijalne aparate??.Ekranček ni fosforni, ampak zelena parabolca.Vglavnem zakoni elektronov v vakumu so uporabili podobno z igranjem svetlobe.Podobni izvlečki takratnih ugotovitev tehnikov?
Kdaj človek dobi predvsem presenetljive zadevice.
Ko gledam precizno izdelavo. Za znotraj ni za tikat. Se pa da razdret in ogledat.
Vidim da so inženiri,tehniki,redioamaterji kratkomalo v obdobju še ne pedeset let. V začetku prejšnega stoletja hitro iz posameznih izumih ter odkritji stvari hitro povezali v uporabne a pozabljene patente ,predmeti,rešitve za uporabo v praktične ter uporabne namene.
Stvar se pritrdi nekam, da vidiš napravo samo spredaj. Zadaj navadno baterjisko žarnico ali kako pilotko. Povežež eno žico na maso ena na signal npr iz elektronke,tranzistorja. Videz kot EM . Nastaviš najače in uživaš.
Ne vem kje v radijih so ta tip uporabljali? Razen pilotke je skoraj nepokvarljivi indikator.
Najbolje stvar poslikati in prikazati.

[Branez]

[kosmaj]

Ta varijanta indikacije sprejema se je uporabljala mislim, da predvsem v letih 34 in 35, v kar nekaj modelih radiev. Imam ga v enem modelu NORA radio, če pa bi še malo pobrskal mislim da bi ga našel še kje.
Potem pa so prešli na magična očesa AM1, EM1.....
Je pa zanimivo da se ta elektromagnetna indikacija, pojavi tudi v italijanskih radijih narejenih okoli leta 194o do 45 (imam namreč radio safar 5310 ( http://www.radiomuseum.org/r/safar_5310.html )).

[KlavdijC]

Bom jutri poklikal , ker se mi je zataknilo pri drugih opravkih.. Ni posebno vendar tudi ni pogosta zadevica. Veliko kot elektronka pa povsem nekako samosvoje konstrukcije.
No kdo od vas bo takoj vedel katera firma in kje so uporabljali te zadevice.
Je pa letnik tako na oko okoli od 30...50 več ali manj sigurno ne. No prvo slikce gor..
Za radio ali kak merilni inštrument je sigurno. No na slikci omenjenega radija z radiamuseum na linku ..me spominja na ta izum.

[sraka]

[KlavdijC]

Nič posebnega ni . Je pa po svoje zanimiva. Tudi deluje. Neko žarnico moram dati zadaj in priklopit neko majhno napetost nanj. Vglavnem je igra senc pod pravimi koti da prikaže ozek,širok križek na paraboli odvisno od signala. Imam pa samo ta primerek. Nikoli pa videl kako zgleda v radiju. Razen na linku od radia Nora. Prva slikca od kolega Kosmaja. (se mi zdi ker radia ne poveča a neka pilotka sveti tam kjer je magično oko. Kot je karseda videti na sliki.Jutri popldan vržem gor slikco.

[KlavdijC]

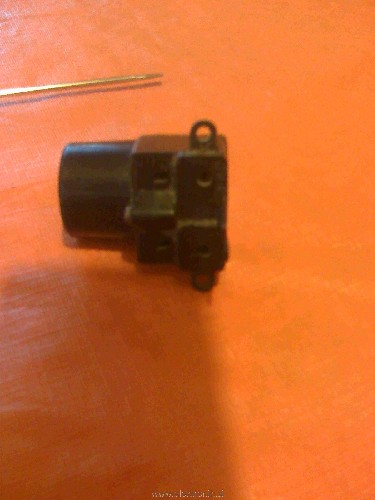

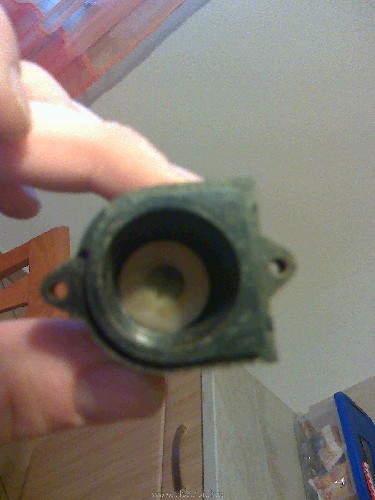

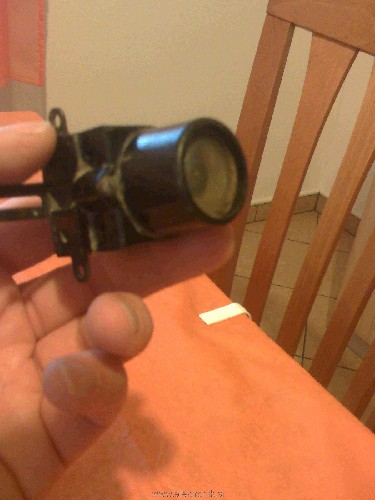

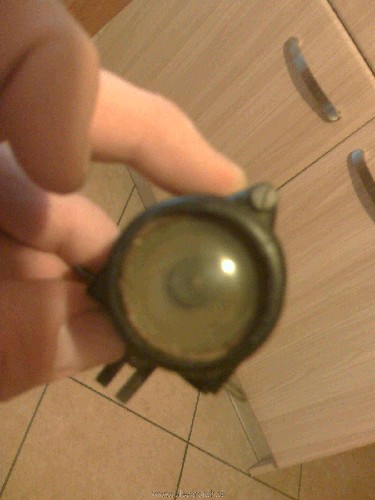

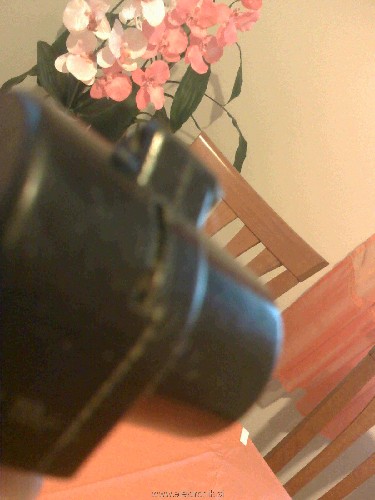

Pozdravljeni..Pravijo da slika pove več kot tisoč besed. Malo je za očistit. Drugače nepoškodovana. Steklo spredaj drži obročkast kovinski prstan.
Za prikaz svetlobe pa sem koristil kar lučko na nočni omarici in zadnje steklo usmeril v njo. Slikano spredaj za prikaz. Ni bilo vezano na noben signal.
Samo da se vidi. Slikano s telefonom.
Moram pa se popraviti v postu zgoraj. Se opravičujem za hudo napisano napako. To je da sem omenil, da ima neskončno upornost. Sem moral prav nazaj po škatlo na podstrešje, ter prevohljati napravo še enkrat.
Namreč ker sem se na to spomnil po nekaj letih sem pozabil tehnične detalje.
Stvar deluje po elektromagnetnem principu. 7mA je označeno za delovni tok.

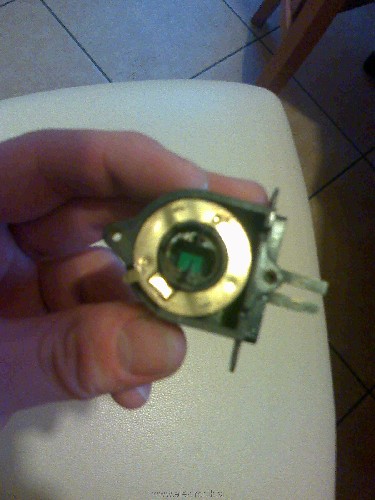

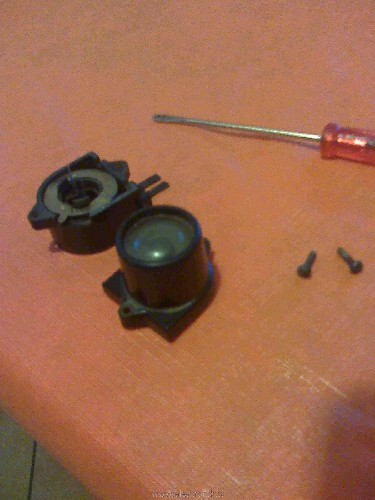

Kolikor se da videti še pogled znotraj. Je pa znamke LESA (Spodaj pod imenom še napis BREVETTATO) Stvar funkcionira brez hib. Saj je le ležalo dolgolet v škatli ter se prašilo. Zadaj pilotke ni. Verjetno se dodatno montira žarnico zadaj. Deluje na vse kar se sveti,hi. Ima ob strani repek s katero nastavimo obročkast magnet v položaj da je črta,križek poravnano. Kot nekak fokus križka-črte.Če očistim prahu je kar brezhibno ohranjeno. Ste se spomnili kakega radia oboroženega z takim indikatorjem. Mora biti redkost.

[KlavdijC]

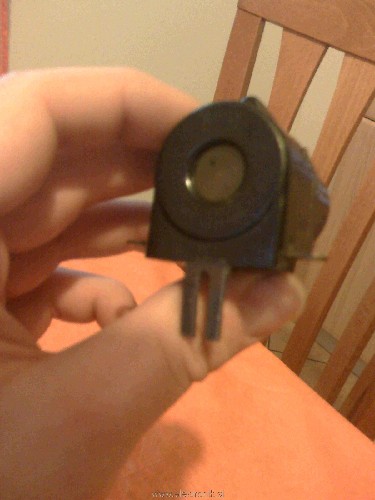

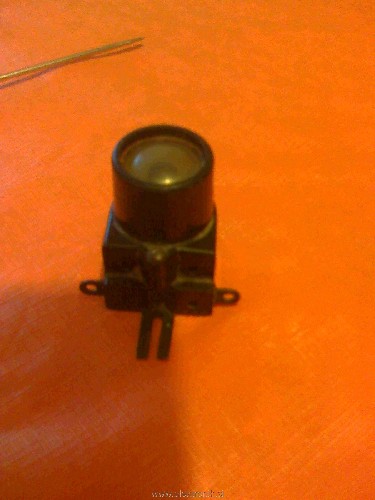

Še nekaj slik..

[KlavdijC]

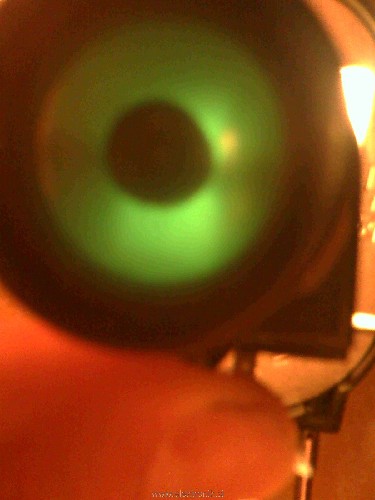

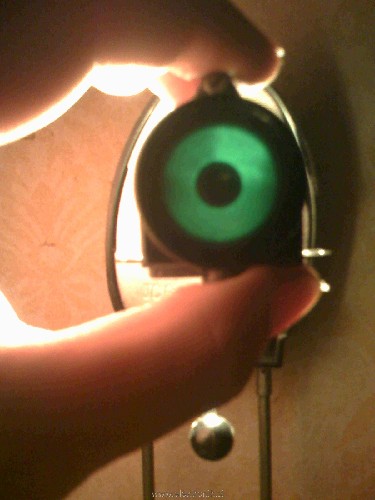

Tako izgleda med delovanjem. Na hitro za prikaz sem uporabil za svetlobo kar nočno svetilko . Ostrina zaslona je v resnici izrazitejša!Pač telefon foto.. Ni pa nikamor priklopljeno na signal . Pa pravi kot projekcije svetlobe ni z žarnico točno centrirano v središče. Sem z roko držal in slikal v zaslonček. Drugače..prava magično oko.

[PZUFIC]

Mislim, da tole in tole spada v to temo.

[KlavdijC]

Seveda spada. Samo večinoma so vakumske elektronke ne mehanski indikatorji. Je pa za tak namen da.

[Branez]

Primož, že zopet si krepko mimo usekal. Na tvojih povezavah so elektronke, to kar Klavdij opisuje pa ne!

[kosmaj]

Ja točno tak primerek mehanskega indikatorja moči signala se nahaja v radiju SAFAR 5310 (povezava vmojem prejšnjem postu), sem potegnil radijo iz police in pogledal.
Na tvojem edino manjka na zadnji strani, kjer so kovinske vilice nosilec grla in grlo z pilotko, katera je služila za osvetlitev. Mislim, da bi tudi na tvojem moral na zadnji strani biti napis LESA.

[KlavdijC]

Tako je ..potem je tudi ta lahko iz omenjenega radia.

[PZUFIC]

Se opravičujem, sem začetni post narobe prebral.
