[urosg]

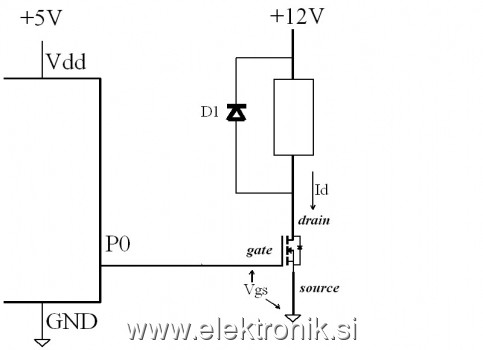

Naredil sem si enostavno vezje za krmiljenje šestih relejev s pomočjo STM32 čipa, uporabil sem vezavo kot je prikazana v prilogi samo da namesto 12V je 5V in namesto 5V je 3.3V.
Če si naredim zanko, ki mi cikla med releji je vse lepo in prav, ker se en rele vklopi in se ostali izklopijo itd.
Težava se mi pojavi če prižgem npr. 4 releje naenkrat skupaj, se mi nekaj deset sekundah začnejo releji greti in preskakovati.

Voltage regulator za 5V linijo naj bi prenesel 800mA, ti štirje releji naj nebi presegli 600mA.

Ali bi moral zaporedno na breme (rele) vezat še upor, da bi omejil tok na posamezen rele? Ali je mogoče zaradi pocenskega voltage regulatorja možnost ta, da le ne prenese 800mA ampak veliko manj?

[VolkD]

Voltmeter v roke, pa zmerit kolikšna je tista napetost, ki naj bi bila 5V. Meritev je seveda potrebno narediti, ko stvar nagaja, torej z štirimi pritegnjenimi releji.

[igor_k]

Si se vprašal kolikšna moč se troši na regulatorju pri 600mA? Si pogledal v datasheet koliko prenese brez hladilnika (sem siguren da ga nimaš)?
Ne bom dolgovezil, pri enem releju regulator še nekeko zdrži, ko so pa vklopljeni štirje se pa pregreva in v njem začne delovati zaščita in zato začnejo releji "noreti".
Napiši kakšen regulator, koliko ima na vhodu napetosti, potem pa ti lahko svetujemo.

[urosg]

Te voltage regulatorje sem pred časom kupil na ebay-u ko sem kupoval še nekaj drugih malenkosti in naj bi bili LD1117STR-50 SOT223 ohišje, po oznakah na ohišju bi težko rekel da so original In res, hladilnika nimam na regulatorju oz. celotnem napajalnem delu, ki je sestavljen iz usmernika (DF04S 1.5A, ki ima na izhod obešen 10uF kondenzator, ter štirih voltage regulatorjev, 2x 5V ter 2x 3.3V, vsaka veja ima na vhodu 100nF kondenzator ter na izhodu 100nF ter 10uF kondenzator).

Torej meritve:
1. priklopljeno 6 relejev (3x35Ohm(1,2,3), 3x47Ohm(4,5,6) coil resistance) - zadeva dela brez prekinitev že cca. 15minut:
- meritev na vhodu voltage regulatorja: 7.26V
- meritev na izhodu voltage regulatorja: 4.98V
- meritev na relejih: 1 = 4.19V; 2 = 4.32V, 3 = 4.21V, 4 = 4.47V, 5 = 4.61V, 6 = 4.43V

2. priklopljeno 5 relejev (4x35Ohm(1,2,3,4=, 1x 47Ohm coil resistance) -
- meritev na vhodu: 7.35V
- meritev na izhodu: 5.00V
- meritev na relejih: 1 = 3.64V, 2 = 4.09V, 3 = 4.12V, 4 = 4.20V, 5 = 4.53V

Zadevo imam priklopljeno preko lab. napajalnika, ki pri 9.56V izhodne napetosti kaže za 1. vejo cca. 0.650A (sem si prej pozabil točno zapisat) ter za 2. vejo 0.532A, tukaj je zraven seveda še nekaj porabe od analogne veje ter veje za napajanje CPU in pripadajočih elementov.
Ko priklopim naenkrat vse mi kaže skupen tok malo čez 1A, trenutno imam priklopljenih 10 relejev in mi kaže 1.003A.

Začuda mi danes obe veji (vsaka zase) delata normalno že cca. 15min, včeraj mi je po kakšni minuti dveh prva veja začela skakati, danes pa kar noče...

Regulator se na otip zeloooo greje, mogoče bi moral dati kakšnega v večjem ohišju, žal nimam možnosti izmerit temperature na posameznih elementih, si bom izgleda moral omislit kakšen nov multimeter.

V času ko tole pišem in testiram sem prvič po priklopu celotnega vezja (po cca. 8 minutah delovanja) slišil lahek klik v enem od relejev ter tok je poskočil na 1.078A, od tega je minilo še 10min in vse je tiho.

[mucek]

Hmm, kot vem, mora biti en večji elektrolit na vhodni strani regulatorja, na izhodni pa zgolj nekaj majhnega, saj drugače izhodna napetost lahko zaniha ob nihanju porabe. Ne bi rekel, da je to problem pri tebi, pa vseeno - za naprej ...

In pri 2,5V padca in 1 amperu je to 2,5W moči, ki se sprošča na regulatorjih - kar sploh ni malo! Tudi če je le 1 W je to brez hlajenja kar veliko ... Vsekakor dovolj, da se regulator dobro greje!
(ni mi pa jasno, kako imaš ti izhodno napetost iz napajalnika 9,5V, na vhodu regulatorja pa 7,30V).

Lp, g

p.s. Priporočam, da uporabiš switcher; npr. http://www.recom-international.com/pdf/Innoline/R-78Bxx-1.0_L.pdf - ta je najenostavnejša varianta ...

[S56RGA]

Ali so releji za 5V napajanje?

[mucek]

Uf ja, bedak ... Saj se releji sploh ne napajajo iz 5V linije

Med izhodne porte in gate daj 1k upore, lahko da ti tam čez potegne preveč toka.


Lp, g

[urosg]

S56RGA: Ja releji so za 5V napajanje (imam 4x JW1FSN-5V ter 8x HRM-S DC5V), razlika med releji je samo upornost tuljave, vezje sem sicer načrtoval za JW1, ki ima večjo upornost (106mA tok tuljave), vendar jih trenutno žal nisem dobil zato sem vzel najbližji približek (glede na ohišje, ...) in to so HRM-S DC5V (144mA tok tuljave) oba releja imata prag okoli 3.5V (pick-up voltage).

mucek: Razlika med vhodno napetostjo (iz napajalnika) in na vhodu posameznih voltage regulatorjev je v DF04S, ki ima forward voltage na element 1.1V, kar pomeni da gre čez dve diode in je voltage drop potem 2.2V, kar potem kar pravilno znese iz 9.5V na 7.3V.

[6dan8]

Katerega tipa pa so antiparalelne diode ("D1" na shemi)? Da ti niso podtaknili zenerc?

[urosg]

Po shemi imam zapisano LL4148, samo bi moral pa doma pogledat na škatlico kjer imam zapisan točen part nr.
Mosfet-i so pa MMBF170LT1.

[nakamichi]

Tudi jaz sem spregledal, da nisno na +5V

L.P.,
Miha

[Pyr0Beast]

Če releji kurijo 600mA se bodo čisto lepo greli

Futraš jih s preveliko napetostjo

Kakor vidim imajo tile pri 1V še vedno zadosti energije da držijo kontakt

[urosg]

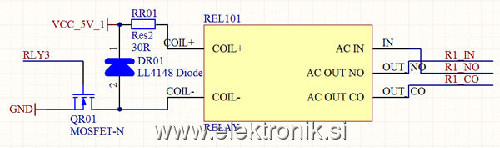

Pyr0Beast: potem če sem pravilno razmišljal bi moral dodat na vsak rele en upor, da jim omejim tok na toliko kot ga rabijo, t.j. nekje do 150mA - kot je na sliki - dodan RR01 ?

[Domenius]

Pa na G vsakega tranzostorja daj proti masi 10k upor. To ne bo popravilo tvoje težave, bo pa bolj pravilno.

[Spajky]

Kaka mala žarnica serijsko bo efektno omejila tok skozi rele...
