Na CNC stroju je odpovedal monitor. Stroj je star 12 let in originala ni več mogoče dobiti za neko normalno ceno, zato bi rad priklopil nek standarden monitor (VGA ali nekaj takega). Žal pa je priključek nestandarden - na grafičnem izhodu in na monitorju sta 25 pinska subD priključka. Prebrskal sem vse in s tem priključkom našel samo omenjen digital video in nič drugega, tudi za tega nič konkretnega. Ali ima kdo izkušnje s tako predelavo? Grafični izhod (kartica) je OK, sem preveril z monitorjem sposojenim iz podobnega stroja.

[Jaka57]

Ali lahko razdreš 25 pinski konektor?

[psevdonim]

[aly]

Razstavi monitor.
Razstavi priključne konektorje in poglej žice.
S tem boš hitro ugotovil, vsaj približno, kakšni signali so tam.
Ima monitor ločeno napajanje ali pride napajanje po istem konektorju?
Je enobarvni CRT?
Če bi z osciloskopom pogledal signale, bi se dalo hitro videti, kaj je na žicah.

[Gavran]

Konektor ima priključene vse pine - povezovalni kabel je opleteni 25žilni flat kabel.
Na monitorju so vgrajeni Lucentovi diferencialni sprejemniki BRF1A16G. Na grafični je NEC D72123 in nato Lucent (predvidevam, ker se oznake slabo vidijo) driverji.
Napajanje je ločeno. Monitor je barvni, najverjetneje 640x480, lahko tudi manj (diagonala je cca 10 inč)

[aly]

Au.

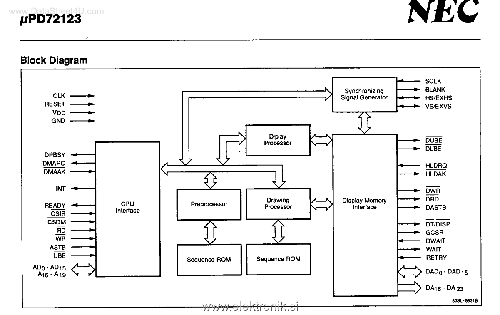

Gled ena blok shemo tega čipa, je čez 25-pinska konektorja speljano 16-bitno adresno in 8-bitno paralelno podatkovno vodilo do video-RAM-a, ki je v monitorju.

Kje bi še dobil tak monitor, pa nimam pojma

[Gavran]

Ja tole sem tudi jaz izbrskal. Hvala za trud.
Nekje sem zasledil da je isti konektor 8fizično) uporabljal digital video pred leti, predvidevam da je bil to standard za snemanje na kasete, nikjer pa nisem našel specifikacije. kakorkoli, predvidevam da gre vso pot za digitalni signal in da so trije Lucentovi driverji za tri barve ampak digitalno, ne analogno. Ali kdo pozna tak način prenosa grafike na monitor? Po nekih specifikacijah naj bi šlo za 6bitni prenos... sem pa blizu temu da popustim in kupim originalni (preplačan) LCD monitor...

[psevdonim]

[damo]

Kaj pa da angažiraš kakega rtv serviserja? Takega, ki zna možgane vklopit, ne samo module menjat.
