TESTER za vsako delavnico
Pojdi na stran Prejšnja  1, 2, 3 ... 25, 26, 27 ... 41, 42, 43  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Merilna tehnika in senzorji
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
astroKranz
Član
Član



Pridružen-a: Pon 12 Nov 2012 14:27
Prispevkov: 25
Aktiv.: 0.24
Kraj: Dravograd

PrispevekObjavljeno: Tor Apr 09, 2013 6:33 pm    Naslov sporočila:  Tranzistorji Odgovori s citatom

gumby je napisal/a:
Za tranzistorje se lahko da praktično karkoli. BC847/857 je samo zato, ker jih imam na zalogi...


OK. Zdajle bo očitno, da nisem specialist za elektroniko. Smile

A lahko dam tudi stikalne tranzistorje?

Vse kar imam se po iskanju KODA -> naziv -> lastnosti ... izkaže, da so stikalni tranzistorji (iz tiskalnikov, DVD samostojnih predvajalnikov,...).

_________________
Howk!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
astroKranz
Član
Član



Pridružen-a: Pon 12 Nov 2012 14:27
Prispevkov: 25
Aktiv.: 0.24
Kraj: Dravograd

PrispevekObjavljeno: Čet Apr 11, 2013 2:06 pm    Naslov sporočila: icon_question Tranzistorji Odgovori s citatom

A to temo še kdo spremlja ... ki ve ali lahko za tester uporabim tudi SMD stikalne tranzistorje namesto BC857 in 2x BC847?
_________________
Howk!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5452
Aktiv.: 29.28
Kraj: Grosuplje

PrispevekObjavljeno: Čet Apr 11, 2013 2:32 pm    Naslov sporočila:   Odgovori s citatom

Saj ti je @gumby odpisal!
_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
s57rz
Član
Član



Pridružen-a: Sre 17 Mar 2010 14:03
Prispevkov: 264
Aktiv.: 1.96
Kraj: Dobrova

PrispevekObjavljeno: Ned Apr 14, 2013 8:52 pm    Naslov sporočila:   Odgovori s citatom

Od trenutno 26. strani sem prebral nazaj vsa vprašanja in odgovore (nekje do 18 -te; ogromno informacije, ki se stalno spreminjajo), a se ne znajdem:
Rad bi naredil tester, imam ATMEGA 328, LM4431 in SMD ploščico tiskanega vezja (Darko - društvo el).
Je kje link za TRENUTNO najbolje delujočo verzijo s kosovnico, programsko opremo in postopkom izdelave na enem mestu?
Hvala,
Rado
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
protoncek
Član
Član



Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 55.34
Kraj: Mengeš

PrispevekObjavljeno: Ned Apr 14, 2013 9:04 pm    Naslov sporočila:   Odgovori s citatom

Slabo si to gledal...
npr. na 19 strani je Jaka objavil link do vseh verzij:
TALE STRAN!
Zadnja verzija je 1.06, se mi zdi.

Nekaj strani prej (17 stran) pa je Gumby objavil shemo in slike PCB-ja.
Sicer je sama shema tudi v HELP pdf-u potem ko snameš komplet pake s prvega linka (download GNU tarball).
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
astroKranz
Član
Član



Pridružen-a: Pon 12 Nov 2012 14:27
Prispevkov: 25
Aktiv.: 0.24
Kraj: Dravograd

PrispevekObjavljeno: Pon Apr 15, 2013 12:55 pm    Naslov sporočila:  Tranzistorji Odgovori s citatom

Jaka57 je napisal/a:
Saj ti je @gumby odpisal!


Meni? Vem da so stikalni tranzistorji vtoliko posebni, da zelo hitro preidejo iz 0 v 1. Še vedno pa ne vem, ali so primerni za ta tester.

_________________
Howk!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5452
Aktiv.: 29.28
Kraj: Grosuplje

PrispevekObjavljeno: Pon Apr 15, 2013 1:22 pm    Naslov sporočila:  Re: Tranzistorji Odgovori s citatom

astroKranz je napisal/a:
Meni? Vem da so stikalni tranzistorji vtoliko posebni, da zelo hitro preidejo iz 0 v 1. Še vedno pa ne vem, ali so primerni za ta tester.
Tudi za tebe je napisal!
Seveda so primerni, zakaj pa ne bi bili, saj nič ne merijo!?
Mislim, da je toliko postov popolnoma brez potrebe, kajti naslednje pove vse:
gumby je napisal/a:
Za tranzistorje se lahko da praktično karkoli. BC847/857 je samo zato, ker jih imam na zalogi...

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
astroKranz
Član
Član



Pridružen-a: Pon 12 Nov 2012 14:27
Prispevkov: 25
Aktiv.: 0.24
Kraj: Dravograd

PrispevekObjavljeno: Sob Apr 20, 2013 4:21 pm    Naslov sporočila: icon_shocked NE DELA Odgovori s citatom

Brick wall
TESTER SE NE PRIŽGE

- Ne sveti ne Display ne ON LED dioda
- VCC = 0
- U pred 4007 je 9,39 V (*), za 4007 pa 9,07V.
- U na Vin in Vout 78L05 je 0V!
- U (In) in (Out) na AMS1117 5.0 je 0V!
- U (In) in (Out) na LM4431 (SMD KODA 2SE) je 0V!
(Vse pri Testnem gumbu pritisnjenem in nepritisnjenem enako)


---------------------------------------------------
* = Napetost same neobremenjene baterije je 9,39 V.

Napetosti pri ON (stisnjena tipka) in OFF (tipka ni stisnjena) sem označil tudi na tretji priloženi sliki. (Pri T2 mi nekaj ne gre skupaj, a me žena že uro čaka, in se nama nakam mudi ...).

Vsaka pomoč dobrodošla.



 Opis:

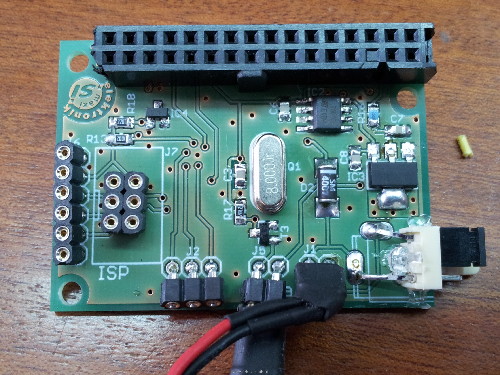

sestavljeno 1
 Velikost datoteke:  1.56 MB
 Pogledana:  17 krat

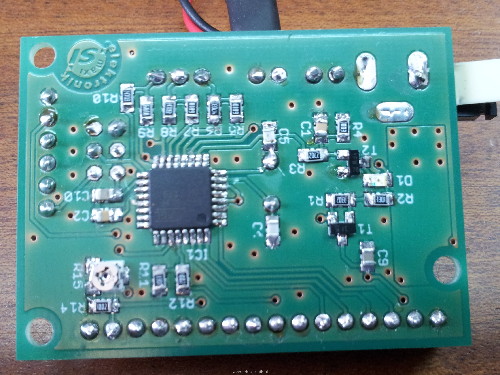

 Opis:
sestavljeno 2
 Velikost datoteke:  1.75 MB
 Pogledana:  24 krat

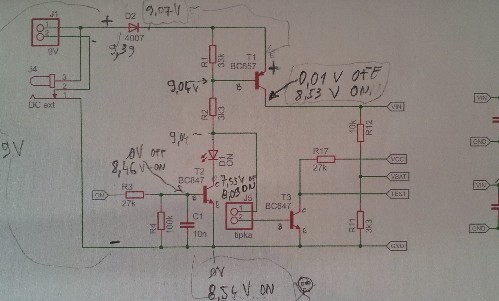

 Opis:
napetosti označene na shemi
 Velikost datoteke:  1.02 MB
 Pogledana:  13 krat




_________________
Howk!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
xsyt
Član
Član



Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1332
Aktiv.: 8.49
Kraj: Slov.Bistrica

PrispevekObjavljeno: Sob Apr 20, 2013 4:29 pm    Naslov sporočila:   Odgovori s citatom

Poveži minus baterije na GND.. trenutno imaš to v zraku.
_________________
If you're in control, you aren't going fast enough
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
gumby
Član
Član



Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 23.91

PrispevekObjavljeno: Sob Apr 20, 2013 5:39 pm    Naslov sporočila:   Odgovori s citatom

Zakaj imaš oba regulatorja gor?
_________________
Tule nisem več aktiven.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
xsyt
Član
Član



Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1332
Aktiv.: 8.49
Kraj: Slov.Bistrica

PrispevekObjavljeno: Sob Apr 20, 2013 7:50 pm    Naslov sporočila:   Odgovori s citatom

Mimogrede, včeraj je bila objavljena verzija 1.07k, ki bi naj imela izboljšan ESR merilec kondenzatorjev. Prilagam hex za verzijo z mego328 (iz skupnega naročila SMD (brez -P) in predvidenim 8MHz kristalom, slovenski jezik - meritev 1x;
Koda:
FUSES
Extended 0xFF
High 0xD9
Low 0xF7

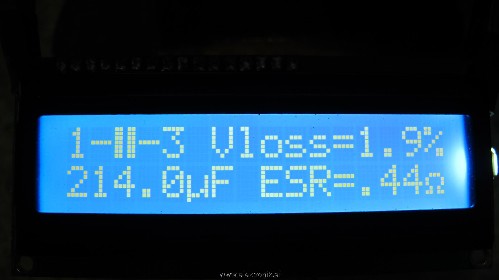

 Opis:
220uF 6.3V
 Velikost datoteke:  98.54 KB
 Pogledana:  0 krat




TransistorTester.rar
 Opis:
v1.07k

Download
 Ime datoteke:  TransistorTester.rar
 Velikost datoteke:  43.79 KB
 Downloadano:  51 krat


_________________
If you're in control, you aren't going fast enough
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
s57rz
Član
Član



Pridružen-a: Sre 17 Mar 2010 14:03
Prispevkov: 264
Aktiv.: 1.96
Kraj: Dobrova

PrispevekObjavljeno: Sob Apr 20, 2013 8:34 pm    Naslov sporočila:   Odgovori s citatom

Ok, ker nihče ne vpraša - če je samo 78L05 je jasno na izhodu +5V; če je samo 1117 je izhod +3.3V - katerega uporabiti, če imam oba ?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
xsyt
Član
Član



Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1332
Aktiv.: 8.49
Kraj: Slov.Bistrica

PrispevekObjavljeno: Sob Apr 20, 2013 8:45 pm    Naslov sporočila:   Odgovori s citatom

Arrow http://www.ti.com/lit/ds/symlink/lm1117-n.pdf
Citiram:
Available in 1.8V, 2.5V, 2.85V, 3.3V, 5V, and Adjustable Versions


Uporabiš torej 5V LM1117 ALI 7805.

_________________
If you're in control, you aren't going fast enough
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
s57rz
Član
Član



Pridružen-a: Sre 17 Mar 2010 14:03
Prispevkov: 264
Aktiv.: 1.96
Kraj: Dobrova

PrispevekObjavljeno: Sob Apr 20, 2013 8:51 pm    Naslov sporočila:   Odgovori s citatom

Tnx
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
protoncek
Član
Član



Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 55.34
Kraj: Mengeš

PrispevekObjavljeno: Sob Apr 20, 2013 8:56 pm    Naslov sporočila:   Odgovori s citatom

Kljub branju zadnjega navodila zraven kode mi ni čisto jasno, kaj misli s tem Vloss...če prav razumem je to nekakšna kvaliteta kondenzatorja...?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
