LCD-TERMOMETER


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika za začetnike
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
dinho80
Član
Član



Pridružen-a: Pon 10 Jan 2011 18:54
Prispevkov: 13
Aktiv.: 0.07
PrispevekObjavljeno: Sob Feb 18, 2012 7:08 pm    Naslov sporočila:  LCD-TERMOMETER Odgovori s citatom
Zdravo!

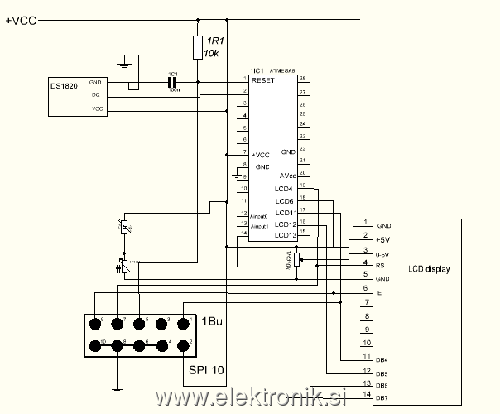

Potrebujem pomoč glede sestave sheme za prikazovanje temperature na LCD-ju.Delal bom s Atmega8, senzorjem DS18B20 in enim LCD-jem.To shemo sem naredil v Splanu,samo ne vem če so vse povezave pravilne

Smile

 Opis:
 Velikost datoteke:  23.31 KB
 Pogledana:  18 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
RGorazd
Član
Član



Pridružen-a: Čet 20 Maj 2004 15:57
Prispevkov: 1714
Aktiv.: 7.23
Kraj: Ig
PrispevekObjavljeno: Sob Feb 18, 2012 7:51 pm    Naslov sporočila:   Odgovori s citatom
Vidim, da imaš na pinu 21 še en trimer. Očitno bi rad eksperimentiral še z ADCjem. Odloči se, kako boš uporabil referenco ADCja. Lahko uporabiš zunanjo referenco 5V (Aref pelješ na Vcc), lahko pa uporabiš internih 2.51V, v tem primeru Vref pin vežeš preko 100nF kondenzatorja na maso.

Ostalo pa zgleda v redu. Sicer malce konduzno risanje, vendar samoiniciativnim začetnokom ne gre oporekati. Tako naprej.

LP G
_________________
.
._. _ _ ._. _.__. _|
[ (_](_)[ (_] /_(_]
._|
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
dinho80
Član
Član



Pridružen-a: Pon 10 Jan 2011 18:54
Prispevkov: 13
Aktiv.: 0.07
PrispevekObjavljeno: Sob Feb 18, 2012 8:38 pm    Naslov sporočila:   Odgovori s citatom
RGorazd je napisal/a:
Vidim, da imaš na pinu 21 še en trimer. Očitno bi rad eksperimentiral še z ADCjem. Odloči se, kako boš uporabil referenco ADCja. Lahko uporabiš zunanjo referenco 5V (Aref pelješ na Vcc), lahko pa uporabiš internih 2.51V, v tem primeru Vref pin vežeš preko 100nF kondenzatorja na maso.

Ostalo pa zgleda v redu. Sicer malce konduzno risanje, vendar samoiniciativnim začetnokom ne gre oporekati. Tako naprej.

LP G


Opa,moja napaka,ne, ne bom imel A/D pretvornika,toto bom lepo zbrisal.Torej drugo je OK.

HVALA Very Happy
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
GopherB
Član
Član



Pridružen-a: Čet 10 Mar 2011 11:44
Prispevkov: 90
Aktiv.: 0.52
Kraj: Lj
PrispevekObjavljeno: Sob Feb 18, 2012 8:39 pm    Naslov sporočila:   Odgovori s citatom

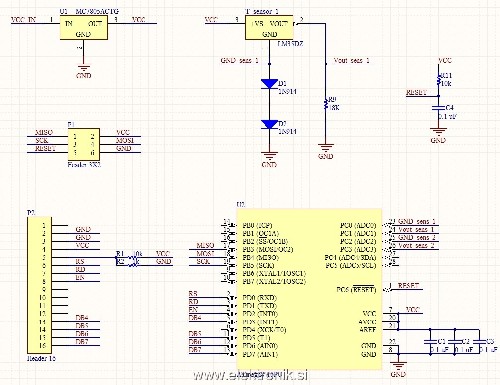

Moja shema (Altium):

 Opis:
 Velikost datoteke:  244.28 KB
 Pogledana:  29 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dinho80
Član
Član



Pridružen-a: Pon 10 Jan 2011 18:54
Prispevkov: 13
Aktiv.: 0.07
PrispevekObjavljeno: Sob Feb 18, 2012 8:47 pm    Naslov sporočila:   Odgovori s citatom
dinho80 je napisal/a:
RGorazd je napisal/a:
Vidim, da imaš na pinu 21 še en trimer. Očitno bi rad eksperimentiral še z ADCjem. Odloči se, kako boš uporabil referenco ADCja. Lahko uporabiš zunanjo referenco 5V (Aref pelješ na Vcc), lahko pa uporabiš internih 2.51V, v tem primeru Vref pin vežeš preko 100nF kondenzatorja na maso.

Ostalo pa zgleda v redu. Sicer malce konduzno risanje, vendar samoiniciativnim začetnokom ne gre oporekati. Tako naprej.

LP G


Opa,moja napaka,ne, ne bom imel A/D pretvornika,toto bom lepo zbrisal.Torej drugo je OK.

HVALA Very Happy

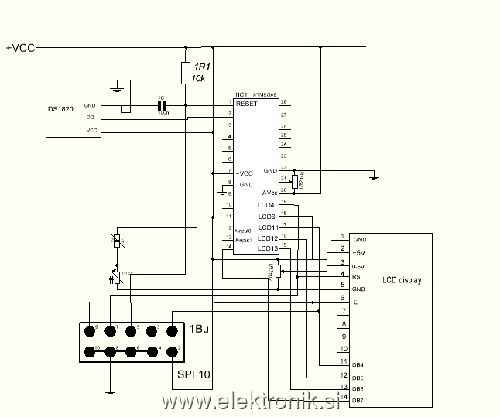

Evo,taka je shema zdajle:


Hvala še enkrat,upam da mi boste znali pomagat v prihodnosti,ker programa ne znam napisat lol

 Opis:
 Velikost datoteke:  21.41 KB
 Pogledana:  8 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dinho80
Član
Član



Pridružen-a: Pon 10 Jan 2011 18:54
Prispevkov: 13
Aktiv.: 0.07
PrispevekObjavljeno: Sob Feb 18, 2012 8:51 pm    Naslov sporočila:   Odgovori s citatom
GopherB je napisal/a:
Moja shema (Altium):


O,zdajle sem komaj videl tvojo shemo.Sem malo zgubljen v tvoji shemi,lahko malo pripišeš,kaj je kaj Smile
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
GopherB
Član
Član



Pridružen-a: Čet 10 Mar 2011 11:44
Prispevkov: 90
Aktiv.: 0.52
Kraj: Lj
PrispevekObjavljeno: Sob Feb 18, 2012 9:02 pm    Naslov sporočila:   Odgovori s citatom
seveda.

Povezave so narejene z netlisto (niso vidne zaradi preglednosti, jih altium najde po imenih)
Levo zgoraj (MC7805) je nap. stabilizator, 9V->5V
Sredina zgoraj je vezava senzorja (v realnosti sta 2, na slikci samo 1 zaradi preglednosti):
Desno zgoraj je pull-up (saj se tako reče ane?), da je reset vedno neaktiven
Header 3x2 so priključki za programiranje uC (mikrokontrolerja)
Header 16 so priključki za LCD
Tavelik je pa uC AtMega8.
Aja, za uro sem uporabil notranjo uro od atmega8

Vso šaro (uporčke,diodi & kondije) sem dodal na priporočilo datasheetov Smile

Nazadnje urejal/a GopherB Sob Feb 18, 2012 9:06 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dinho80
Član
Član



Pridružen-a: Pon 10 Jan 2011 18:54
Prispevkov: 13
Aktiv.: 0.07
PrispevekObjavljeno: Sob Feb 18, 2012 9:04 pm    Naslov sporočila:   Odgovori s citatom
GopherB je napisal/a:
seveda.

Povezave so narejene z netlisto (niso vidne zaradi preglednosti, jih altium najde po imenih)
Levo zgoraj (MC7805) je nap. stabilizator, 9V->5V
Sredina zgoraj je vezava senzorja (v realnosti sta 2, na slikci samo 1 zaradi preglednosti):
Desno zgoraj je pull-up (saj se tako reče ane?), da je reset vedno neaktiven
Header 3x2 so priključki za programiranje uC (mikrokontrolerja)
Header 16 je za LCD
Tavelik je pa uC AtMega8.

Vso šaro (uporčke,diodi & kondije) sem dodal na priporočilo datasheetov Smile


O,hvala ti!
