red_mamba

Ker po netu ni nikjer za najt omenjenega pinouta se moram zadeve lotil pac sam Mr. Green

Problem je da rabim donacijo telefona. najboljse nedelujecega samo da se LCD vedno prikaze sliko ob vklopu. Tako da se da pogruntati pine.

Ce ima kdo se priporocam. Ker bi znal biti pinout zanimiv se za kaksen drug projekt ga delim na svoji spletni strani ko bo zadeva zaspilala na kaksnem mikrokontrolerju.

Za primerno ceno sem ga pripravljen tudi odkupiti, da ne bo pomote.
Gledal sem ze na bolhi, trenutno spremljam tudi ebay a so za znanost predragi Very Happy

siljo · Objavljeno: Pon Dec 05, 2011 2:02 pm Naslov sporočila:

za ta telefon ne boš našel nič koristnega! Sam pinout mislim, da bi ti lahko zrihtal samo sw je pa problem!
Kar se tiče gsm nokia telefonov je na spletu podprt: 3310 (čb) ter 6100 (barvni) (in kompatibilni) lcd!

red_mamba · Objavljeno: Pon Dec 05, 2011 3:53 pm Naslov sporočila:

Saj samo pinout rabim,
software je se najmanjsi problem.

Gledam pa tudi za N73 ker po konektorju sodec bi lahko bil SPI LCD.
Nokia 5800 ina pa paralelno vodilo saj ima blizu 30 pinov.

Jaka57 · Objavljeno: Pon Dec 05, 2011 6:12 pm Naslov sporočila:

@red_mamba: če ti kaj pomaga Service Manual, ga dobiš tukaj.
Sem na hitro pogledal, ima tako paralelno kot serijsko vodilo.
Bi ga dal na FM, pa ne vem ali smem (cca. 75MB).

red_mamba · Objavljeno: Pon Dec 05, 2011 6:24 pm Naslov sporočila:

Bom pogledal,
vidis na service manuals se pa nisem spomnil da bi iskal

kobranka · Objavljeno: Pon Dec 05, 2011 8:18 pm Naslov sporočila:

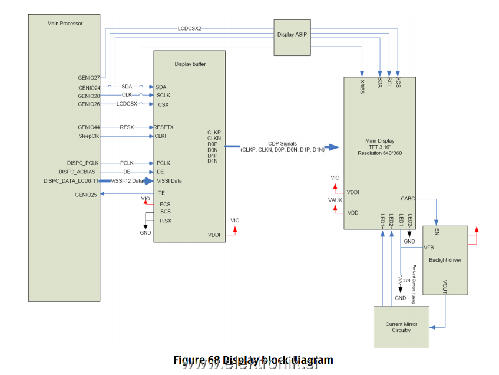

Evo nekaj sem že sam "sitnaril" tukaj Spodaj je pa še ena shema.

Sam nisem prišel daleč, zato ti ga lahko svojega prodam. Ni OEM original požegnan od Nokie. Konektor za priklop tega LCDja naj bi bil te vrste.

red_mamba · Objavljeno: Pon Dec 05, 2011 8:46 pm Naslov sporočila:

Sam za tole zadevo pognat rabis telefon najprej.

Samo z LCDjem ti uspe ce odpres unicen LCD da vidis kontroler, ki ga krmili.
Potem pa moras dobiti datasheet od kontrolerja in lahko napises progy.

Ce pa tega nimas potem se je treba pa drugace znajt Shhh

torej bi me LCD zanimal samo ce dobim poceni telefon v okvari, da imam kompletnega pacienta za test. Lahko okvirno ceno na PM

vceraj sem pa narocil tole, ker ima dober PC program za dekodirat protokole.
Doma imam tudi Olimex plato z PIC32MX340F512 procesorjem. Ce bo potrebno ga uporabim za lovljenje signalov na paralelnem vodilu.

siljo · Objavljeno: Pon Dec 05, 2011 8:53 pm Naslov sporočila:

http://rapidshare.com/files/401566729/5800x_RM-356_RM-428_schematics_v1_0.pdf.html

če boš pa tole rešil si pa car!

p.s.
bom pogledal, če je kje kakšen kos za tebe....

red_mamba · Objavljeno: Pon Dec 05, 2011 9:04 pm Naslov sporočila:

sem nasel shemo pa tudi kobranka je linkal sliko konektorja,
tako da sedaj samo se pacient manjka Wink

kobranka · Objavljeno: Pon Dec 05, 2011 9:28 pm Naslov sporočila:

red_mamba · Objavljeno: Pon Dec 05, 2011 9:50 pm Naslov sporočila:

ne bo drzalo,

ce pogledas na sliko conectorja bos videl da je LCD dejansko s serijskim portom.
poleg tega ima pa komplementarna signala (CLK- in CLK+ recimo).
podobno ko can bus ali RS485 da eliminira motnje saj se podatki pretakajo z visoko prekvenco Wink

pa tudi cip, ki ga krmili ni tipicni kontroler saj ima v sebi 8Mb rama

red_mamba · Objavljeno: Čet Mar 15, 2012 11:20 am Naslov sporočila:

en hiter update:

dal sem delat PCBje med katerimi je tudi LCD breakout board. Sam kot kaze sem ravno za ta LCD obrnil pinoute na konektorju Rolling Eyes

Displaji:
Nokia 5100, 6100, 6610, 7210, 7250 displays
Nokia N93i (small LCD)
Nokia N93i, Nokia 5730, 6210n, E52, E55, E66, E75, N77, N78, N82
Nokia N95
Nokia X6?
OLED UG-2864HSWEG01
OLED UG-9664HSWAG01

Standard, ki ga LCDji uporabljajo je LVDS (Low Voltage Differential Signals).
Ce se drzijo tega standarda potem bil lahko uporabil tudi kaksen podoben kontroler ali pa morda FPGA.
