[marko1704]

Po predlogu forumaša odpiram novo temo.

Torej rabil bi pomoč pri izdelavi vezja za krmiljenje DC motorja s podatki:
150w, 18v DC, 11A, 2700RPM
Elektromotorček se nahaja na otroškem motorju (mini moto).
Torej idejo imam krmiliti motor s pulzi, ki jih generira mikrokontroler glede na položaj potenciometra. Pulzi potem potujejo do tranzistorja IRLZ44 s katerim krmilim motor.
Zadeva deluje dokler motor ni obremenjen, ko se ga obremeni, mi pa ob prekinjenem signalu (torej ko je na vratih tranzistorja napetost 0V), tranzistor vseeno še naprej prevaja tok in se obnaša kot takrat, ko je odprt. (torej je precej verjetno uničen)
Vzporedno z motorjem sem vezal tudi zaščitno diodo 1N4007.
Ima kdo kako idejo kaj bi bilo lahko narobe oz kaj naj spremenim, da bo zadeva funkcionirala.
Hvala za vse odgovore in lep pozdrav.
Marko

[Pyr0Beast]

Rabiš diodo ki ti drži 10+A

Najbolje eno tako iz napajalnika za kompe.

[marko1704]

Torej shema tega dela vezave ki mi povzroča težave je podobna spodnji, le da je namesto NPN tranzistorja tranzistor IRLZ44, signal mi daje Attiny13, napajalna napetost je 24V, zaščitna dioda je pa 1N4007..

Vezja nisem delal po nobeni konkretni shemi, ampak ga nekako poskušam narediti sam.

Vezje je pa delalo brez težav z led diodo, prav tako s tem elektromotorjem ob zmanjšani napajalni napetosti na 12v (verjetno zaradi zmanjšane inducirane napetosti v navitju)

Katero diodo za dušenje špic bi mi pa priporočili?
Lp Marko

[Pyr0Beast]

Nekaj hitrega in preživeti mora cel tok motorja.

[marko1704]

Prilagam dopolnjeno shemo za moje vezje, popoldne pa še preverim ali bo stvar delovala..

[Alex17]

10k upor (R1) zna povzročati težave, ker se MOSFET mogoče ne bo dovolj hitro zapiral. Najboljša varianta bi bila z dvema bipolarnima tranzistorjema (PNP in NPN, da jih krmiliš s skupnim vhodom) ali pa vsaj nekoliko manjši upor.

Edit: PNP tranzistor imaš sedaj vedno odprt, če imaš na emitorju 24V, na bazi pa 5V. Prav tako IRLZ44 ne bo zdržal 24V na gate priključku.

IRLZ44 je namenjen ravno za nizke krmilne napetosti in bo odlično delal s 5V na gate. Torej emitor od Q1 na Vdd = 5V. Če daš R1 = 100 boš pa verjetno že blizu tega, kar iščeš.

[igo]

[Profesor Einstein]

Pozdravljeni

Vidim da se mučite z regulacijo vrtljajev DC motorja.

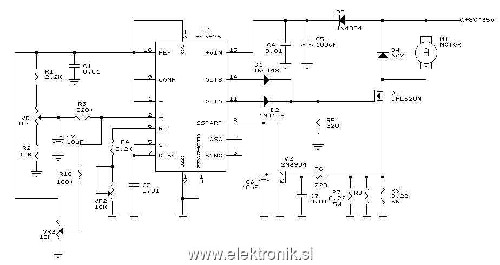

Za preprosto in zanesljivo izvedbo priporočam uporabo PWM modulatorja SG3525AN.

Primer sheme je v priponki. Upam da bo zadeva koristna za rešitev obravnavanega primera.

Lp.

Darko

[marko1704]

[marko1704]

No danes se je pa pokadilo iz tranzistorja na vezju za regulacijo dc motorja..
Zanima me, ali je mogoče, da je motor priklučen na 24v, potegnil prevelik tok in uničil tranzistor?
Zaščitna dioda je bila po mojem mnenju dovolj velika..
Ali predlagate naj v naslednjem vezju vežem vzporedno še en dodaten IRLZ44 in tako razpolovim tok skozi vsak tranzistor?
Lp Marko

[matjazkariz]

[RUros]

Rad bi uporabil nek DC motor, ki sem ga našel doma. In sicer za trenutno zapiranje pretoka, se pravi neke vrste loputa.
Izvedba bi bila, da se motor ustavi ob fizični blokadi in tam drži toliko časa dokler je prisotno napajanje (trajanje dogodka je par sekund, maksimalno 10s). Ampak ne vem, kako mu določiti max. tok, ki še lahko teče skozi navitje, da bo motor ostal nepoškodovan. Na motorju so oznake CCN3/24 45 20, ki mi povejo bolj malo, oz. možno napetost delovanja ki bi bila 24V. Drugega nisem našel.
Motor pa že lepo deluje pri 12V in njegov tok prostega teka je približno 0.2A. Ob blokadi pa tok seveda močno naraste. Kako pravilno krmiliti tak motor? Ali mogoče tak motor ni primeren za takšno aplikacijo ?

[PZUFIC]

Kaj, če bi uporabil primeren modelarski servo motorček. Le ta bo sam držal pozicijo.

[RUros]

Sem tudi že to študiral, pa sem hotel porabiti to kar imam doma.
