jkrivec

Pozdravljeni

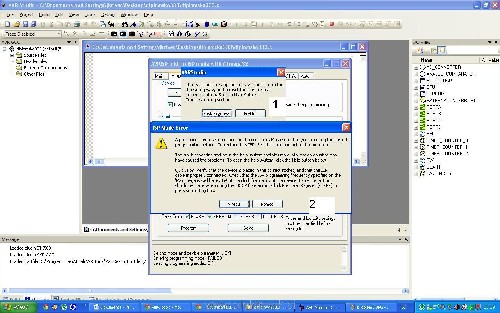

Imam problem pri programiranju atmege32a. Problem je takšen, ves čas mi javlja napako ki je prikazana na sliki. Za atmego uporabljam zunanji kristal, ki je velik 14,7456MHz, zraven pa sta še vezana 22pF kondenzatorja. SUT_CKSEL sem nastavil na ext. crytal/resonator High frequenc Start up time 16k CK +64ms.
Z oscilatorjem sem malo pomeril atmego ter ugotovil da je pin reset nizek.
Ko sem nastavil ter sprogramiral fuses je delal normalno, lahko sem dal erase device ter read signature. Nato pa sem hotel sprogramirat program za led diodo, in je začel javljat to napako.
Hvala za odgovor

Ler · Objavljeno: Čet Apr 05, 2012 1:19 pm Naslov sporočila:

Dej preveri če imaš v AVR Studiju nastavljen pravi čip, ker meni je javljalo podobne težave, saj sem imel nastavljeno Atmega32 namesto Atmega324.

jkrivec · Objavljeno: Čet Apr 05, 2012 1:26 pm Naslov sporočila:

hvala za odgovor. moj čip je Atmega32 16au 08410. V Avr studio pa je velika izbira na ta čip. tako da kako naj vem katerega točno morem izbrat?

int47 · Objavljeno: Čet Apr 05, 2012 2:18 pm Naslov sporočila:

Atmega32

jkrivec · Objavljeno: Čet Apr 05, 2012 2:36 pm Naslov sporočila:

Hvala za odgovor. zdaj nevem če je pomembna zadnja številka ampak čip ima smd ohišje, ter zadnja številka ni 08410 ampak 0841D.
Izbral sem zdaj Atmega32 ampak še zmiram javlja isto napako.

chaos · Objavljeno: Čet Apr 05, 2012 3:36 pm Naslov sporočila:

Si poskusil zmanjsati hitrost programiranja (max je 1/4 clocka)?

LP!

Silvo · Objavljeno: Čet Apr 05, 2012 4:39 pm Naslov sporočila:

Če si vključil zunanji oscilator, potem s serijskim programatorjem ne boš več prišel zraven, če ne boš dovedel nek clock na OSC pin.

jkrivec · Objavljeno: Čet Apr 05, 2012 8:52 pm Naslov sporočila:

Chaos
sem zamenjal ISP frekvenco pa vseeno nič

Silvo
Kaj pa če bi s pomočjo funkcijskega generatorja privedel na oscilator pulz bi pomagalo kaj?

Silvo · Objavljeno: Čet Apr 05, 2012 9:00 pm Naslov sporočila:

Kot sem napisal zgoraj - v primeru, da je vključen zunanji oscilator serijsko programiranje deluje le, če na XTAL1 (vhod oscilatorja) dovedeš nek clock TTL nivoja. Frekveca ni zako zelo pomembna. Delalo bo od 500-1khz.

lojzek · Objavljeno: Pet Apr 06, 2012 6:14 am Naslov sporočila:

Preberi podpis (read signature) in če imaš izbran pravi čip, ti napiše "selected device matches signature" ali nekaj podobnega. Če napiše, da podpis ni ustrezen, v datasheetu poglej, kateri čip imaš glede na podpis (oz. nekaj datasheetov, da najdeš pravega)

bluel · Objavljeno: Pet Apr 06, 2012 7:29 am Naslov sporočila:

Glede na napisano in kot je dejal Silvo,
je velika verjetnos, da imas narobe nastavljen
CLK source nastavitve oz. ti oscilator vec ne dela.

Prvo preglej delovanje oscilatorja, ce ta sploh živi ob vklopu,
drugo je da pripeljes zunanji TTL clk na vhodni pin.

Jaz sem enkrat tako pomotoma spravil clk od
procesorja na 32KHz RTC in da sem tp sprogramiral sem moral
spraviti SPI clk na minimalno.
