[prislan]

zdravo, po shemi sem zlotal tale booster. Deluje. A ker nisem elektronik mi par stvari ni jasnih in bi rabil pomoč, kako odpraviti napako. Namreč stvar deluje le v območju zadnje 1/4 na potu, probal sem z lin. in z log. potenciometrom in je enako, kaj naj naredim, da bi imel območje delovanja porazdeljeno na celo območje potenciometra. Vse komponente sem uporabil kot opisane, razen J201 imam BF245. Hvala

[JELKO]

Probaj z manjšo vrednostjo potenciometra, 25, 20 ali 10kΩ.

[prislan]

sem probal s 25, pa nisem opazil razlike. kaj pa kondenzatorji?

[JELKO]

Da je regulacija enaka, pa naj bo potenciometer lin. ali log. ali različne vrednosti - tega pa glih ne verjamem...

[prislan]

saj ne da je čisto enako, a v vsakem slučaju se zvok dogaja tam nekje pri koncu pota...

[Branez]

Razloži mu, da ni vseeno kako obrneš logaritemski potenciometer. Mogoče pa drsnika sploh ni vezal?

[prislan]

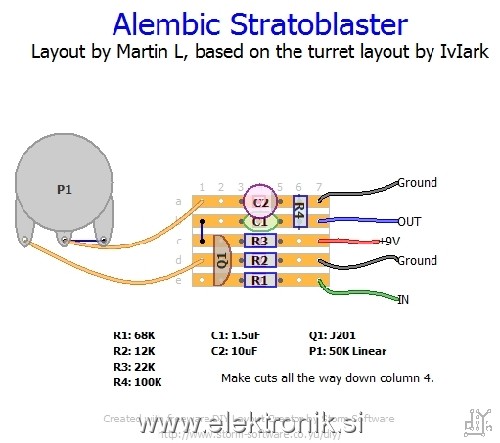

Brane, misliš kratko vezavo 2. in 3. kontakt pota? ja sem zvezal. in obračal vezavo kontaktov sem in tja itd... in še druga slika ki sem jo imel ob sestavi

[Branez]

Da nimaš slučajno tistega stikala dol obrnjenega, pa gre signal samo skozi?

[prislan]

sploh nisem naredil s stikalom, direktno zvezal vodnike s ploščice

[Branez]

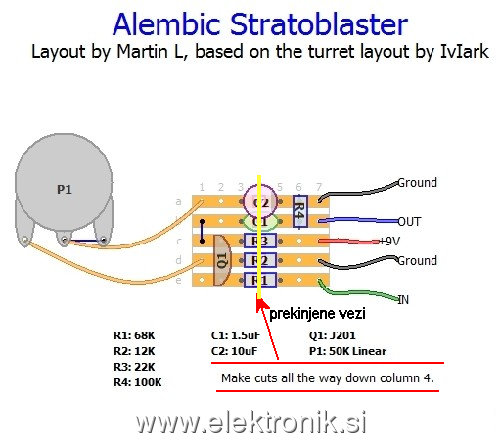

Si povezave prekinil na poziciji 4 navpično? Se ne vidi pod elementi!

[prislan]

moja ploščica je tako bilo z okroglimi luknjicami , nisem rabil prekinjat , pač pa povezovat (10x prelontroliral). Ni nobene finte z zamenjavo kakih komponent? Malo sem se igral z zamenjavo uporov namesto 22k sem dal 12k in je bilo edino bolj glasno, a še vedno v območju pota kot sem že rekel.

[Branez]

Potem pa ne vem kaj svetovati!

[prislan]

OK, hvala, grem v torek po nove komponente in še enkrat vse skupaj zlotam, mogoče je bilo kaj kaput...

[Branez]

Izgleda da nisi edini, ki ima probleme s tem. Daj povezavo kje si to našel.

[prislan]

na yuotube http://www.youtube.com/watch?v=bSnBHtKZcIM slišal, potem pa v google slike http://www.freeinfosociety.com/electronics/schemview.php?id=1192 in http://www.aronnelson.com/gallery/main.php/v/DRAGONFLY-LAYOUTS_0/album14/album150/ALEMBIC_STRATOBLASTER_PERFBOARD_001.gif.html
