 Objavljeno: Sre Apr 11, 2012 2:04 pm Naslov sporočila: Razmak med povezavani na TIV |
 |
|
| Zanima me koliko mora biti najmanjši razmak me dvema linijami na tiskanem vezju pri uporabi 230V.
|
|
| Nazaj na vrh |
|
 |
žan
Član
Pridružen-a: Tor 03 Feb 2009 8:39
Prispevkov: 49
Aktiv.: 0.25
Kraj: Tihaboj
|
| Objavljeno: Sre Apr 11, 2012 2:21 pm Naslov sporočila: |
|
|
Na TIV je med povezavami praktično le zrak(papir ali plastika imata večjo prebojno napetost) Prebojna napetost se izračuna-
http://eoet1.tsckr.si/material/eOet1_04_01_06.html
Malo glej tudi na tok da ti ne bo prežgalo povezav.
_________________
Ni je čez elektrike. |
|
| Nazaj na vrh |
|
|
start
Član
Pridružen-a: Sob 06 Sep 2008 22:59
Prispevkov: 2392
Aktiv.: 11.71
Kraj: Eindhoven, Nizozemska
|
| Objavljeno: Sre Apr 11, 2012 2:22 pm Naslov sporočila: |
|
|
Odvisno od toka.
_________________
Lep pozdrav!
Aljaž T. |
|
| Nazaj na vrh |
|
|
žan
Član
Pridružen-a: Tor 03 Feb 2009 8:39
Prispevkov: 49
Aktiv.: 0.25
Kraj: Tihaboj
|
| Objavljeno: Sre Apr 11, 2012 2:23 pm Naslov sporočila: |
|
|
| start je napisal/a: |
| Odvisno od toka. |
Od toka je odvisna širina povezav.
_________________
Ni je čez elektrike. |
|
| Nazaj na vrh |
|
|
Ler
Član
Pridružen-a: Tor 04 Maj 2010 20:53
Prispevkov: 198
Aktiv.: 1.08
Kraj: NM
|
| Objavljeno: Sre Apr 11, 2012 2:30 pm Naslov sporočila: |
|
|
| Citiram: |
| Na TIV je med povezavami praktično le zrak |
Sam ponavadi so TIV izolirana z nekim zelenim nanosom.
Toka bo pa max 12A (jaz bom dimanzioniral na 10A) sam zaradi prevelike širine ne bo izvedljivo. Bom reševal tako, da bom nalotal po povezavi žico 1.5mm2 ali mal tanjšo.
P.S. Izolirano žico katero navijajo transformatorje se lahko dotika med seboj?
|
|
| Nazaj na vrh |
|
|
žan
Član
Pridružen-a: Tor 03 Feb 2009 8:39
Prispevkov: 49
Aktiv.: 0.25
Kraj: Tihaboj
|
| Objavljeno: Sre Apr 11, 2012 2:33 pm Naslov sporočila: |
|
|
1mm je več kot dovolj. Če pa nimaš preveč na gosto elemetnov daj pa raje 2mm. Zelena snov je lak.
_________________
Ni je čez elektrike. |
|
| Nazaj na vrh |
|
|
žan
Član
Pridružen-a: Tor 03 Feb 2009 8:39
Prispevkov: 49
Aktiv.: 0.25
Kraj: Tihaboj
|
| Objavljeno: Sre Apr 11, 2012 2:35 pm Naslov sporočila: |
|
|
| Citiram: |
| P.S. Izolirano žico katero navijajo transformatorje se lahko dotika med seboj? |
Žica je polakirana samo se je ne da ciniti(lak je treba odstraniti). Lahko pa se dotika med seboj.
_________________
Ni je čez elektrike.
Nazadnje urejal/a žan Sre Apr 11, 2012 2:49 pm; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
protoncek
Član
Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 42.78
Kraj: Mengeš
|
| Objavljeno: Sre Apr 11, 2012 2:43 pm Naslov sporočila: |
|
|
| start je napisal/a: |
| Odvisno od toka. |
bolj malo. Od tega je odvisna širina vezic. Sicer pa vse (in še več) lahko izračunaš tukaj:
http://www.mcuexamples.com/PCB-Trace-width-calculator.php
razdalja je odvisna od marsikaj - temperature, ali je zadeva lakirana ali ne...
EDIT: pazit moraš tudi med razdaljo vezic pod visoko napetostjo in vezic pod nizko napetostjo - ta mora biti, če se prav spomnim NAJMANJ 3 mm (ali mogoče 6?). tako je po evropskem standardu.
In trafo žica se čisto lahko cini. Samo lak odstraniš z olfa nožem.
Ni pa primerno da bi se dve taki žici dotikali v tem smislu, da je v eni nula, v drugi pa faza.
|
|
| Nazaj na vrh |
|
|
Ler
Član
Pridružen-a: Tor 04 Maj 2010 20:53
Prispevkov: 198
Aktiv.: 1.08
Kraj: NM
|
| Objavljeno: Sre Apr 11, 2012 4:29 pm Naslov sporočila: |
|
|

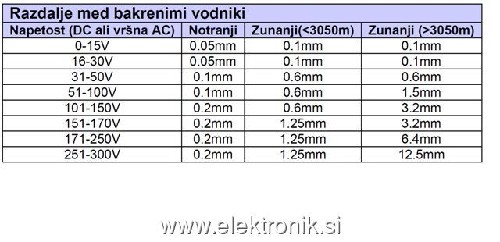

Na internetu najdu Osnove načrtovanje tiskanih vezij od Dr. Konrad Steblovnik-a. Na deseti strani ima tabelo. Zanima me kaj pomeni notranji, zunanji - mogoče vgradnja ploščice?
| Citiram: |
| EDIT: pazit moraš tudi med razdaljo vezic pod visoko napetostjo in vezic pod nizko napetostjo - ta mora biti, če se prav spomnim NAJMANJ 3 mm (ali mogoče 6?). tako je po evropskem standardu. |
V isti knjigi piše oddaljenost med visokonapetostnim delom in nizkonapetostnim delom vezji naj bo 8mm. A si kaj drugaga mislil (spodnja stran, zgornja stran)?
| Opis: |
|
| Velikost datoteke: |
42.47 KB |
| Pogledana: |
39 krat |
|
|
|
| Nazaj na vrh |
|
|
Ler
Član
Pridružen-a: Tor 04 Maj 2010 20:53
Prispevkov: 198
Aktiv.: 1.08
Kraj: NM
|
| Objavljeno: Sre Apr 11, 2012 4:37 pm Naslov sporočila: |
|
|

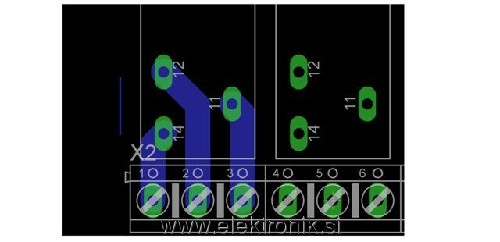

Še to, na spodnji sliki ponazarja v čem je moj problem. Povezave med pinom releja in sponkami je izvedena z 110mil => po zgornjem linku 5A. Ker pa rabim 10A bi narisal bakreno povezavo 110mils še na zgornji strani. Zdaj pa me zanima če bodo skozniki zdržali prehod toka iz zgornjega dela na sponji ali obratno?
| Opis: |
|
| Velikost datoteke: |
22.56 KB |
| Pogledana: |
5 krat |
|
|
|
| Nazaj na vrh |
|
|
protoncek
Član
Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 42.78
Kraj: Mengeš
|
| Objavljeno: Sre Apr 11, 2012 5:07 pm Naslov sporočila: |
|
|
Ja, možno da je celo 8 mm. Jaz itak v takih primerih vedno pustim razdaljo raje 1 cm kot pa premalo.
Glede toka...hja, če računaš da bo tista žička, ki gre iz sponke v PCB zdržala 10A ( saj je sponka definirana za tak tok, torej mora), potem bo tudi spoj držal. Dvostransko nima pomena če luknje ne bodo metalizirane. Na vez pač nalotaš žičko, kot si rekel ter bogato zaliješ s cinom.
|
|
| Nazaj na vrh |
|
|
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 17.02
Kraj: Črnuče
|
| Objavljeno: Sre Apr 11, 2012 5:26 pm Naslov sporočila: |
|
|
Razdalja med primarnim in sekundarnim tokokrogom mora biti vsaj 8mm za omrežno napetost. Če je napetost višja več. Ostale razdalje pa glede na potencialno razliko. Za omrežno napetost je to 3mm med fazo in 0. Če je manj lahko pride do preboja. Sem že imel škodo zaradi tega.
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Sre Apr 11, 2012 5:39 pm Naslov sporočila: |
|
|
Te razdalje so zelo relativne, če se lahko na vezju nabira nesnaga...
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
protoncek
Član
Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 42.78
Kraj: Mengeš
|
| Objavljeno: Sre Apr 11, 2012 7:01 pm Naslov sporočila: |
|
|
| No , to itak. Če je zadeva na vlažnem jo je treba polakirati, pa je takoj bolje. Pa tudi zažgana kolofonija( zažgana od lotanja) veselo prebija...
|
|
| Nazaj na vrh |
|
|
Ler
Član
Pridružen-a: Tor 04 Maj 2010 20:53
Prispevkov: 198
Aktiv.: 1.08
Kraj: NM
|
| Objavljeno: Sre Apr 11, 2012 7:29 pm Naslov sporočila: |
|
|
| Citiram: |
| Dvostransko nima pomena če luknje ne bodo metalizirane. |
Luknja bo metalizirana, saj bom dal ploščivo delat. - a je v takem primeru smiselno dvostranska linija ?
Mogoče sem pa še to pozabil napisat, da bodo preklopi na releju samo 230V, nevtralni vodnik ne bo povezan na sponke.
|
|
