Pozdravljeni,
če slučajno kdo ve kaj o tem...bi prosil za pomoč glede tele zadeve.

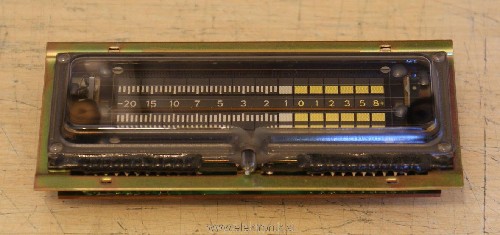

Gre za lep dvobarven vintage FL VU-meter modul, nikakor ga ne uspem usposobit.

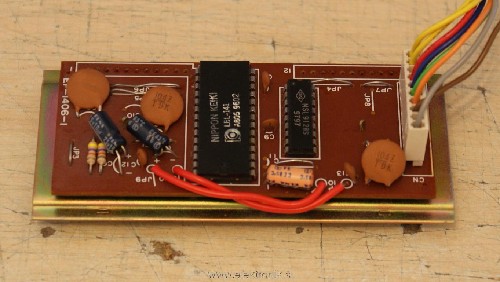

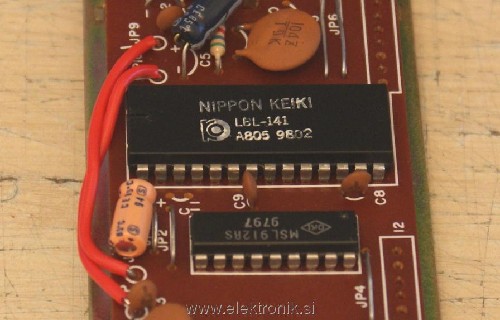

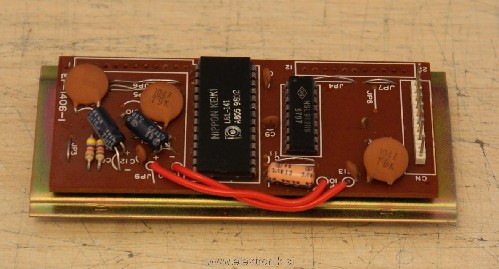

Sam display deluje, preizkušeno,vsi segmenti.. ni mi pa jasno glede pogonskega modula, splog glede tega večjega driver-čipa, ne najdem nobene sheme na webu.
Stvar bi zelo rad vgradil v en svoj aparat...če se komu da ukvarjat s tem mu ga pošljem.
LP Davorin
| Opis: |
|
| Velikost datoteke: |
131.04 KB |
| Pogledana: |
9 krat |
|
| Opis: |
|
| Velikost datoteke: |
133.51 KB |
| Pogledana: |
7 krat |
|
| Opis: |
|
| Velikost datoteke: |
89.48 KB |
| Pogledana: |
6 krat |
|
| Opis: |
|
| Velikost datoteke: |
94.83 KB |
| Pogledana: |
8 krat |
|
| Opis: |
|
| Velikost datoteke: |
146.63 KB |
| Pogledana: |
10 krat |
|
|
|
| Nazaj na vrh |
|
 |
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.36
|
| Objavljeno: Čet Maj 10, 2012 12:10 pm Naslov sporočila: |
|
|
Najdi napajalne napetosti. Tole je VFD, ki za delovanje potrebuje nekje 20V, če se dobro spomnim. Napajanje čipa bo verjetno ločeno...
Dva vhodna signala boš pa že našel
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70621.16
|
| Objavljeno: Čet Maj 10, 2012 12:20 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
DEON
Član
Pridružen-a: Sre 09 Nov 2011 19:36
Prispevkov: 30
Aktiv.: 0.18
Kraj: Maribor
|
| Objavljeno: Čet Maj 10, 2012 1:13 pm Naslov sporočila: |
|
|
| gumby je napisal/a: |
Najdi napajalne napetosti. Tole je VFD, ki za delovanje potrebuje nekje 20V, če se dobro spomnim. Napajanje čipa bo verjetno ločeno...
Dva vhodna signala boš pa že našel |
Ja, VFD, jasno. Ma te napetosti so mi jasne, 20 V pa 3,5V za filement.
Tudi vhodi pa drugi čip, display driver.
Problem je ta večji čip, se mi zdi da rabi tudi takt za multipleksanje izhodov na VFD, ki nima diskretno dostopnih vseh segmentov..
Pa hvala obema, jasno
Če ima še kdo kakšno idejo se priporočam.
|
|
| Nazaj na vrh |
|
|
borber
Član
Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.10
Kraj: LJUBLJANA
|
| Objavljeno: Čet Maj 10, 2012 1:45 pm Naslov sporočila: |
|
|
Najdi ali kupi servisno dokumentacijo za Nordmende deck cd1500 (22$). V tem kasetarju sta oba čipa, ki si jih pokazal.
Kasetar je iz 80tih let.
|
|
| Nazaj na vrh |
|
|
DEON
Član
Pridružen-a: Sre 09 Nov 2011 19:36
Prispevkov: 30
Aktiv.: 0.18
Kraj: Maribor
|
| Objavljeno: Čet Maj 10, 2012 4:06 pm Naslov sporočila: |
|
|
| borber je napisal/a: |
Najdi ali kupi servisno dokumentacijo za Nordmende deck cd1500 (22$). V tem kasetarju sta oba čipa, ki si jih pokazal.
Kasetar je iz 80tih let. |
 , Saj, tale pa je iz Metz CX-4962 kasetarja..
Raje ne bom kupoval dokumentacij...se bo pol izkazalo da je ravno ta večji čip
defekten. Kolikor vidim na webu je nemogoče najt že kakšno dokumentacijo o njem, kaj šele sam čip.
Bom pa pogledal na eBayu za tale Nordmende deck, saj dobiš tak cel kasetar tudi mirno za cca. 20 Eurov.. Hvala za idejo
Mimogrede, če se komu kaj podobnega valja doma..odkupim.
VFD Vu meter, iz vintage kasetarjev ali ojačevalcev. Če je kompleten in delujoč..
lp Davorin
|
|
| Nazaj na vrh |
|
|
borber
Član
Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.10
Kraj: LJUBLJANA
|
| Objavljeno: Čet Maj 10, 2012 6:01 pm Naslov sporočila: |
|
|
| Med iskanjem sem zasledil, da nekdo v Romuniji prodaja ostanke s temi čipi in displejem za 80 RON (18€).
|
|
| Nazaj na vrh |
|
|
DEON
Član
Pridružen-a: Sre 09 Nov 2011 19:36
Prispevkov: 30
Aktiv.: 0.18
Kraj: Maribor
|
| Objavljeno: Sob Maj 12, 2012 8:54 am Naslov sporočila: |
|
|
Aha, nekdo v Romuniji...
No, je že urejeno, z novim pogonskim čipom, BA6810S.
http://pdf1.alldatasheet.com/datasheet-pdf/view/36125/ROHM/BA6810S.html
Še zdaj nimam nobenih podatkov za ta Nippon čip, moral bi bit nekaj podobnega..ampak v nobeni varianti ne da nič iz sebe razen gretja...in je končal
v pepelniku..
lp Davorin
|
|
| Nazaj na vrh |
|
|
sebastiant
Član
Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1814
Aktiv.: 7.86
Kraj: ljubljana
|
| Objavljeno: Sob Maj 12, 2012 9:04 am Naslov sporočila: |
|
|
| DEON je napisal/a: |
| Aha, nekdo v Romuniji... .........lp Davorin |
Tudi v Romunuji sem že kupoval, pa v Bolgariji, Litvi, Rusiji........., v Izraelu tudi in ni bilo nič narobe, vse v redu in pošteno. Sem pa kupil že pri nas in so me "nategnili".
Aja, nisem Romun......
_________________
LP Sebastian |
|
| Nazaj na vrh |
|
|
DEON
Član
Pridružen-a: Sre 09 Nov 2011 19:36
Prispevkov: 30
Aktiv.: 0.18
Kraj: Maribor
|
| Objavljeno: Sob Maj 12, 2012 9:19 am Naslov sporočila: |
|
|
| sebastiant je napisal/a: |
| DEON je napisal/a: |
| Aha, nekdo v Romuniji... .........lp Davorin |
Tudi v Romunuji sem že kupoval, pa v Bolgariji, Litvi, Rusiji........., v Izraelu tudi in ni bilo nič narobe, vse v redu in pošteno. Sem pa kupil že pri nas in so me "nategnili".
Aja, nisem Romun...... |
In, tvoj "point" bi naj bil ..
Kupujem kar rabim brez problema po celem svetu...nategovanje minimalno.
Mislil sem..link ne bi škodil.
Da ne googlam "display, Romunija, 80 RON, 18€"
Pa brez zamere, hvala vsem.
lp Davorin
|
|
| Nazaj na vrh |
|
|
a.vidmar
Član
Pridružen-a: Ned 08 Jul 2007 11:03
Prispevkov: 1159
Aktiv.: 5.29
Kraj: Postojna
|
|
| Nazaj na vrh |
|
|
borber
Član
Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.10
Kraj: LJUBLJANA
|
| Objavljeno: Sob Maj 12, 2012 9:30 am Naslov sporočila: |
|
|
| Saj pomagamo tudi lenobam pa če prav nimajo nič od tega.
|
|
| Nazaj na vrh |
|
|
DEON
Član
Pridružen-a: Sre 09 Nov 2011 19:36
Prispevkov: 30
Aktiv.: 0.18
Kraj: Maribor
|
| Objavljeno: Sob Maj 12, 2012 10:06 am Naslov sporočila: |
|
|
Sem se že vsem zahvalil in se zahvaljujem še enkrat.
|
|
| Nazaj na vrh |
|
|
|
|
