Pozdrav vsem,

na forumu sem ze nasel nekaj informacij o priklopu 3-faznih motorjev, vendar nisem
preprican, ali sem prav razumel. Namrec dobil sem motor, ki je dvohitrostni in ima
sponke oznacene z ZXY in UVW. Predvidevam, da gre za dahlanderjev stik in se ga
za eno hitrost prikljuci na ZXY in UVW je prosti konec, in za drugo hitrost na UVW pri
cemer je ZXY prosti konec. Dobil sem le motor z dvema odrezanima kabloma.

Zanima me ce je to pravilno?

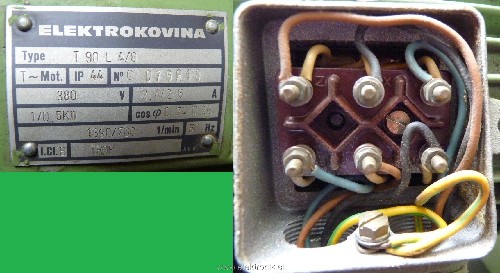

Za vec podatkov prilagam sliki.

Hvala

[psevdonim]

ti motorji so imeli na notranji strani pokrova nalepko z načrtom priklopa. Če pa se je nalepka izgubila, pa se mogoče najde kaj na spletni strani Elektrokovine, sedaj pod imenom ELKO

[toni01]

sem ze pogledal na pokrov, kot tudi pri elektrokovini, pa nazalost nisem
nasel informacije o priklopu.

[ElGrigon]

UVW napajanje in prosti konec na YXZ za nižjo hitrost.
YXZ napajanje in mostiček med UVW za višjo hitrost.

[toni01]

Hvala za informacije. Me pa se zanima, na kaksen nacin se dimenzionira bimetalni
zascitni rele, ki bo namescen za kontaktorjem.
Ali je prav, da se dimenzionira na In x 0.58 = 2.4A x .58 = 1.4A in drugi 2.6A x 0.58 = 1.5A ali bi moral nastaviti vecji prozilni tok?

Hvala

[psevdonim]

tisto 0,58 se uporablja pri vezavi zvezda-trikot. Tukaj prepišeš iz tablice: 2,4A za višje in 2,6A za nižje obrate. P.S.: s katerim programom združiš dve sliki v eno ? V Irfan View ne najdem te funkcije.

[Nace]

Nastavi toliko kot piše na tablici.

LP Nace

[poule]

Tako majhne moči se zaganja direktno (direktni zagon).
Bimetal nastavi na nazivni tok. Faktor 0,58 se uporablja pri zagonu zvezda/trikot pri vezavi bimetala za kontaktorjem...

[toni01]

Hvala za pojasnjene odgovore. Kar se tice slike, sem naredil zelo enostavno in sicer
kar v MS Picture Manager sem pomanjsal (resolucija) in obrezal, potem pa sem obe
dal v Paint in eno prenesel v drugo pa je.
