PrispevekObjavljeno: Pon Sep 05, 2022 2:35 pm    Naslov sporočila:   Odgovori s citatom

Tak podatek sem zasledil. Sprašujem se, ali se to nanaša na delovanje brez hladilnika ali s hladilnikom. Pri Motorolinem 2N5583 npr. piše 1.0W pri Ta=25C ter 5.0W pri Tc=25C. Opazil sem, da se v tabelah pogosto podaja prvi podatek (v tem primeru tudi pri web-bcs), vendar assumption is the mother of.....
V konkretnem vezju je disipacija lahko preko 1W.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 317
Aktiv.: 2.06
Kraj: Ljubljana

PrispevekObjavljeno: Tor Sep 06, 2022 2:31 am    Naslov sporočila:  Re: Namesto 2N5583 sem vgradil 2N2905A Odgovori s citatom

bostjang je napisal/a:
Dela v redu. Pri frekvencah nad 10MHz (do 15) pride do malenkostnega upada amplitude, ampak vzrok je lahko drugje. Pod tem pa je signal na oko enak kot pri drugem generatorju.


Če amplituda začne padati že pri 10MHz pri tranzistorju ki ima ft>200MHz potem predvidevam da je orientacija tranzistorja s skupnim kolektorjem. To je od vseh treh orientacij najslabša vezava za ojačanje visokih frekvenc, ker je na vhodu (bazi) visoka impedanca in parazitne kapacitivnosti toliko bolj vplivajo na ojačanje oziroma dušenje signala.

Kakorkoli, če si se že odločil improvizirati sem ti poiskal še nekaj tranzistorjev.

BFY64 ~ BFJ64 - podobno kot 2N2905

BC313, 2N3244, 2N3467, 2N3635, 2N3637, 2N4032, 2N4033, 2N5023 - malenkost večja moč od 2N2905

2N4405, 2N5323 / BSS18 - večja moč


Meni so od vseh teh še najbolj všeč karakteristike od 2N3635, 2N3637 zaradi majhnih parazitnih kapacitivnosti, kako se bi pa kateri od teh dejansko obnašal v vezju pa ... Question Rolling Eyes .

_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 317
Aktiv.: 2.06
Kraj: Ljubljana

PrispevekObjavljeno: Čet Sep 08, 2022 1:58 am    Naslov sporočila:   Odgovori s citatom

Sem pobrskal po svojih predalčkih, vrečkah in škatlicah in našel sledeče.

2N3502 4kom. (rabljeni, zelo kratke nogice) - majčkeno večja moč in majčkeno hitrejši odzivni čas kot 2N2905, ostale karakteristike so podobne.

Potem sem našel še nekatere primerne ki se jih pa itak dobi pri naših dobaviteljih.

2N2905, 2N4033, 2N4037, BFY64, BFJ64 in BFX40.

Če si zainteresiran kontaktiraj na ZS.

_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
malci
Član
Član



Pridružen-a: Sob 15 Sep 2007 21:05
Prispevkov: 747
Aktiv.: 3.99
Kraj: Polhov Gradec

PrispevekObjavljeno: Pon Sep 12, 2022 9:43 pm    Naslov sporočila:   Odgovori s citatom

Pozdrav.

Doma ima 3 kom smd oamp nalotanih na DIP podnožje z oznako "D6Q". Ima 8 pin-ov, lahko je nekaj iz serije INA oz MAX ( current sense amplifier), nisem pa prepričan

Kako oz s katerim iskalnikom bi po SMD marking našel, kaj je to za en oamp?

lp

_________________
Elektronika za hobi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mosqito
Član
Član



Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 2237
Aktiv.: 26.98

PrispevekObjavljeno: Pon Sep 12, 2022 10:41 pm    Naslov sporočila:   Odgovori s citatom

Imaš fotografijo? Zelo bi pomagala slika logotipa.
_________________
Always going the extra mile.
Nazaj na vrh
Prisoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1557
Aktiv.: 12.55
Kraj: Medvode - med vodami

PrispevekObjavljeno: Pon Sep 12, 2022 11:45 pm    Naslov sporočila:   Odgovori s citatom

malci je napisal/a:
Pozdrav.
Doma ima 3 kom smd oamp nalotanih na DIP podnožje z oznako "D6Q". Ima 8 pin-ov, lahko je nekaj iz serije INA oz MAX ( current sense amplifier), nisem pa prepričan
Kako oz s katerim iskalnikom bi po SMD marking našel, kaj je to za en oamp?
lp

SMD oznako D6Q ima AD5160BRJZ5-R2, 5kΩ digitalni potenciometer z spi vmesnikom, ki je v SOT-23-8, vendar glede na tvoj opis funkcije postajam malo skeptičen.

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
malci
Član
Član



Pridružen-a: Sob 15 Sep 2007 21:05
Prispevkov: 747
Aktiv.: 3.99
Kraj: Polhov Gradec

PrispevekObjavljeno: Tor Sep 13, 2022 8:11 pm    Naslov sporočila:   Odgovori s citatom

Citiram:
SMD oznako D6Q ima AD5160BRJZ5-R2, 5kΩ digitalni potenciometer z spi vmesnikom, ki je v SOT-23-8,


Dušan hvala. Res bi bil lahko digitalni potenciometer, za test ( misleč da so pini A,B,W optično ločeni od SPI-ja) sem jih nabavil pred3,4 mogoče5+ leti nazaj, potem pa pospravil v predal. Po tem pa sem se ukvarjal še (in se še ukvarjam) z current sense ampi in sem to avtomatko povezal z njimi.

Me pa res zanima, kje in na kakšen način ti je to uspelo izbrskati?

lp

_________________
Elektronika za hobi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1557
Aktiv.: 12.55
Kraj: Medvode - med vodami

PrispevekObjavljeno: Tor Sep 13, 2022 10:06 pm    Naslov sporočila:   Odgovori s citatom

Nič posebnega. Potem, ko moja plačljiva pdf verzija smd kod Turuta 2019 ne vsebuje te D6Q oznake, sem iskal v množici online iskalnikov smd kod po spletu.
Problem je, ker niso vse baze popolne, ene imajo manj, druge več...še največ jih je imela ruska stran chip.tomsk.ru, ki je na tleh že nekaj časa...

Izmed množice ostalih smd iskalnikov so spodnji iskalniki našli D6Q kodo.
https://www.hotenda.com/
http://www.dl7avf.info/charts/smdcode/cd.html#TOC
https://www.ecworld.ru/support/sdd/smdcod.htm
https://caxapa.ru/codebook/
https://elwo.ru/news/d6_smd_markirovka/2020-10-24-721

smd kode na sosednjem forumu:
https://s5tech.net/viewtopic.php?f=128&t=136
https://s5tech.net/viewtopic.php?f=128&t=13463

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mucek
Član
Član



Pridružen-a: Tor 01 Avg 2006 10:47
Prispevkov: 5091
Aktiv.: 25.35
Kraj: Domzale

PrispevekObjavljeno: Sob Okt 22, 2022 6:06 pm    Naslov sporočila:   Odgovori s citatom

Ima kdo pri roki kos ali dva AT90CAN128? Bi rabil asap ...

Lp, G

_________________
...lahko pa se tudi motim ...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
rudiP
Član
Član



Pridružen-a: Tor 07 Avg 2007 15:30
Prispevkov: 1232
Aktiv.: 6.54
Kraj: KOPER

PrispevekObjavljeno: Sob Okt 22, 2022 8:03 pm    Naslov sporočila:  AT90CAN128 Odgovori s citatom

Imam enega na tvoji ploščici. Pokliči na tf !
_________________
Lep pozdrav iz Kopra Rudi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 435
Aktiv.: 2.24
Kraj: Levec

PrispevekObjavljeno: Čet Dec 01, 2022 9:21 am    Naslov sporočila:   Odgovori s citatom

Iščem plakat za v delavnico.

Nekoč, nekje sem videl, da je bilo nekaj oblikovanih plakatov z SMD ohišji, baravmi uporov, enačbami, standardnimi komponentami.....

Iščem, googlam in ne najdem.

Če kdo ve oziroma ima linke se priporočam.
Sem podal primer v prilogi.



 Opis:
 Velikost datoteke:  235.98 KB
 Pogledana:  12 krat




_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
mateik
Član
Član



Pridružen-a: Sob 06 Avg 2022 18:31
Prispevkov: 34
Aktiv.: 5.82
Kraj: Ljubljana

PrispevekObjavljeno: Čet Dec 01, 2022 10:51 pm    Naslov sporočila:   Odgovori s citatom

Takole?

Ali takole?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 435
Aktiv.: 2.24
Kraj: Levec

PrispevekObjavljeno: Pet Dec 02, 2022 12:27 pm    Naslov sporočila:   Odgovori s citatom

Tudi to ja, samo rabim v digitalni obliki, da si ga lahko sestavim kar rabim.

Bil je nek velik plakat mislim da A3.

_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
a.vidmar
Član
Član



Pridružen-a: Ned 08 Jul 2007 11:03
Prispevkov: 1106
Aktiv.: 5.84
Kraj: Postojna

PrispevekObjavljeno: Pet Dec 02, 2022 1:12 pm    Naslov sporočila:   Odgovori s citatom

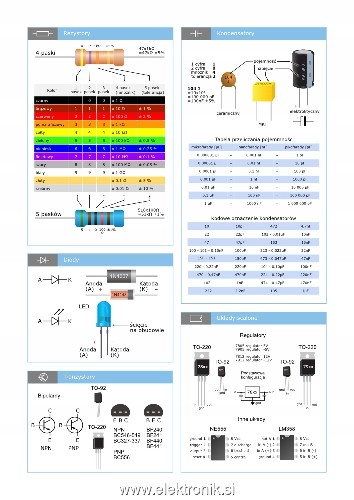

Kaj takega?

https://builtbybendotnet.files.wordpress.com/2013/09/electronicsposterv2.jpg



 Opis:
 Velikost datoteke:  251.66 KB
 Pogledana:  11 krat




 Opis:
 Velikost datoteke:  476.65 KB
 Pogledana:  12 krat




 Opis:
 Velikost datoteke:  901.33 KB
 Pogledana:  16 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 435
Aktiv.: 2.24
Kraj: Levec

PrispevekObjavljeno: Pet Dec 02, 2022 2:31 pm    Naslov sporočila:   Odgovori s citatom

Hvala a.vidmar, to sem iskal.
_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
