No nwm če je prava tema, upam da je. V šoli sem dobil nalogo da moram narediti praktično nalogo.

In sicer vse je na osnovi 12V. Najprej moram iz pretvornika 220V v 12V katerega imamo v šoli potegniti kabel do grelca. Za grelec bom uporabil grelne svečke. Iz pretvornika morem tudi potegniti kabel da varovalk, od varovalk pa potem na temperaturni senzor kateri uravnava temparaturo vode v tem krožnem sistemu (KOT V AVTU) in sicer da bi naredil ko bi voda dosegla temperaturo 70 celzija bi se vkljopil ventilator ter vodna črpalka. Ko bi temperatura padla pod 70 celzija bi se pa vodna črpalka in ventilator izklopila. Imel bi pa tudi stikalo z katero bi lahko ročno izklopil vodno črpalko in ventilator.

Če bi temperatura vode narasla čez 90 stopinj bi se pa vklopila hupa ter prižgala rdečka led dioda.

Glede led diod:

Do 70 stopinj temperature bi cel čas svetila modra (rumena) led dioda, med 70-90 stopinj bi svetila zelena led dioda, nad 90 stopinj pa bi svetila rdeča led dioda.kakšen senzor mora to biti.

Sedaj pa nevem kako bi naredil da bi ob določeni temperaturi katero bi nastavil se sprožil kontakt preko releja iz senzorja, in potem da bi se kontakt ugasnil, ter

Tukaj slika kako sem mislil narediti jaz, vendar nwm kako bi naredil delovanje senzorja.
http://shra ni.si/f/2D/V6/QIrh7yZ/shema.png
(prosim dajte url brez razmaka.)

VSEM ISKRENO HVALA ZA POMOČ!!!

[legenda]

Samo potihem vprašam... ko prebiram besedilo ... a to je srednješolski nivo poznavanja slovenskega jezika? Kam gremo ???

[aljoš]

nwm, kako vas učijo pravopisa, ampak tukaj se ga pa le drži....

Torej.... dragi novi član foruma! Pozdravljen!

S tvojo nalogo je tako... mislim da si se obrnil na nas (forum) za pomoč pri domači nalogi. (katero moraš narediti sam!!!)

Si na dobri poti, zato začni z delom, če se ti pa zatakne, pa mirno vprašaj....

Namesto tebe pa nihče s foruma ne bo to naredil....

Pridno na delo, pa popravi kraj bivanja...

[borish5]

No saj zato sem vprašal vas. Shemo in vse sem si že preračunal in naredil, nevem pa kako bi naredil, da bi določil temperaturo za kontakte na senzorjih.

[PZUFIC]

Namig-> Ne pozabi na diferenco.

[aljoš]

Uporabi (namig) različne vrednosti bimetalov.. Vzameš takšne kot jih potrebuješ ti, se pravi za tiste temperature, pri kateri želiš, da ti odklopi oz. vklopi določeno zadevo.

[cerovac_i]

Upam da sem pravilno razumel vprašanje.

nwm = ne vem
rdečka led dioda = rdeča LED dioda

Če sem prav razumel, je problem kako doseči da ugasneta modra in zelena LED ko se prižge rdeča (90°C), ventilator in črpalka pa ostaneta naprej vklopljena.

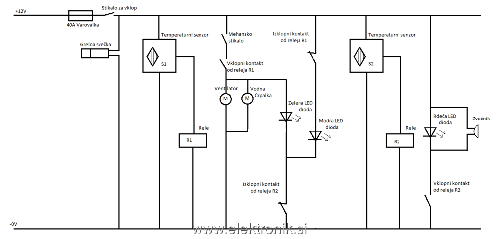

Sam bi predlagal rešitev iz priložene sheme. V tem primeru bi tudi rele R2 moral imeti mirovni in delovni (izklopni in vklopni) kontakt.
V primeru da je treba izklopiti tudi grelno svečko pri previsoki temperaturi, je treba tudi to povezati preko omenjenega mirovnega kontakta R2.
Seveda se problem da bolj elegantno rešiti z elektronskimi elementi namesto z releji. To bi bila potem čisto druga zgodba.

P.S.: Vidim da so me drugi že prehiteli dokler sem risal shemo.
