ervinja · Objavljeno: Ned Maj 13, 2012 1:38 pm Naslov sporočila: Uv Timer

Naredil sem timer za izklop UV 15w cevnih žarnic z elektronskimi dušilkami.
Sedaj je pa težava ko to dam skupaj ima taimer težave z zagonom ga kar resetira in to moram kar nekajkrat ponovit da se potem zažene.Deluje kot da žarnice povzročajo neke motnje.Dodal sem še omrežni filter pa nič ne pomaga,če pa odklopim luči pa dela normalno.Kaj storiti?
Tu je tudi link od timerja.
http://www.avr-projekte.de/timer.htm

David2204 · Objavljeno: Ned Maj 13, 2012 1:44 pm Naslov sporočila:

Verjetno je težava z regulatorjem napetosti. Ko vključiš rele, se napetost na izhodu regulatorja sesede, posledično sledi reset kontrolerja. Težava je v tem, da na izhodu napetostnega regulatorja nimaš nobenega pametnega kondenzatorja. Dodaj enega 220-330μF.

SimonS · Objavljeno: Ned Maj 13, 2012 1:49 pm Naslov sporočila:

Po mojih izkušnjah je zelo pomemben tudi kondenzator PRED regulatorjem. Mora biti ustrezno velik.

ervinja · Objavljeno: Ned Maj 13, 2012 4:23 pm Naslov sporočila:

Ja vredu samo zakaj pa dela ,če luči odklopim saj preklaplja 220 napetost je vedno ista ali so luči ali ne.

PZUFIC · Objavljeno: Ned Maj 13, 2012 5:29 pm Naslov sporočila:

Motnje. In dodaj pred in za LM keramični kondenzator.

SimonS · Objavljeno: Pon Maj 14, 2012 2:55 pm Naslov sporočila:

ervinja · Objavljeno: Pon Maj 14, 2012 6:45 pm Naslov sporočila:

SimonS to ne vem prosim ,če mi malo bolj objasniš ker sem že marsikaj priskusil pa noče delat.

PZUFIC · Objavljeno: Pon Maj 14, 2012 10:25 pm Naslov sporočila:

ervinja · Objavljeno: Čet Maj 17, 2012 5:49 pm Naslov sporočila:

Evo tudi to sem preiskusil pa ni uspeha vedno isto dela.Probal sem avtorja konaktirat pa se še ni odzval.

Highlag · Objavljeno: Čet Maj 17, 2012 6:24 pm Naslov sporočila:

Pripni shemo TIV.

Žarnice ob vklopu precej svinjajo po EM spektru. Ne pomaga niti to, da z relejem vklapljaš induktivno breme. Lahko poizkusiš med kontakta releja, ki se iskrita priključiti še LR filter (10R + 10n 250VAC zaporedno), ali pa celo varistor.

Sam imam slabe izkušnje z releji. Sam sem vklapljal samo 15W črpalko za centralno, pa sem stalno imel težave z sesuvanjem LCD ali CPU-ja. Na koncu sem releje zamenjal z triaki in Moc driverji za njih, pa dela že nekaj let brez napake.

SimonS · Objavljeno: Čet Maj 17, 2012 7:01 pm Naslov sporočila:

Oprosti malo pozno odgovarjam. Nekako sem spregledal.
Rele napravi na strani tuljavice ob izklopu "celo štalo" z inducirano napetostijo. Če nimaš ustrezne diode oz. nimaš dosti blizu tačkam in pravilno zvezano ti po celem Vcc dvigne napetost kar vodi v zaporo, reset določenih komponent.
Prav tako ob vklopu in izklopu porabnika nastane kar lep spekter motenj.
Prvo lahko rešiš z malce mošnejšim kondenzatorjem, ki ublaži, kar je pobegnilo diodi.
Drugo pa se da rešiti z RC filtrom. Popolnoma zadovoljivo se obnese tudi varistor.

Verjemi da sem dobil veliko sivih las in dosti časa - let sem rabil, da sem spoznal ti dve "zakonitosti".
Drugič pa raje uporabi kakšen BTA08 pa bo mir, kot so ti že predlagali Smile

ervinja · Objavljeno: Čet Maj 17, 2012 7:57 pm Naslov sporočila:

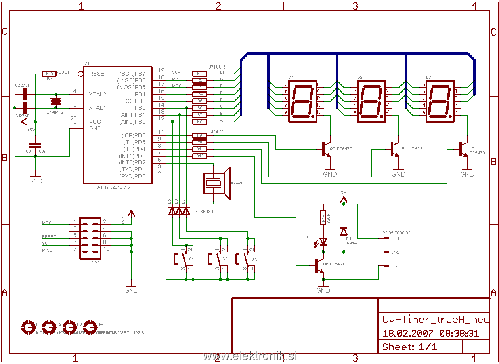

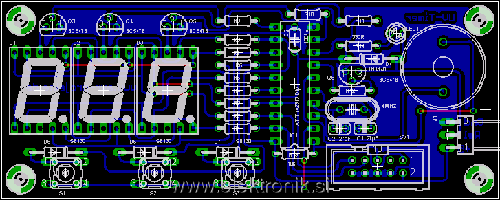

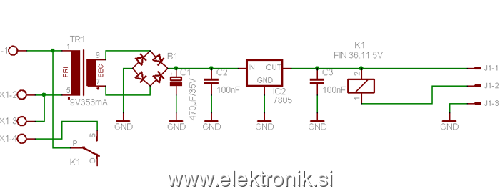

Tul so sheme

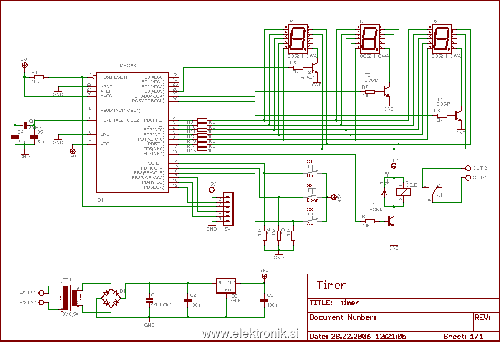

ervinja · Objavljeno: Pon Maj 21, 2012 10:31 pm Naslov sporočila:

Naredil se še tega ta pa dela brez težav ni mi jasno v čem je razlika.

PZUFIC · Objavljeno: Pon Maj 21, 2012 10:39 pm Naslov sporočila:

Zaščitna dioda na releju, če prav dimi, je prej ni bilo. Wink

Highlag · Objavljeno: Tor Maj 22, 2012 6:35 pm Naslov sporočila:

Dioda je pri tranzistorju.

Drugi je celo brez 100n pri procesorju. Prvi ima vhode tipk multipleksirane s tipkami. Drugi ne.

Motnje so kot

težko se jih je znebiti če ne veš preko česa te motijo.
Imaš za drugo vezje novo ploščico? Si jo na usmernik priključil enako? So bile vse žice enako speljane in podobno. Takšne stvari imajo pri motnjah vpliv.
