PrispevekObjavljeno: Čet Maj 31, 2012 7:58 pm    Naslov sporočila:  Osciloskop Iskra MA 4046 Odgovori s citatom

Molio bih za pomoć ako neko jošš uvek ima ššemu za osciloskop Iskra MA 4046

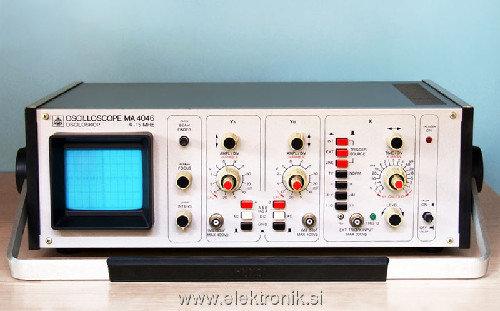

Stavio sam fotografiju kako izgleda.
Hvala najlepšše, i pozdrav svim članovima foruma!

David



 Opis:
 Velikost datoteke:  86.75 KB
 Pogledana:  82 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
darko
Član
Član



Pridružen-a: Ned 11 Apr 2004 14:05
Prispevkov: 17
Aktiv.: 0.09
Kraj: Kranj

PrispevekObjavljeno: Čet Maj 31, 2012 8:59 pm    Naslov sporočila:   Odgovori s citatom

imam fotokopijo načrtov. pošlji naslov, pa ti pošljem!
LP Darko
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Chiplic
Neznanec
Neznanec



Pridružen-a: Pet 25 Maj 2012 23:49
Prispevkov: 5
Aktiv.: 0.05
Kraj: Vojvodina

PrispevekObjavljeno: Čet Maj 31, 2012 9:22 pm    Naslov sporočila:   Odgovori s citatom

HVALA na brzom odgovoru!

Moj email: alterantego@gmail.com

Mnogo hvala još jednom i pozdrav!
David
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5742
Aktiv.: 31.82
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Čet Maj 31, 2012 9:27 pm    Naslov sporočila:   Odgovori s citatom

darko je napisal/a:
imam fotokopijo načrtov. pošlji naslov, pa ti pošljem!

A ne bi poskeniral in pripel na forum? Mogoče pride še komu prav. Če je problem skener, pošlji na naslov društva, pa bom jaz spravil gor.

Lp, Frenki
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
Chiplic
Neznanec
Neznanec



Pridružen-a: Pet 25 Maj 2012 23:49
Prispevkov: 5
Aktiv.: 0.05
Kraj: Vojvodina

PrispevekObjavljeno: Čet Maj 31, 2012 9:41 pm    Naslov sporočila:   Odgovori s citatom

Ja se izvinjavam, onda ja nisam dobro razumeo, imate samo na papiru?

Može li onda neko da skenira i okači ovde na forum, ili kao sto je rekao Frenki?

Možda će trebati i drugima, hvala vam.
David
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5742
Aktiv.: 31.82
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Sre Jun 13, 2012 1:43 pm    Naslov sporočila:   Odgovori s citatom

Darko hvala za poslano. Prilagam skenirane sheme.

Lp, Frenki



 Opis:

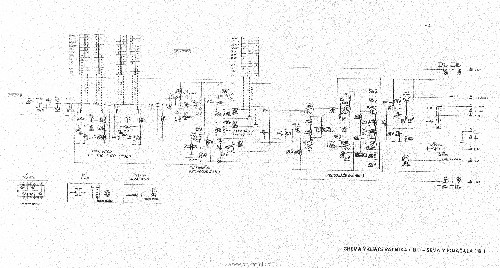

MA 4046 shema 1
 Velikost datoteke:  3.01 MB
 Pogledana:  122 krat




 Opis:

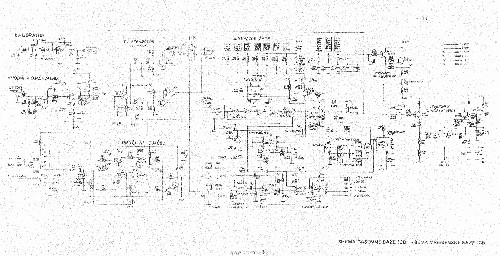

MA 4046 shema 2
 Velikost datoteke:  2.94 MB
 Pogledana:  112 krat




 Opis:

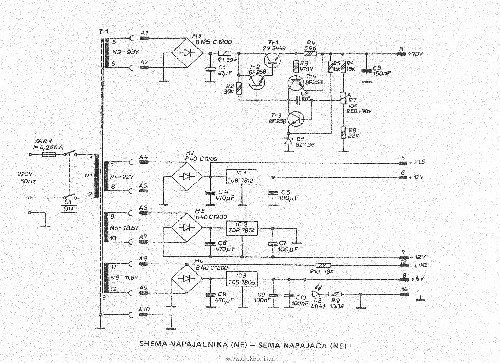

MA 4046 shema 3
 Velikost datoteke:  2.99 MB
 Pogledana:  105 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
Chiplic
Neznanec
Neznanec



Pridružen-a: Pet 25 Maj 2012 23:49
Prispevkov: 5
Aktiv.: 0.05
Kraj: Vojvodina

PrispevekObjavljeno: Čet Jun 14, 2012 5:40 pm    Naslov sporočila:   Odgovori s citatom

Hvala Darko na poslatim šemama, i hvala Frenki koji je skenirao i postavio.
Izgleda da su šeme za MA4049, ali i ovako će mi pomoći. Ipak sam zamolio i člana PPG78 koji je pisao da ima šemu za MA4046 ako može da ih postavi.

Hvala još jednom svima, David
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dim
Neznanec
Neznanec



Pridružen-a: Ned 21 Okt 2012 21:29
Prispevkov: 1
Aktiv.: 0.01

PrispevekObjavljeno: Čet Okt 25, 2012 9:06 am    Naslov sporočila:  Re: Osciloskop Iskra MA 4046 Odgovori s citatom

jaz bi tudi rabil načrte za ma4046
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
spaxa011
Neznanec
Neznanec



Pridružen-a: Čet 22 Nov 2012 14:09
Prispevkov: 2
Aktiv.: 0.02

PrispevekObjavljeno: Čet Nov 22, 2012 2:33 pm    Naslov sporočila:   Odgovori s citatom

Pozdrav svima,

borim se sa MA4070, probio mu je tranzistor BFJ45 tako sto baza-emitor dioda vise ne postoji - otvorena veza, u visokonaponskom stepenu, zamenio sa slicnim - BFX34, on se sada samo jako greje a i dalje nemam ni visoki napon, ni napon fokusa, odnosno nijedan od tih napona koji dolaze sa tog trafoa.
Cini mi se da sve ostalo radi - menja se napon na otklonskim plocama kad pomeram X-pos i Y-pos.
Neki savet ili sema bi mi puno pomogla, posto nemam puno iskustva sa popravkom osciloskopa.
Unapred hvala!

Pozdravljeni vsi,

sem borijo z MA4070, ki ga tranzistor BFJ45 s pozivom baza emitor dioda ne obstaja več - odprt odnos, v visoko napetost, se nadomesti z bivati ​​- BFX34, je zdaj le zelo vroče in še nimajo visoke napetosti, napetost je poudarek, ali pa nobena od teh napetosti, ki prihajajo iz transformatorja.
Zdi se mi, da vse ostalo deluje - spreminjanje napetost na odklonske plošče, ko Pomera X-in Y-pos pos.
Nekaj ​​nasvetov ali shema bi pomagal veliko, ker nimam veliko izkušenj s popravilom osciloskop.
Hvala vnaprej!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Machi
Neznanec
Neznanec



Pridružen-a: Sob 27 Apr 2013 17:56
Prispevkov: 1
Aktiv.: 0.01

PrispevekObjavljeno: Pon Apr 29, 2013 10:15 am    Naslov sporočila:   Odgovori s citatom

Chiplic je napisal/a:
Ja se izvinjavam, onda ja nisam dobro razumeo, imate samo na papiru?

Može li onda neko da skenira i okači ovde na forum, ili kao sto je rekao Frenki?

Možda će trebati i drugima, hvala vam.
David


Baš se veselim što sam pronašao ove sheme samo da ih još uspijem skinuti bilo bi dobro Smile

Hvala dobrim ljudima.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
spaxa011
Neznanec
Neznanec



Pridružen-a: Čet 22 Nov 2012 14:09
Prispevkov: 2
Aktiv.: 0.02

PrispevekObjavljeno: Sob Nov 30, 2013 3:42 am    Naslov sporočila:   Odgovori s citatom

Ima li neko podatak koliki je ubrzavajuci visoki napon, na sekundaru trafoa, dakle pre utrostrucivaca, kod ove serije osciloskopa (MA4XXX) ? Razmisljam da izbacim kompletan originalni izvor VN, samo ne znam koji se napon ocekuje, da bih izabrao sta bi bila alternativa.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
skalicki
Neznanec
Neznanec



Pridružen-a: Ned 24 Jan 2016 13:25
Prispevkov: 1
Aktiv.: 0.02
Kraj: Celje

PrispevekObjavljeno: Ned Jan 24, 2016 1:37 pm    Naslov sporočila:   Odgovori s citatom

jaz bi tudi rabil načrte za ma4046
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
borzon
Član
Član



Pridružen-a: Čet 17 Sep 2015 23:14
Prispevkov: 128
Aktiv.: 2.06
Kraj: Postojna

PrispevekObjavljeno: Sob Maj 06, 2017 8:48 am    Naslov sporočila:   Odgovori s citatom

Načrti za Iskra MA4046 so tukaj:

http://s536.photobucket.com/user/chiplic/media/Iskra%20MA4046/Vezna_ploca_PP.png.html
