[lojzek]

Drugače pa še to..

Včeraj mi je prvič uspelo napisat test program(ček) za AVRja, ki je delal od prve.
Namreč, testiram komunikacijo med dvema uC jema, ki sta sedaj še 10cm vsaksebi, kmalu pa bo med njima cca 3km telefonske parice. Med njima bosta SP485. Upam, da bo neslo

Pa še nekaj, napol on topic.
Sem po skoraj tednu dela delavnico malce predelal. Prej je bilo šare toliko, da tudi piva ni bilo več možno na mizo postavit. Sedaj pa sem zmizaril nov regalček (šaro z mize je pospravila po škatlah žena - jaz sem prvi dan pospravljanja obupal) in sedaj je regal na mestu in se suši barva na njem. Kompjuter pa sem takoj postavil podenj in zagnal....
Je pa sedaj problem do mize priti, ko je vsa šara naokoli. Še kak teden dela

[aly]

[lojzek]

@aly:
Lahko malce dokumentiram, kako bo to šlo (pri meni gre pooočasi), seveda če je interes.

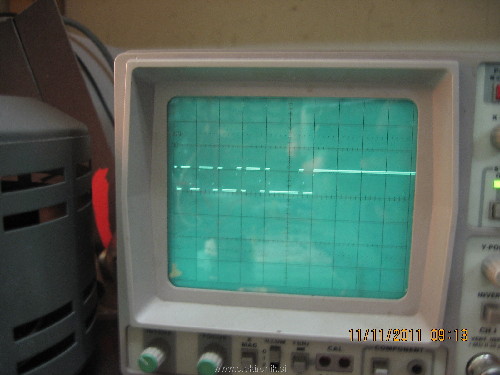

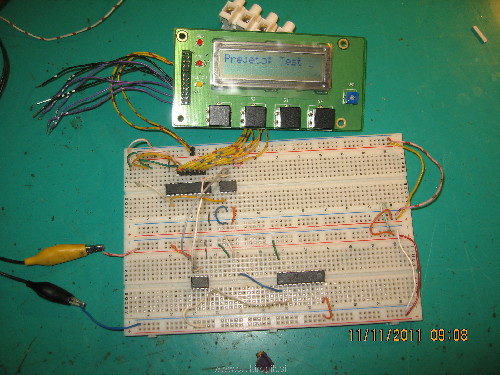

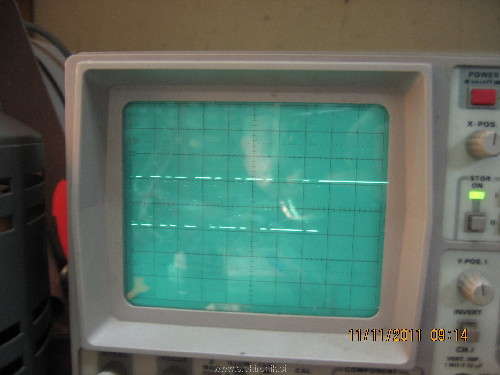

Za pokušino tri slikice. Testno poteka prenos pri 4800 baudih.

Nadaljevanje drugi teden, ko mi telefonisti pokažejo parico.

[aly]

Jaz vidim tu še en problem - za RS485 rabiš 3 žice za komunikacijo.
A, B, GND.
Čip namreč ni vsemogočen in morajo biti vhodne linije nekje znotraj delovnega območja, ki je ponavadi +/- 7V max.
Na 3 km, sploh ob nevihti, boš to po moje težko do dosegel. Parica ima namreč samo dve žili in mase ne moreš potegnit...

Katero elektrarno pa boš nadziral?

[Jaka57]

Kaj pa tokovna zanka?
Za tako razdaljo naj ne bi bil problem.

[lojzek]

Evo pa sem spet prišel do svoje teme, pa šele sedaj sem opazil:)

Da bom naletel na probleme, mi je povsem jasno.

Ne gre za neko "hudo" komunikacijo. Moj "podatek" bo sedaj dolg samo osem bitov, se pravi osem stanj. Tudi prenos se bo izvajal kar poredko. Gre se za neko daljinsko signalizacijo. Nobenega krmiljenja -> torej tu ni centrala.

Na skupni signalni sistem bi (bom) namreč povezal eno našo trafo postajo brez posadke.

Najprej, da bi se mogoče kaj tudi naučil, sem želel poskusiti z neko modernejšo verzijo komunikacije, ki bi v osnovi (po potrebi v prihodnosti) lahko prenašala tudi večje količine podatkov.
Če to ne bo šlo, kot je želja, lahko še vseeno na oddajno stran dam čisto navaden rele, na sprejemno pa optokopler. Stara tehnika, ki ne zataji.

Ker so pa PTT kabli predvsem v energetskih kanalih - nad zemljo jih zunaj stavb ni, mogoče strela ne bo tak problem. Bomo videli.

Sedaj še čakam na parico, ker sva tako jaz kot telefonist zaposlena z drugimi stvarmi.

[aly]

[igor_k]

Na takšni razdalji 485 brez galvanske ločitve ne bo dolgo delal. S tem, da zadeva sploh ne bo delovala samo z eno parico, kot ti je že aly povedal, ker rabiš še tretjo žico - maso.

[bojans]

Sicer nimam pojma o prenosu podatkov. . Če pa dovolite moje razmišljanje.
Na 1 km in 1 leto se zna zgodit kar nekaj stvari.

Od tega, da 10 ton traktor "čez pelje" do tega da sterela "vseka" v bližnjo smreko. Nekatere so opozorili o "napetosti koraka". Ko strela "seka" imej nogi čim bolj skupaj!!!!

Tako da na 1 km razdalje bo po moje težko tako amatersko zagotoviti zanesljivo komunikacijo med napravami. Morda RS424 - tokovna zanka.

Glej začetek! In predvidi motnje. Če je stvar, ki krmili pomembnejšo zadevo. Premisli.

[protoncek]

Če rabiš samo 8 stanj je mogoče varianta nekaj, kar se je včasih uporabljalo za daljinski prenos alarma - šlo pa je z avdio signali - recimo 2 k pisk je pomenil nulo, 4 k pa enko...zadeva je delovala dosti več kot samo 3 km daleč preko telekomovih paric. Zadeva je gotovo obupno počasna, ampak z obzirom na situacijo bi lahko prenašal en bit na sekundo pa bi bilo dovolj...
BTW...telefonske žice niso samo v zemlji - kar dosti krajev poznam, kjer so še v zraku. Naš kraj je npr. med njimi

[red_mamba]

za 8 stanj lahk tudi DTMF signale posljes

[aly]

[protoncek]

Aha...hvala za pojasnilo. Nisem vedel kaj je to, samo kako deluje...

[Silvo]

[Jaka57]

@Silvo: tudi mi smo imeli rešeno povezavo na razdalji (zračni) cca. 1km, s tem, da je bilo žice(parica) cca.3km, s tokovno zanko 20mA.
V tem dokumentu je opis vmesnika, katerega pa lahko narediš po svoje, saj je relativno enostaven, v tem pdf-ju pa nekaj osnov in občutljivost na motnje.
