[vilko]

S temi elementi še nisem imel opravka. Prišla mi je v roko fotokombinacija oddajna dioda in sprejemni mislim tranzistor.
No ugotovil sem, da oddajna dioda ne sveti (tako da sem jo prilopil na enomerno napetost preko upora in gledal skozi fotoaparat mobitela. Ta dioda ni svetila, tista od daljinca za tv pa je.)

Naročil sem drugo diodo, ki bo (verjetno) svetila, a sedaj sem pred dilemo, kako vezati foto tranzistor. Ne vem kje je emitor, kje kolektor in kaj vezati na tretji kontakt. Ne vem ali je PNP ali NPN. Gledal sem na farnellu podobne elemente a nisem postal nič bolj moder. Prav gotovo vas je veliko, ki ste na tem podkovani in mi boste lahko pomagali.

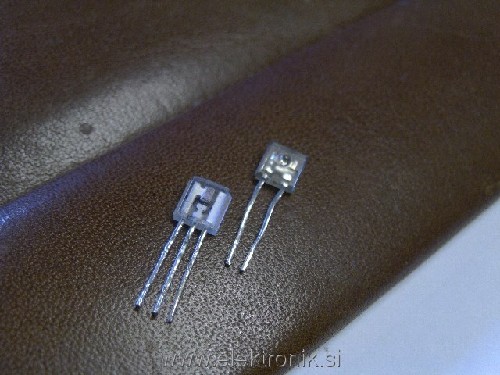

Razlago, kateri pin kam, naslonite na priloženo fotografijo. Hvala.

VS

[RGorazd]

Ni nujno, da dioda ne "sveti". A si pomeril z ampermetrom? Lahko je spekter tako globoko v IR, da je tudi fotoaparat ne zazna več.

LP G

[reber]

Če odpreš staro miško ali kakšen tiskalnik, boš notri našel IR LED in foto tranzistor. Če gre za rotacijski enkoder, potem imaš vedno v enem ohišju 2 tranzistorja, ki ima 4 priključke, lahko pa tudi samo 3 in v pretežni večini primerov so to NPN tranzistorji.

Preizkus je preprost, ker imaš dostop le do collectorja in emitterja, baza ni dostopna, ker ni nobene potrebe. Če lahko z ohmmetrom preizkusiš klasičen tranzistor, ne vidim razloga, zakaj ne bi še fototranzistorja. Kako ugotoviš razpored priključkov? preprosto tako, da meriš v obe smeri, ena je tista prava, ki ti pokaže, za vir svetlobe uporabiš klasično žarnico na žarilno nitko. Če je žarnica priključena na izmenično napetost, lahko z osciloskopom vidiš nekaj sinusoidi podobnega, seveda moraš tranzistor vezat z emittorjem na GND in uporabiti pull-up upor in seveda to priključit na napajanje.

IR LED je običajno GaAr, ki ima padec napetosti nekje okoli 1,1V tako da lahko na ta način ugotoviš A in K, seveda spet priključiš LED na napajanje do 5V seveda s preduporom. Če je priključena narobe, bo napajalna napetost v celoti na LED, če pa je priključena prav, bo na LED le tistih 1,1V, seveda odvisno od toka, ki teče skoznjo (večji tok, večji padec). 5V še ne bo previsoka napetost, da bi skuril LED z napačno polariteto. No, če je LED priključena narobe, potem tudi tok ne bo tekel.

Treba bo narediti nekaj meritev po šolsko preprosto ugibaš, priključiš in meriš, če delaš z majhnimi napetostmi in z omejenim tokom, ne skuriš ničesar.
Ko ugotoviš priključke LED in tranzistorja, lahko potem zadevo testiraš direktno brez žarnice in mora biti odziv na tranzistorju. Pull-up za tranzistor naj bo več kot 10K. Presenečen boš, kako fletno se je igrati s tem

Take pare IR LED in fototranzistorja najdeš v raznorazni elektronski krami, kot so videorekorderji, CD-ROM, miške, tiskalniki, ...

[blay44]

Če pa je foto tranzistor iz Tv-ja, tja do 90let, pa se tranzistor preizkuša kot običajni z diodnim testerjem. S tem, da se določi emiter po nekoliko večjem padcu prevodnega spoja B-E. Seveda pa mora biti tranzistor prekrit, recimo s koščkom folije.

LP

[vilko]

Ali se iz oblik elektrod, ki se vidijo na sliki, da sklepati, kateri kontakt je kaj?

[blay44]

Kolikor jaz poznam tranzistorje, so debelejše podloge običajno kolektorji.

Lp

[lojzek]

Vilko, v tem primeru bi te iz zagate hitro rešil "TESTER ZA VSAKO DELAVNICO". Če si ga še nisi naredil, pa ga je kdo v tvoji bližini

Drugače pa imam nekaj podobnega doma v predalniku. zraveni imam zapisan pinout ali pa vsaj tip.. Če bo potrebno
