Enkoder in D-flip flop


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
KMX
Član
Član



Pridružen-a: Sre 28 Jan 2009 16:49
Prispevkov: 308
Aktiv.: 1.54
Kraj: NOVA CERKEV
PrispevekObjavljeno: Pon Jul 02, 2012 10:57 pm    Naslov sporočila:  Enkoder in D-flip flop Odgovori s citatom
Pozdravljeni!

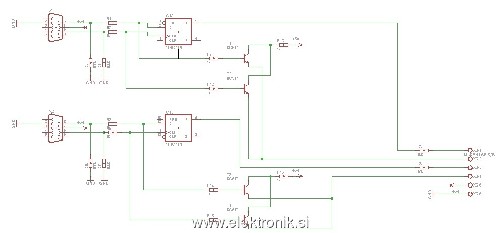

Ali bi takšno vezje delovalo za interpretacijo signalov iz kvadraturnega optičnega enkoderja? Še manjkajo kakšni filtri...?

Hvala in lep pozdrav!

 Opis:
 Velikost datoteke:  57.4 KB
 Pogledana:  71 krat

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.66
Kraj: Kranj - struževo
PrispevekObjavljeno: Sre Jul 04, 2012 6:21 pm    Naslov sporočila:   Odgovori s citatom
Nariši si časovni potek signalov ali pa poženi simulacijo.
Pull-up in open-collector ni rešitev za kakšne spodobne hitrosti.
Še najlažje je uporabiti mikrokontroler, ki ima enkoderski modul že vgrajen v hardverski Timer.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
KMX
Član
Član



Pridružen-a: Sre 28 Jan 2009 16:49
Prispevkov: 308
Aktiv.: 1.54
Kraj: NOVA CERKEV
PrispevekObjavljeno: Sre Jul 04, 2012 7:35 pm    Naslov sporočila:   Odgovori s citatom
Mislim, da je D flip flop pravilno uporabljen za določanje smeri, zanima me edino OR vezje s tranzistorjema. Bi moral tam še kaj dodati? Sicer je pa to bolj raziskovalne narave, tako da zaenkrat hitrost ne bo pomembna.

Lp
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.66
Kraj: Kranj - struževo
PrispevekObjavljeno: Sre Jul 04, 2012 8:54 pm    Naslov sporočila:   Odgovori s citatom
Emm ja, tisti štirje tranzistorji so narobe povezani.
Open collector naredi z emitorjem na masi. Če bi rad neinvertirane signale, pa vzemi PNP tranzistorje.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
KMX
Član
Član



Pridružen-a: Sre 28 Jan 2009 16:49
Prispevkov: 308
Aktiv.: 1.54
Kraj: NOVA CERKEV
PrispevekObjavljeno: Sre Jul 04, 2012 10:45 pm    Naslov sporočila:   Odgovori s citatom
OK, hvala zaenkrat.
