Pozdravljeni,

prvič sem se srečal s pic-i. Programiral sem že krmilnike kot so Siemens simatic, Omron,... ampak mikrokrmilnike pa še ne.

Želel bi narediti tri kopije obstoječega pic-a PIC18F2525.

Prvi problem je, da picov nimam, bom jih naročil pri Farnelu oz. če jih ima slučajno kdo doma, bi jih prišel iskat.

Drugi in glavni problem pa je, da tega še nisem delal in nevem kje začet.

Imam Pic programator VM111 in PICkit 2 starter Kit.

Z VM111 sem v programu PicProg2009 uspel prebrati kodo s funkcijo "Read all data", ali bi bilo vredu če sedaj vstavim drug prazen pic in pritisnem "Write all data to Pic" ?

sumljivo je, da ta programator sploh ne podpira tega pica, saj ga ni na seznamu vendar program vseeno prebere.
Na Pickit2 pa nimam 28 pinskega podnožja, zato z njim še nisem eksperimentiral.

In še eno vprašanje, če mi je uspelo prebrati neke podatke iz Pic-a, je možno, da potem program ni zaščitem in ga je možno prebrati?

Prilagam datoteko ki mi jo je uspelo prebrati.

[matjazkariz]

Sem importiral v MPLab. Nekam kratek se mi zdi ta programček. Čemu pa naj bi služil? Sicer fuse biti mi kažejo, da koda ni zaščitena.
Naj bi uporabljal externi RC oscilator, pri čemer je RA6 konfiguriran kot port in ne služi oscilatorju ter naj bi imel MCLR pin konfiguriran kot reset pin - se pravi ima pull-up upor nekje na vezju. Prosim preveri po tiskanini, če to drži.

[elpollo]

Hvala, pic je v elektroniki za induktivno zanko, ki se uporablja za dvig in sput zapornice. Elektronika ima dve induktivni zanki in dva izhoda za stanje vsake zanke.
Občutljivost in funkcije se nastavjajo na DIP stikalih. Glede pull up upora bom preveril jutri.

Pic je delno poškodoval indirektni udar strele.

[MvE]

Vidim da ti je z VM111 uspelo. Z demo ploščico, ki je priložena PICKIT2 si omejen na mikrokrmilnike z maksimalnim številom nogic, lahko pa enostavno z žičkami povežeš izhode iz programatorja na nogice pinov. Spodaj na sliki je opis izhodov, v datasheet-u PICa poglej kam jih priklopit:

PICKIT PIC18F2525
MCLR -> MCLR (pin 1)
VDD -> VDD (pin 20)
VSS -> VSS (pin 8 in 19)
PGD -> PGD (pin 28)
PGC -> PGC (pin 27)
AUX -> ni potrebno priklopiti

Slika je skopirana iz podobne teme: povezava

[elpollo]

[elpollo]

Tako, trenutno uporabljam PICKIT2, ker VM111 ne podpira veliko.

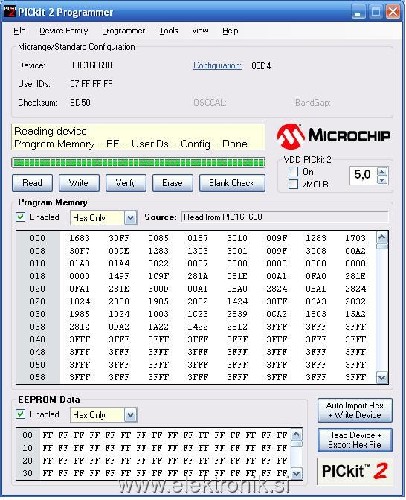

Ugotovil sem tudi, kako preverim če je program zaščiten s kodo.

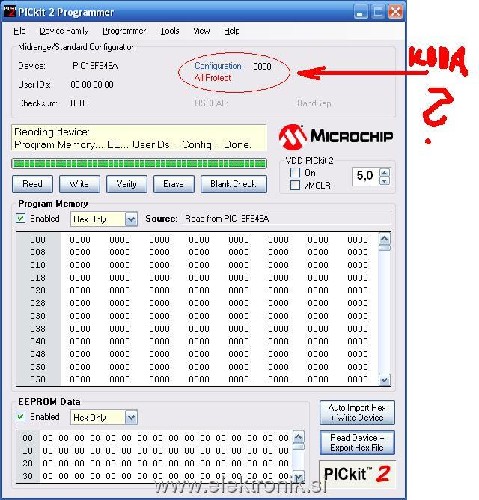

Ali so se mi sedaj vpisale same ničle v pic, ki je bil zaščiten s kodo?

[gumby]

Zaščita ne bi bila smiselna, če bi kljub temu lahko kopiral program, ane?

[elpollo]

[Highlag]

Ko rečeš vklopi zaščito se znotraj procesorja skuri kakšno diodo. Ni to neko geslo.

[matjazkariz]

[Highlag]

Zgleda da res. Sem imel v glavi napačno informacijo.

http://support2.microchip.com/KBSearch/KB_StdProb.aspx?ID=SQ6UJ9A00HY47
