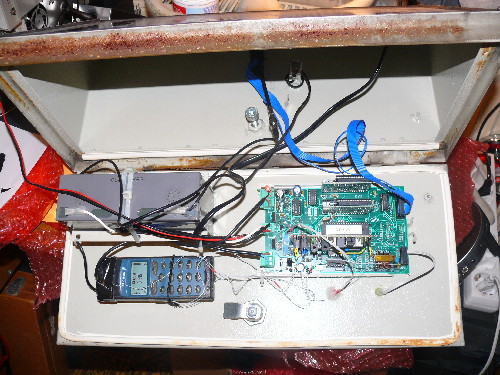

V popravilo sem dobil vremensko postajo na sončne celice, in sicer gre za postajo neznanega proizvajalca, montirana pa je bila na bližnjem hribu za potrebe padalcev. V njo je vgrajena stara "regla" Ericsson A1018s. Postaja meri hitrost,smer metra in pa temperaturo.
Samo delovanje: Tipki no/yes sta povezani s tiskanim vezjem, in pa tudi led dioda ki utripa na vrhu mobilnega telefona (ko nekdo kliče lučka utripa hitreje), postaja bi se morala takrat sama od sebe javiti, in direktno na (sklepam, da vhod na mikrofon) dati zvočni signal, ki pove uporabniku željene parametre.

Sam problem pa je v tem, da postaja ne javi sama od sebe. Delovanje javljanja pa mi ni preveč jasno, saj je tisti signal iz led diode na telefonu speljan na tranzistor, kateri pa bi moral zaznati razliko med hitrim in počasnim utripanjem led diode.

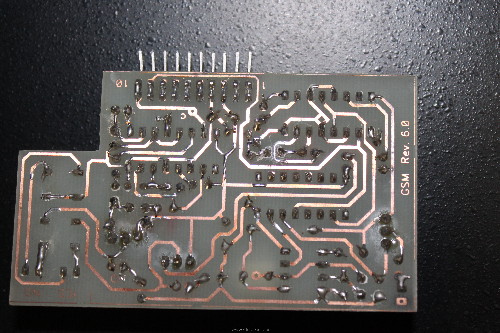

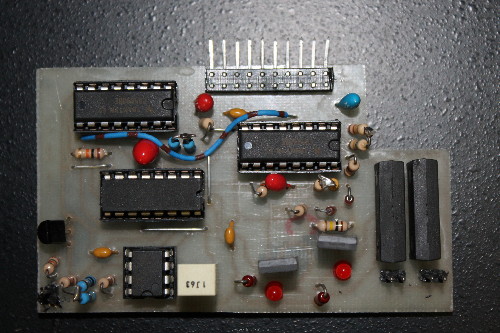

Na vezju so še: 2x CD4098BE, 1xHEF4017BP, 1XL555, BC547B
Vse navedeno sem že zamenjal z novimi.

Ima kdo mogoče kakšno idejo?
Že vnaprej hvala za pomoč.

Upam da je komu kaj jasno.

aly · Objavljeno: Čet Jul 05, 2012 10:08 pm Naslov sporočila:

Sem imel natančno enako postajo v delu.
Nekaj o tem je napisanega tudi na forumu.
Bom poskušal najti...

evo: http://www.elektronik.si/phpBB2/viewtopic.php?p=188074#188074
V mojem primeru je bil samo akumulator fuč.

aly · Objavljeno: Čet Jul 05, 2012 10:16 pm Naslov sporočila:

Delovanje je takšno, da mora biti postaja na svetlem, če želiš da deluje. Ponoči se namreč izklopi, da špara z elektriko.
Kako točno je narejena detekcija zvonenja jaz nisem raziskoval. Mogoče res preko LEDice.

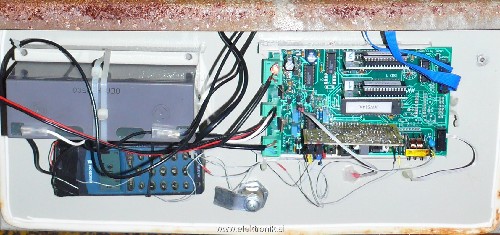

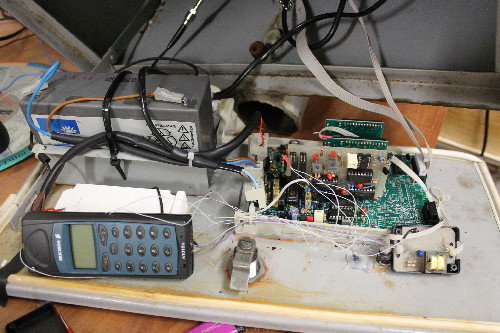

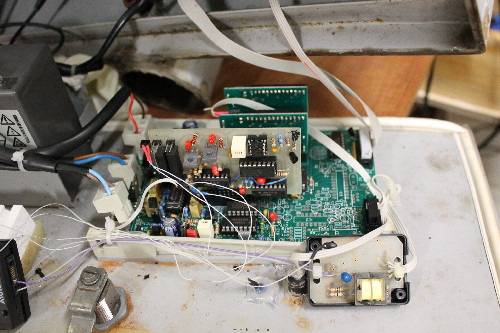

Če pride prav, tu sta dve fotki z mojega servisa.

jerny · Objavljeno: Pet Jul 06, 2012 9:18 am Naslov sporočila:

Hvala za odgovor.

Akumulator je dober. Vem, deluje preko fotoupora, meni se postaja normalno prižge le pri javljanju je problem. Obstajajo morda kje kakšne sheme?

aly · Objavljeno: Pet Jul 06, 2012 11:27 am Naslov sporočila:

To sem šraufal leta 2009. Takrat sem dobil kontakt od nekoga, ampak zasebnih sporočil nimam več za tri leta nazaj. Žal.

arksi · Objavljeno: Pet Jul 06, 2012 2:00 pm Naslov sporočila:

Najprej preveri čisto po "kmečko". Ali se GSM odzove, če pritisneš na tipko "YES"?

LP

jerny · Objavljeno: Pet Jul 06, 2012 3:15 pm Naslov sporočila:

Čisto po kmečko stvar dela, tudi tisti red rele ki krmili tipko deluje.

arksi · Objavljeno: Ned Jul 08, 2012 8:22 pm Naslov sporočila:

Torej, če vse "ročno" deluje bi bil potem lahko vzrok - ali na samem senzorju kateri kontrolira utripanje (fotoupor), ali pa v samem vezju (čipu-ih), ki zaznavajo hitrost utripanja LED diode. Preveri nekaj okoli tega.

LP

aly · Objavljeno: Pon Jul 09, 2012 11:45 am Naslov sporočila:

Se strinjam. Osciloskop bo v pomoč.

jerny · Objavljeno: Pon Jul 23, 2012 8:19 pm Naslov sporočila:

Nekako sem se prikopal do sheme plošče. Je lahko morda kriv kateri od kondenzatorjev na vezju?

aly · Objavljeno: Tor Jul 24, 2012 6:33 pm Naslov sporočila:

V levem spodnjem kotu je vezje, ki ti dela preglavice.
Nariši si časovni potek delovanja 4017 s temi signali in primerjaj s sliko iz osciloskopa. Preveri tudi delovanje in pravilno frekvenco na IC1 (555).

p.s. Če imaš še kakšno shemo te postaje, kar pogumno zmeči sem gor vse kar imaš, bo zelo koristno Smile

jerny · Objavljeno: Sre Jul 25, 2012 6:38 pm Naslov sporočila:

Koliko sem gledal je timer ne555 vedno na 5V. Kaj sploh počne reset pin ic4017 čipa? CKLIN je tudi vedno na 5v. Tam kjer je na shemi označen kondenzator 1M je na shemi kondenzator z oznako 1J63.
