krneki10 · Član Pridružen-a: Sre 20 Jun 2007 12:41 Prispevkov: 85 Aktiv.: 0.39

Starejša zvočnika znamke Wharfedale sta mi prenehala igrati. Eden še malo piska, drugi je pa popolnoma tiho. Eden je že enkrat bil popravljen, ampak je zdaj ponovno odpovedal.

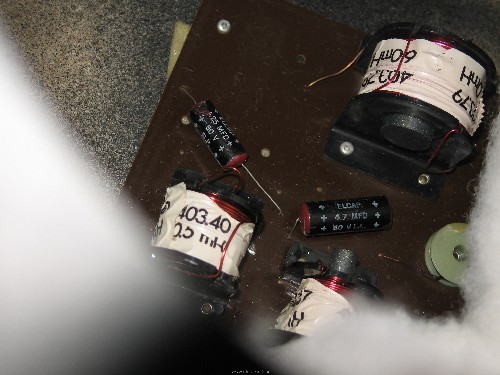

Tu je slika popravljenega vezja:

Ima kdo kakšno idejo, kako bi se lotil popravila? Kaj naj zamenjam?

cerovac_i · Objavljeno: Sob Avg 04, 2012 11:58 am Naslov sporočila:

Premeri zvočnike z ohmmetrom. Tisto na sliki je samo kretnica in je verjetno OK.

krneki10 · Objavljeno: Sob Avg 04, 2012 12:36 pm Naslov sporočila:

Visokotonec 2,1 Omega

, srednje- in nizko tonec pa 8,1 Omega

Nominalna impedanca je 6 Omega

ID · Objavljeno: Sob Avg 04, 2012 12:49 pm Naslov sporočila:

Najprej premeri vse štiri zvočnike! Če vsi kažejo isto omenjeno upornost potem so ok. Naslednje preveri prevodnost med konektorji kamor na zvočnike priključiš ojačevalec in pini zvočnikov- če signal pride do zvočnikov! Meni se kondenzatorji na kretnici zdijo sumljivo majhni, pa še navadni elektroliti so! V kretnice ponavadi gredo bipolarni ali pa nepolarizirani kondenzatorji!

Edit: kam gre tretji par žic iz kretnice?

Nace · Objavljeno: Sob Avg 04, 2012 1:12 pm Naslov sporočila:

Poglej malo spoje na kretnici, premeri še tisti upor, lahko so tudi kondenzatorji slabi, tuljave malo verjetno, da so zanič.
Ali si zvočnike odklopil, ko si meril?

LP Nace

protoncek · Objavljeno: Sob Avg 04, 2012 1:16 pm Naslov sporočila:

Elektroliti so res navadni in nekam majhni, lahkoo pa so vezani zaporedno, s čimer dosežeš da so bipolarni, res pa se s tem razpolovi kapaciteta.
Če je zadeva čisto tiho, je problem v dovodu ali izvoru. Najprej preveri če ojačevalnik res daje normalno glasbo ven.
Nace--> na srednjetonec...imaš 4 pare, visoki, srednji, bas ter dovod.

Nace · Objavljeno: Sob Avg 04, 2012 1:20 pm Naslov sporočila:

Nisem jaz spraševal za tretji par žic.

LP Nace

krneki10 · Objavljeno: Sob Avg 04, 2012 1:47 pm Naslov sporočila:

Da malo razjasnim zadeve. Tole imam torej doma:

Na kretnici lahko vidite 8 žičk, 2 gresta v ojačevalnik in še vsak par na nizkotonec, srednjetonec in visokotonec.

Upornost sem meril, ko sem posamezne zvočnike izklopil.

Kondenzatorji, ki so na sliki, niso originalni, ampak "nadomestni". Funkcionirali so zadovoljivo, edino zvočniki so bili malo tišji, kot pa z originalnimi kondenzatorji.

protoncek · Objavljeno: Sob Avg 04, 2012 3:12 pm Naslov sporočila:

nace--sorry, my bad Brick wall

Če so igrali tišje, potem so bili zamenjani z napačnimi vrednostmi. Vprašanje je, kakšni so bili originalni... Whistle

Imaš doma kakšen piskač? Poskusi vsak zvočnik posebej priklopit nanj. Če ga nimaš, priklopi direktno na izhod radia (brz kretnice) da se prepričaš, če zvočniki delajo. Če je upornost prava so lahko vseeno zakurjeni.
Če je vse v redu, preglej in premeri vse poti na kretnici. Na bas zvočnik gre iz ojačevalnika samo preko tuljave, torej bi tukaj moralo kazati zelo malo ohmov, če ne nič. Ko/Če bas zvočnik deluje, ostala pa ne, je varianta da so (spet) šli kondenzatorji. zamenjaj, ampak uporabi BIPOLARNE elektrolite, seveda ne s prenizko napetostjo in če še veš kakšna je originalna vrednost...

ID · Objavljeno: Sob Avg 04, 2012 4:20 pm Naslov sporočila:

Na začetku je bilo govora samo o basu in visokotoncu od tukaj vprašanje za tretji par žic Wink

Kdorkoli ti je to kretnico popravljal ni imel ravno preveč pojma zakaj in kakšni elementi so potrebni za optimalno delovanje. Že v originalu je kriza s temi kretnicami, ker ne vsebujejo niti minimalno zahtevanih filtrov (zobel filter za glajenje impedance, če so zvočniki za party, potem je pametno dati tudi žarnico za zaščito visokotonca).

Iz upornosti zvočnika in vrednosti tuljave se da za silo določiti vrednost potrebnega kondenzatorja za kretnico (spodnji zvočnik je verjetno rezan nekje na 250-300 Hz 6db na oktavo, srednji je od tukaj naprej pa verjetno nekje do 4 kHz 12dB na oktavo, visoki pa od tukaj naprej 12dB na oktavo. Napetosti kondenzatorjev daj minimalno 50V!

Najverjetneje so hin kondenzatorji, če nisi preobremenil zvočnikov in so povezave znotraj zvočnika neprekinjene ter kabli od ojačevalca do zvočnikov vredu!

krneki10 · Objavljeno: Sob Avg 04, 2012 4:45 pm Naslov sporočila:

Se opravičujem, za začetku sem misil zvočnika kot celoten sistem z ohišjem vred, ne pa speaker driverje.

Bom pogledal še drugo kretnico z originalnimi kondenzatorji, pa javim kakšne so vrednosti.

s57bat · Objavljeno: Pon Avg 06, 2012 8:07 pm Naslov sporočila:

Hej hoj!

Ti kondenzatorji v "popravljeni" kretnici so slaba šala.Vendar na delovanje basa ne bi smeli vplivati.Koliko ohmov pa nameriš na vhodnih priključkih v omarico?

l.p. Tomaž

krneki10 · Objavljeno: Pon Avg 13, 2012 10:13 pm Naslov sporočila:

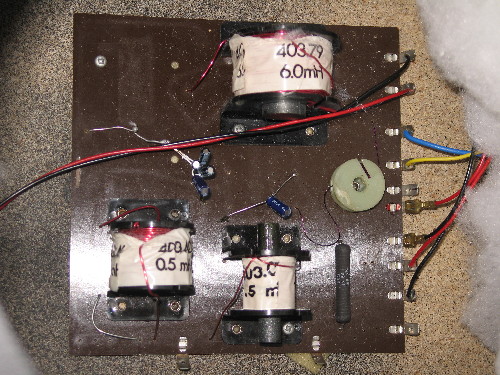

Prilagam še sliko originalne kretnice. Kakšne kondenzatorje in kakšen upor naj torej kupim za zamenjavo?

Branez · Objavljeno: Pon Avg 13, 2012 10:24 pm Naslov sporočila:

Sliko obesi na forum (uporabi gumb "Dodaj priponko"!

transalp · Objavljeno: Tor Avg 14, 2012 8:18 am Naslov sporočila:

Sodeč po sliki:

1 kos BIPOLARNI elektrolitski kondenzator 25 mikrofaradov / 50V
1 kos BIPOLARNI elektrolitski kondenzator 4,7 mikrofarada / 50 V

Upora ne vidim dobro, se mi zdi, da je 3,9 ohma in moči nekaj vatov. Moč bi se dalo oceniti iz dimenzij. Sicer pa - upor pomeri. Če je vrednost upornosti prava, ga ni treba zamenjati.
