Pozdravljeni!

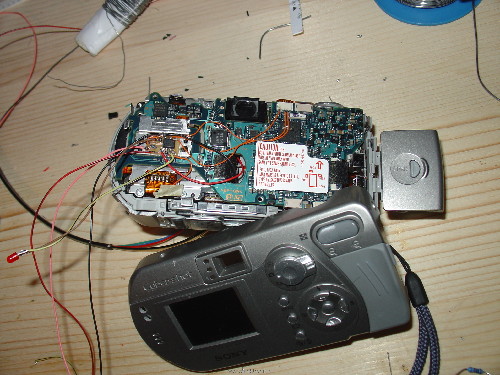

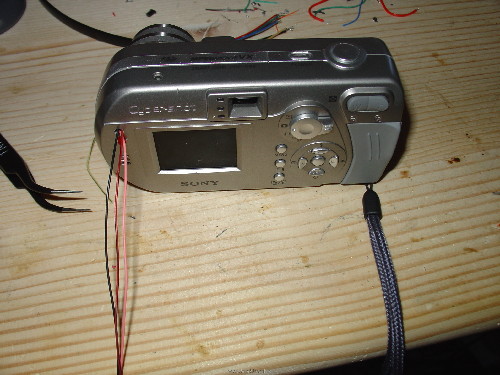

Naredil sem nekaj fotoaparatov, da se prožijo na PIR senzor. Uporabil sem Microchip pic12f683, da vse skupaj pride čim manjše. Zadnje vezije mi je ratalo stisniti v sam fotoaparat. Deluje naravnost odlično.

Imam pa sledečo težavo. PIR senzor iz kitajske rabi približno 3-4mA in deluje na napetostih več kot 4,5V. Kar je neumost. Pogruntal sem da težava izvira iz napetostnega regulatorja, ki za svoje potrebe kuri kar 3mA in ima 1V padca napetosti. Zamenjal sem napetostni regulator in sedaj deluje od 3,4V naprej in kuri 150uA v mirovanju.

Ampak imam še vedno težavo, če je tak fotoaparat, ki deluje na 2xAA. To nanese približno 2.4V ko so NiMH akumulatorji polhni. Sedaj rešujem težavo tako, da imam dodatno baterijo za senzor (naprimer 9v).

Sedaj imam pa dva vprašanja?
-> Je možno predelati PIR senzor, da bi deloval na napetost ~2V?
-> Ali obstaja kak čisto preprost DC-DC konverter?

Razmišljal sem da bi uporabil kondenzator, priklopjen na izhode od PIC-a in ga napolnil na 2V in potem da izhod na logično enko in bi se napetost seštela na 4V. Ampak to verjetno ne bo šlo, ker ima pin padec napetost proti nuli in proti plusu in se bi verjetno kondenzator napolnil samo za 1,6V*2 = 3,2V kar je pa premalo..

Vrjetno bi šlo z malo tuljavico in bi polnil kondenzator. Samo bi pa moral gledati, da napetost ne gre v višave, bi se dalo uporabiti naprimer 10V ledico in ko začne prevajati PIC neha polniti kondenzator?

[mucek]

Vzemi step-up dc-dc switcher, linear ima fletno zbirko "simple switcher", ki rabijo minimalno število zunanjih komponent.

LP, g

[siljo]

senzor deluje na 3V (CR2032) več kot leto v standby načinu:
(standby poraba cca 9-10uA)
https://www.olimex.com/dev/msp-pir.html
mislim, da bi moralo delovati tudi na 2V....

Torej rešitev je nizkoporabni PIR senzor ter ustrezen mikrokontroler!

[xfce]

[xfce]

Hm, v fotoaparatu deluje DC-DC konverter samo ko je ta prižgan.

Zadevo sem rešil čisto preprosto. Takrat ko fotoaparat slika, ali se prižiga, ugaša pač ne sprejema signala iz senzorja (ker ga takrat načeloma ne potrebuje) in stvar deluje super.

Problem je nihanje napetosti. Mora biti stabilna napetost, pri prižiganju in ugašanju pa le ta zaniha in senzor se sproži.

Če bi pa gotel stabilno napetost bi pa rabil DC-DC. Ni druge rešitve.
