Silvo

Kategorija projekta: Zabavna elektronika
težavnost: 1
tehnologija: 2
potrebno predznanje: 2

predviden čas za izdelavo: 3-4h

Potrebujemo pribor za spajkanje. V primeru težav tudi instument.
(Na vezju je mikrokontroler PIC16F628, ki ga je potrebno sprogramirat)
V prilogi je izvorna verzija programa ter HEX.

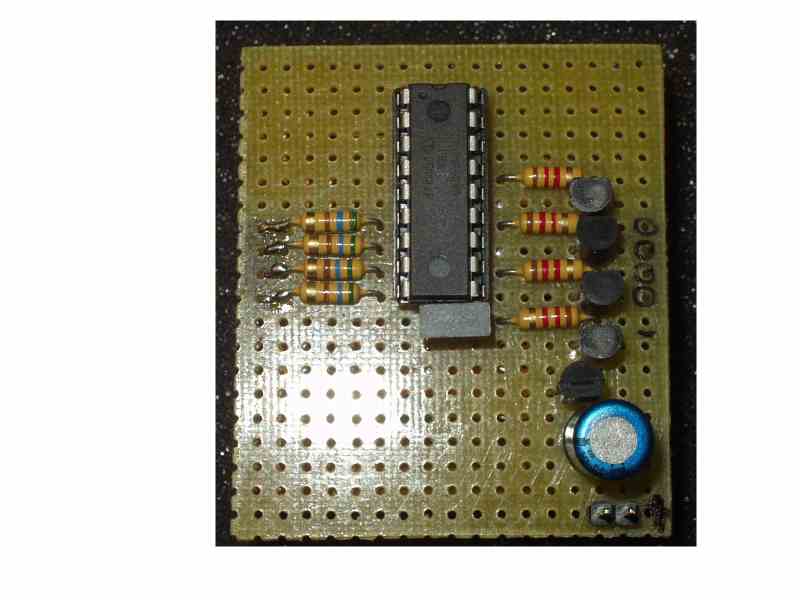

Izdelano je na protobordu, tako, da ni potrebna izdelava tiskanega vezja.

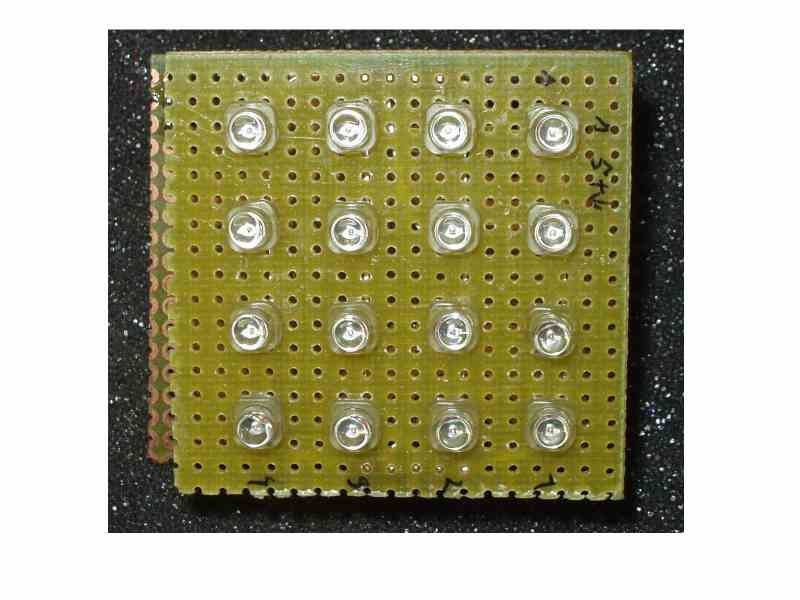

V prilogi tudi načrt ter vezalni načrt. Displej je izdelan iz 16 (4x4) led diod.
Glede na mesto montaže ter svetilnost le teh se lahko izdela v poljubni velikosti.
Program je zaenkrat "siromašen" saj vsebuje "le" eno tabelo kombinacij - ca 250 korakov. (tole je nastalo čez vikend) V prihodnosti ga bom še dopisal, ter dodal še regulacijo brzine. (za enkrat je le softwerska - v programu) Tisti, ki to znajo lahko to storijo sami.

Potrebujemo:
-dva koščka testne pološče 50x50mm (displej lahko naredimo tudi na kako večjo)
Upori:
4x 1-4.7k
4x 270-470E
Transistorji:
4xBC547
1x LM78L05
16 x LED diode (večja svetilnost)
Kondenzatorji
1x 220-470uF
1x 100n
1xPIC16F628

Ves material je dobavljiv v trgovinah z elektroniko. Stroški ne bi smeli biti večji od 3000 sit (odvisno kake led diode bomo uporabili)

Silvo · Objavljeno: Sre Okt 19, 2005 2:17 pm Naslov sporočila:

V prilogi malo dopolnjen program. "Načel" sem novo tabelo v kateri lahko poljubno dodajamo kombinacije. V samem ASM-ju sem tudi označil, kako se kombinacije tvorijo. Za to ni potrebno kako posebno znanje programiranja. Pozorni moramo biti le, da tabelo ne "prelomimo" (presežemo 255 zapisov)

Silvo · Objavljeno: Pet Okt 21, 2005 2:35 pm Naslov sporočila:

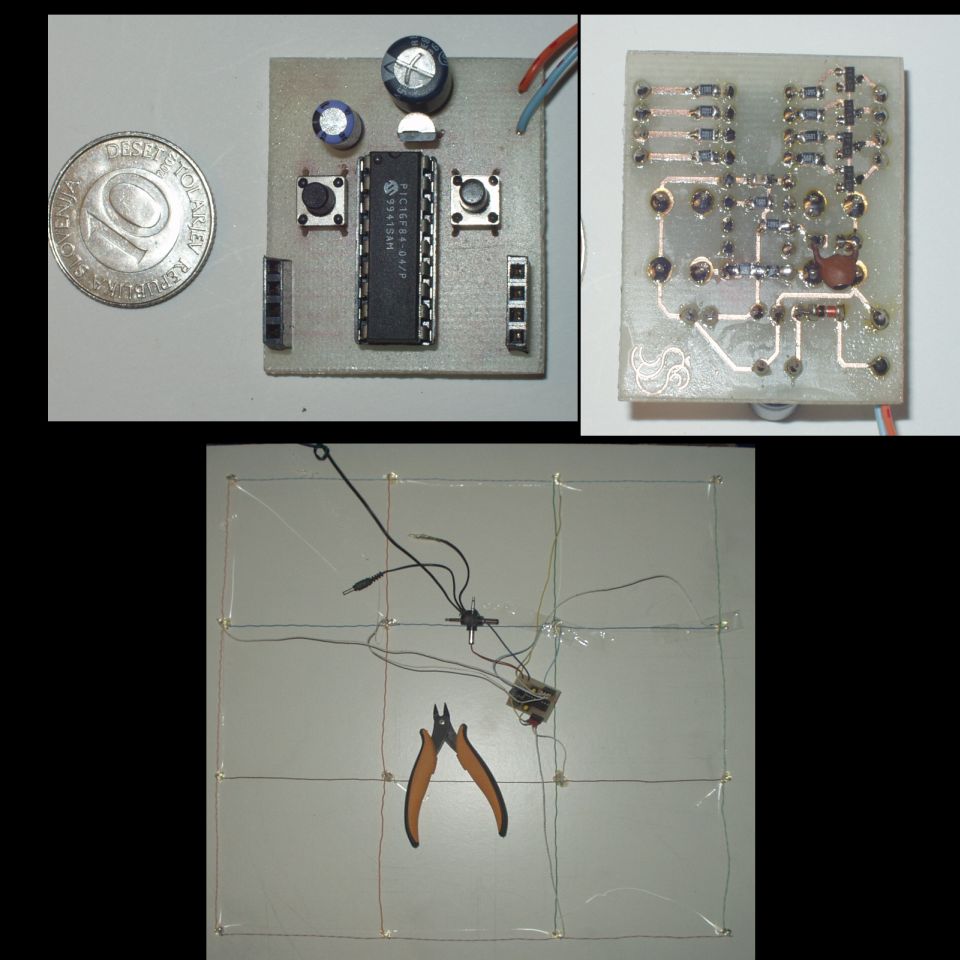

Prilagam še tiskano vezje v Layout formatu. Tukaj lahko snamete preglejevalnik, ki omogoča izpis tiskanine. Vsi elementi razen led diod se lotajo s strani tiskanine. V prilogi tudi še dopolnjena verzija programa. Na tiskanini sta predvideni tudi dve tipki, keteri pa v trenutni verziji programa še nisem uporabil. Prilagam še 1min. posnetek nekaj kombinacij. (slabša kvaliteta - posneto s fotoaparatom)

Silvo · Objavljeno: Pon Nov 21, 2005 7:35 am Naslov sporočila:

Kmalu bo novo leto. Potrebno bo narediti kake lučke. Če tekmujete s sosedom, kdo ima boljše ste zmagali , razen, če tudi sosed ne hodi na Max-ja Wink

. Šalo na stran. V prilogi dopolnjena verzija lučk. Ker na zadnje nisem več dobil pic-ev 16F628 sem verzijo priredil tudi za 16F84. Vsebujeta 36 programov. Programi se ponovijo v štirih variantah. (normal, inverzno, zrcalno, zrcalno, inverzno) Nisem meril koliko časa traje, da se program obrne. (zavisi tudi od hitrosti ter od od tega kolikokrat se kombinacija ponovi) Če v povprečju traje kombinacija 10sec, = 36x4x10=1440sec =24min Shocked

. Na tiskanini sta dve tipki, ki nista nujno potrebni. Služita za nastavitev števila ponovitev ter hitrosti izvajanja. Vrednosti lahko nastavimo pred samim programiranjem. Podatka se nahajata na 0 in 1 lokaciji eeproma. Sta v mejah od 1-8 na 0 je število ponovitev na 1 je hitrost (1 najhitreje - 8 najpočasneje)
Sicer v "Setup" menu pridemo, če tiščimo tipko na RA1(pin 1 Cool

ter vključimo napajanje. Ko tipko spustimo se bo prižgalo na prvi polovici "displeja" določeno število ledic, ki pove število ponovitev. Vrednost spreminjamo z isto tipko. Z drugo tipko preklopimo na nastavitev hitrosti. Ta se bo prikazala na drugi polovici displeja. S prvo tipko lahko to vrednost spremenimo. Z drugo tipko nastavitev zaključimo. Spremembe se bodo memorizirale.

V prilogi verzija tiskanine narisane z Layoutom SMD ter normal ter načrt. Priložena sta oba hex. ASM-ja nisem prilagal. Če koga zanima, ga lahko dobi.

Silvo · Objavljeno: Pon Nov 21, 2005 8:34 am Naslov sporočila:

Še tole:
Potrebno je uporabiti led diode z veliko svetilnostjo kajti displej deluje v multiplex načinu. Sam sem uporabil bele, ki dajejo res lep efekt. Poraba vezja je minimalna - kakih 40mA tako, da tudi napajanje ni problem. Kolegu, ki sem naredil eno verzijo je uporabil za napajanje kar polnilni adapter od GSM-ma, katerega ni več potreboval.
