 Objavljeno: Tor Sep 18, 2012 5:03 pm Naslov sporočila: 3-fazni sinusni generator |
 |
|
Kolega me je prosil za nasvet. Torej kako izvesti 3fazni 50Hz sinusni generator? Zadeva se bi rabila za simulacijo omrežja. (variabilna napetost mogoče do 40V pa recimo do 100mA izhodnega toka) A obstaja morda kak namenski čip-oscilator? Izhod bi rešil s kakimi močnostnimi OP-ji.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
 |
xsyt
Član
Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1346
Aktiv.: 6.48
Kraj: Slov.Bistrica
|
| Objavljeno: Tor Sep 18, 2012 5:23 pm Naslov sporočila: |
|
|
Nisem testiral, ampak če pride prav; http://www.davidbridgen.com/3phase.htm
_________________
If you're in control, you aren't going fast enough |
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Tor Sep 18, 2012 5:27 pm Naslov sporočila: |
|
|

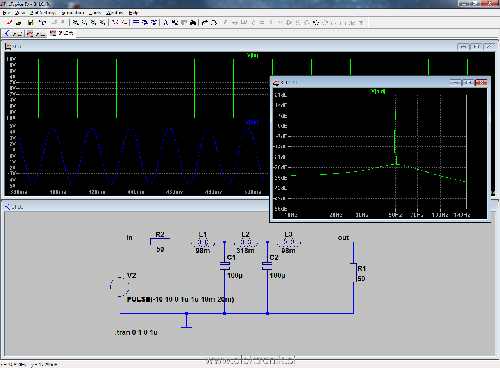

Pravokotne impulze ni neka znanost generirat. Na izhod tega daš LC filter, da dobiš čisti 50Hz sinus. Naprej pa OPAMP, kot si že sam napisal...
| Opis: |
|
| Velikost datoteke: |
63.56 KB |
| Pogledana: |
29 krat |
|
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
red_mamba
Član
Pridružen-a: Ned 20 Feb 2005 17:56
Prispevkov: 1486
Aktiv.: 6.27
Kraj: Yogyakarta
|
| Objavljeno: Tor Sep 18, 2012 5:57 pm Naslov sporočila: Re: 3-fazni sinusni generator |
|
|
| Silvo je napisal/a: |
| Kolega me je prosil za nasvet. Torej kako izvesti 3fazni 50Hz sinusni generator? Zadeva se bi rabila za simulacijo omrežja. (variabilna napetost mogoče do 40V pa recimo do 100mA izhodnega toka) A obstaja morda kak namenski čip-oscilator? Izhod bi rešil s kakimi močnostnimi OP-ji. |
PIC ima cipe z hi-freq 3 faznimi PWMji ki so uporabni za krmiljenje 3 faznih motorjev. Dobis mislim da tudi primer code na njihovi strani. Jaz sem hotel pred casom se poigrati s pure sinus UPS-om oz. krmiljenjem brezkrtacnega motorja pa nisem se imel casa
_________________
Bad things happen to good people all the time for no reason!
Blog |
|
| Nazaj na vrh |
|
|
red_mamba
Član
Pridružen-a: Ned 20 Feb 2005 17:56
Prispevkov: 1486
Aktiv.: 6.27
Kraj: Yogyakarta
|
| Objavljeno: Tor Sep 18, 2012 6:00 pm Naslov sporočila: |
|
|
| gumby je napisal/a: |
| Pravokotne impulze ni neka znanost generirat. Na izhod tega daš LC filter, da dobiš čisti 50Hz sinus. Naprej pa OPAMP, kot si že sam napisal... |
Samo glede na obremenitev ti bo to sinusoido precej popacilo
_________________
Bad things happen to good people all the time for no reason!
Blog |
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Tor Sep 18, 2012 6:05 pm Naslov sporočila: |
|
|
Daš buffer, pa ne bo nič popačilo.
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
damo
Član
Pridružen-a: Čet 31 Jul 2003 13:45
Prispevkov: 2008
Aktiv.: 8.47
Kraj: Krško
|
| Objavljeno: Tor Sep 18, 2012 6:06 pm Naslov sporočila: |
|
|
Kaj pa enostavno: (trafo + reostat) * 3
_________________
Dobrga štromarja samo slab šnops strese! |
|
| Nazaj na vrh |
|
|
borber
Član
Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.13
Kraj: LJUBLJANA
|
| Objavljeno: Tor Sep 18, 2012 6:19 pm Naslov sporočila: |
|
|
Look-up tabela za sinus in potem naprej in tako dalje.
Izhodno napetost lažje dosežeš s transformatorjem, kot z operacijskim.
Kolega je tole pred leti naredil s 8031.
|
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.92
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Tor Sep 18, 2012 6:39 pm Naslov sporočila: |
|
|
Tudi tole sem že gledal.
| gumby je napisal/a: |
| Pravokotne impulze ni neka znanost generirat. Na izhod tega daš LC filter, da dobiš čisti 50Hz sinus. Naprej pa OPAMP, kot si že sam napisal... |
Verjetno se bom lotil res nekaj v tej smeri. OP z simetričnim napajanjem na izhodu bi mi bil nujen, ker mi je zanimivo tudi "zvezdišče"
| damo je napisal/a: |
| Kaj pa enostavno: (trafo + reostat) * 3 |
Rad bi, da bi bila zadeva lahka, prenosliva. Poleg tega običajno v kakih sejnih sobah ni na razpolago trofazen priključek.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
TESKAn
Član
Pridružen-a: Sob 30 Jan 2010 15:15
Prispevkov: 56
Aktiv.: 0.30
Kraj: Cerkno
|
| Objavljeno: Tor Sep 18, 2012 7:21 pm Naslov sporočila: |
|
|
| Hm, kaj pa 3 fazni razsmernik in en manjši 3f trafo na izhodu, ki bi deloval kot filter za napetost?
|
|
| Nazaj na vrh |
|
|
psevdonim
Član
Pridružen-a: Čet 21 Sep 2006 21:42
Prispevkov: 3406
Aktiv.: 14.93
Kraj: slo
|
|
| Nazaj na vrh |
|
|
damo
Član
Pridružen-a: Čet 31 Jul 2003 13:45
Prispevkov: 2008
Aktiv.: 8.47
Kraj: Krško
|
| Objavljeno: Tor Sep 18, 2012 8:54 pm Naslov sporočila: |
|
|
Kaj pa kak frekvenčni regulator?
_________________
Dobrga štromarja samo slab šnops strese! |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.92
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Tor Sep 18, 2012 9:05 pm Naslov sporočila: |
|
|
| damo je napisal/a: |
| Kaj pa kak frekvenčni regulator? |
Preveliko, predrago... iščem enostavno cenovno ugono rešitev primerno za prenašanje recimo v torbici zraven PC-ja.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
VolkD
Član
Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.04
Kraj: Divača (Kačiče)
|
| Objavljeno: Tor Sep 18, 2012 9:06 pm Naslov sporočila: |
|
|
Če se gre zgolj az nizke frekvence (50Hz), potem je to rešljivo z vsakim mikrokontrolerjem, ki ima vsaj 3 PWM izhode.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo. |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.92
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Tor Sep 18, 2012 9:08 pm Naslov sporočila: |
|
|
| VolkD je napisal/a: |
| Če se gre zgolj az nizke frekvence (50Hz), potem je to rešljivo z vsakim mikrokontrolerjem, ki ima vsaj 3 PWM izhode. |
Gre zgolj za 50Hz. zadeve se bom verjetno lotil tako kot je predlagal Gumby.
_________________
lp
Silvo |
|
