Pozdravljeni!

Sem velik nepoznavalec elektrotehnike. Naša električna pomična ograja je ponovno nehala delovati. Ko se pripelje do obeh skrajnih leg, ne zazna magnetov in pade dol ali se zaleti v steber.

Ugotovil sem, da je crknil čip, ki zazna te magnete. Če z zivijačem združim prva kontakta, se pri zapiranju ograja ustavi, če združim vse tri, se pri odpiranju ograja ustavi. Očitno vse drugo deluje, problem je samo v tem čipu. Sem iskal shemo po internetu, pa je nisem našel.

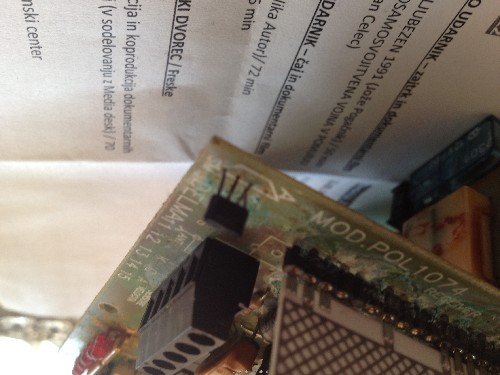

Čip ima 4 nožice, dve sta združeni. Prilagam sliko. Gor piše 235 N ali M, na plošči pa [slovenščina je zame španska vas]. Za kateri element gre?

[mucek]

Lahko pomeriš napajanje, ki pride na ta IC? Če je 5V in če ti zadeva ustavi zapiranje, ko skleneš GND in signal, potem si na konju ... Da združiš vse 3 kontakte ni zdravo - skoraj sigurno si dal napajanje v kratek stik. Pa je samo ta senzor ali sta senzorja dva? Lahko pa sta končna magneta kontra polarizirana in senzor gleda polarizacijo ...

Lahko gre za normalni hall senzor ali še verjetneje (če zadeva dela, kot si napisal - da če skleneš GND in signal izda komando za izklop) hall switch. Imam Allegro A1104, dobil prek Farnella.

Daj prosim čim več podatkov ...

LP, g

[magma]

Verjetno je tole.

[Lojz]

Po moje bi pa tista nogica morala biti v padu A.
Če pogledaš datasheet UGN3235k tega hall senzorja, je ta pin Vcc - torej nima napajanja.

[satelitko]

A da ti plata gnije zaradi vode, te pa ne moti?

[airwolf]

Tale plata se mi tako smili da je joj. Potrebna je čiščenja in konkretnega pregleda.

[zafo]

Očitno ni ohišje tesnilo. Sam pa tudi nisem odpiral in preverjal, saj je do prejšnjega tedna 14 let vse delalo...

Hvala vsem za odgovore, bom naročil in poročal.


LPB

[ferdo]

Definitivno je to UGN3235K. Na elementu je oznaka 235N. Je hall senzor z dvojnim izhodom, ki so ga nehali delati l.2004.

Imam enako elektroniko za vrata in enak problem. Tudi pri nas je prišlo do vdora vode in posledično oksidacije. Vezje sem sicer očistil s fiberglas krtačko, zamenjal vse načete elemente in elektronika je kot nova.

Priključek 1 senzorja mora biti v padu A (tudi v datasheet-u je označen z A).

Navedenega senzorja pa ne najdem nikjer v Sloveniji. Če ima kdo informacijo, kje se ga lahko nabavi ali s čim ga lahko zamenjam, se tudi jaz priporočam.

[zafo]

jaz tudi nisem nikjer našel tega senzorja... sem na koncu naročil iz amerike. upajmo, da bo potem delovalo! drugače vse ostalo deluje super. bom tudi sam vezje očistil s krtačko in škatlo zasilikoniral. upajmo, da potem ne bo več težav!

[Jaka57]

Kaj pa kaj takega z minimalno pre(do)delavo.

[ro-bi]

Če komu pride prav- imam komplet (nekaj kosov) avtomatik za taka vrata. Zraven je daljinec, elektronika, optična senzorja in diode, napajanje,.... vse komplet, novo, v lični plastični škatli. Če koga zanima, naj piše na ZS, lahko poslikam - dam za male pare.

[zafo]

Evo, sem naročil ta element, ga prilotal in očistil vezje s krtačko.

Zdej se pa vrata samo še odpirajo - motor se vrti samo v eno smer, magnetov pa še vedno ne zazna.


Razmišljam o drugi drugi varianti... Kaj pa če bi namesto tega elementa na montiral na vrata začetno in končno stikalo?
