Pozdravljeni. Na radiomuseum strani nisem prijavljen in ne morem do sheme omenjenega radia.
Ima morda kdo možnost oziroma razspolaga z omenjeno shemo.

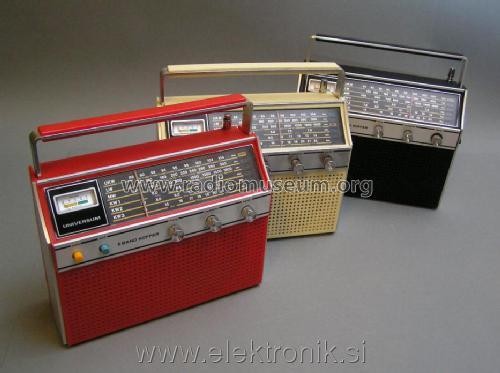

Tranzistor 6band Universium quele TRN 2841.
Namreč ne deluje fm sprejem . Kljub menjavi tranzistorja v oscilatorju ne morem vspostavit oscilacije. Tranzistorji so serije C461 oziroma potrebujem pogled na kompletno vezavo ker v praksi stvar izgleda malo nepregledno.
Ostala področja delujejo presenetljivo dobro za "tranzistor"..zato bi rad da ga ne zavržem ampak da popravim fm tuner. sv kv 1,kv2,kv3 ter dv sprejema brezhibno.
LP

[shad]

https://dl.dropbox.com/u/1977939/2841.zip

[KlavdijC]

Super to je to..Se zahvaljujem za trud in pomoč Shad. To je to..Res da je radio vizuelno zmešnjava vendar so drugače elementi tako da stvar dokaj brezhibno deluje.
Upam da bom naslednič povrnil kako tako ali drugače uslugo za pomoč.
Bom jutri malo pospajkal in poročal kje je vzrok.Da bo naslednjič komu v pomoč.
Še enkrat hvala.
Lp Klavdij

[shad]

Ni problem, zato se tu zbiramo, da si pomagamo.

[KlavdijC]

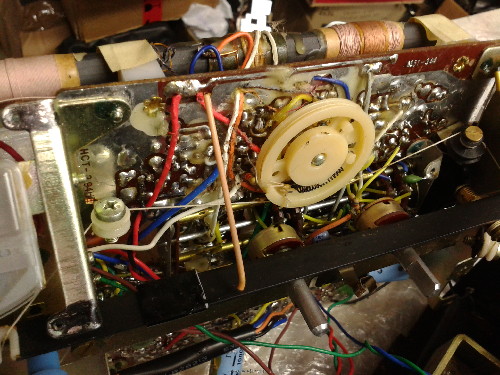

Uredil..Zamenjal oba tranzistorja v tunerju ter verjetno med spajkanjem nadomesnega sem nehote(tako vse blizu skupaj ter teško dostopno) malo spajke ušlo na sosednjo vezavo za diodo AFC..pa ni bilo nič slišati. (kot pred tem )Šele po shemi se mi je odprlo logika kje je kaj in kako z elementi. Drugače klasika od popravila . Predojačevalnega sem zamenjal ker je nekam tiho lovil. Po zamenjavi le tega tudi ukv deluje za tranzistor kar zadovoljivo.
Torej..ni za v smeti. Hvala

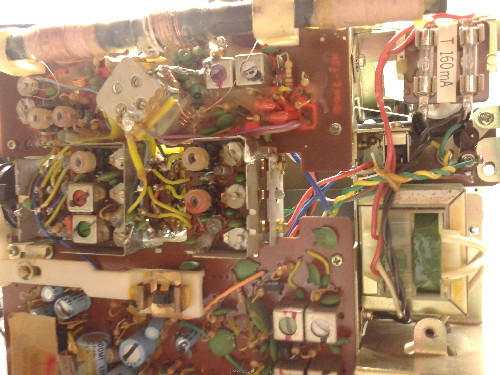

Moram poudariti da voskanje plate kar otežkuje kvalitetno popravilo. Trja sem zaspajkal kar spodaj. Ozadje skale je aluminjast pokrov z bandplanom..pa dobro deluje kot kletka. V nasprotnem preveč packanja pa crvčanja..
Dopis. Kdor nima pri takih primirih originalov..za te po shemi se s pridom uporabi bilokaki Bf240,241,tudi 254 ipd lepo delujejo. V mojem primiru sem nadomestil v tunerju oba z BF 241..enako deluje skoraj brez sprememb karakteristik. Le malo je treba dopopravit trimerje na vrhu vrtljivega kondija(malo!) .Samo za fm tek krogov.Izolatorski izvijač zaradi nevnašanja motilne šraufncigr kapacitivnosti!
Pri menjavi z drugim obvezno gledati na pravilno razsporedljivost nožic. Bf 240, 241 imajo B,E,C.
Za opisano velja kot nasvet za bilokaki tranzistorski sprejemnik.
Pomaga splet..deskanje po pdf tranzistorjih tako da pri oživljanju kakega tranzistorskega uredaja ni problema po iskanju kompaktibilnih tipov drugih firm..bolj zamotano vezje večji izziv. To je prakticiranje iz teorije.
