PZUFIC · Objavljeno: Sre Dec 05, 2012 1:49 pm Naslov sporočila: Problem z vezjem

Imam težavo z vezjem, katerega shemo, kosovnico in layout prilagam.

Gre za napajalnik z LM ter PIC, ki odpira izhodne tranzistorje.

Prosim, če lahko nekdo preveri, če opazi slučajno napako v obliki kratkega stika, ki je jaz ne najdem. Na narejenem vezju pa je zadeva v kratkem stiku, greje pa se samo mostič. Je možno, da je zaradi pregretja pri spajkanju šel LM v stik? Plošča je v stiku tudi, če PIC ni vstavljen.

Bom sicer začel odlotavati elemente, samo prej bi bil rad 100%, da je vezje kar se tiče načrtovanja ok, je pa res, da mogoče ni najbolje narisano.

Bazni upori niso 10k pač pa 1k.

Vnaprej hvala.

besoft · Objavljeno: Sre Dec 05, 2012 1:59 pm Naslov sporočila:

Ne razumem funkcije R6 in Q5 v vezju.

PZUFIC · Objavljeno: Sre Dec 05, 2012 2:02 pm Naslov sporočila:

R5 je bazni upora trazistorja prav tako tudi ostala dva v isti vrsti. Masa na PIC pride iz - elektrolitskega gladilnega kondenzatorja od tam pa gre naprej na pull down upore.
Tisti 2*3 padi pa so jumperji.

Med baznimi upori in tarnzistorji pridejo mostiči.

PZUFIC · Objavljeno: Sre Dec 05, 2012 2:06 pm Naslov sporočila:

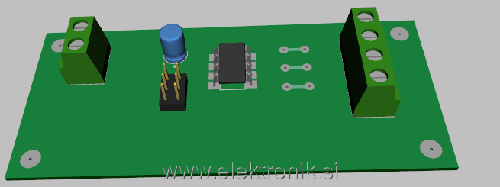

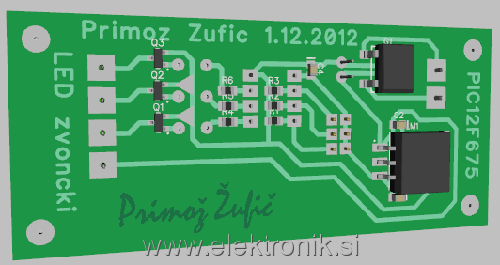

Mogoče tole kaj pomaga za lažjo predstavo.

Možno je, da se oznake uporov med shemo in PCB-jem ne ujemajo najbolj.

besoft · Objavljeno: Sre Dec 05, 2012 2:08 pm Naslov sporočila:

To že, da so bazni upori..ampak spodnji je povezan direktno na maso..pa razen, da je odprt non stop nima druge funkcije.

PZUFIC · Objavljeno: Sre Dec 05, 2012 2:17 pm Naslov sporočila:

Ali jaz ne vidim ali se pa ne razumemo. R4,5,6 so bazni upori in so na eni strani vezani na izhode PIC-a na drugi strani pa preko mostičkov na baze tranzistorjev.

R1,2,3 pa so pull down upori, katerih ena stran je vezana na maso, druga pa na vhod PIC-a.

Prosim označi na sliki, da se bomo lažje razumeli.

besoft · Objavljeno: Sre Dec 05, 2012 2:23 pm Naslov sporočila:

Tule..

PZUFIC · Objavljeno: Sre Dec 05, 2012 2:24 pm Naslov sporočila:

Hvala za opozorilo, a je žal le napaka na shemi, na vezju te napake ni.

besoft · Objavljeno: Sre Dec 05, 2012 2:32 pm Naslov sporočila:

kakšen je pa LM1 ? Namreč na srednji priključek je direktno masa..

PZUFIC · Objavljeno: Sre Dec 05, 2012 2:38 pm Naslov sporočila:

LM7805C2T v DPAK. Srednje nožice v bistvu ni je samo na layoutu.

S53DZ · Objavljeno: Sre Dec 05, 2012 2:59 pm Naslov sporočila:

PIC je zrcaljen, ker je na sliki na zgornji strani?

PZUFIC · Objavljeno: Sre Dec 05, 2012 3:08 pm Naslov sporočila:

PIC je namenoma zgoraj in pride na tiskanini ok.

S53DZ · Objavljeno: Sre Dec 05, 2012 3:10 pm Naslov sporočila:

Na tiskanini, ki si jo poslal ni ok, razen, če si krivil pine.
Ali drugače rečeno, po tiskanini sodeč, bi PIC moral biti spodaj!
EDIT: Ups, moja napaka: pin1=Vdd, pin8=Vss. PIC je ok.

PZUFIC · Objavljeno: Sre Dec 05, 2012 3:18 pm Naslov sporočila:

Še enkrat pripenjam tiskanino, le da je sedaj nastavljeno na top, torej res od zgoraj in samo vizuelno drugače izgleda.

Tiskanino gledamo od zgoraj, torej s strani THT elementov (PIC). Vezje natisnemo točno tako kot izgleda sedaj. Ko ga prenesemo s plastifikatorjem se v bistvu zrcali in tako je posledično vse prav. Glede nato, da se samo vezje riše od zgoraj, pa program sam zrcali SMD komponente, ko se jih nastavi na bottom layer.

Zelo lepo je to vidno pri LM-ju, kjer pikica označuje pin 1.

Sibica · Objavljeno: Sre Dec 05, 2012 6:42 pm Naslov sporočila:

Glede na PCB, bi rekel da ti mogoče ni do konca pojedkalo pod R1,2,3 in imaš mogoče stik. Če jumper-jov ni, je vseeno stik?
