Kategorija projekta:
Razsvetljava, svetlobni efekti

težavnost: 1
tehnologija: 1
potrebno predznanje:2

predviden čas za izdelavo: 1h

predvidena orodja in oprema: Pribor za izdelavo tiskanega vezja ter pribor za spajkanje

Vse potrebno za izdelavo je v prilogi.

opis projekta:

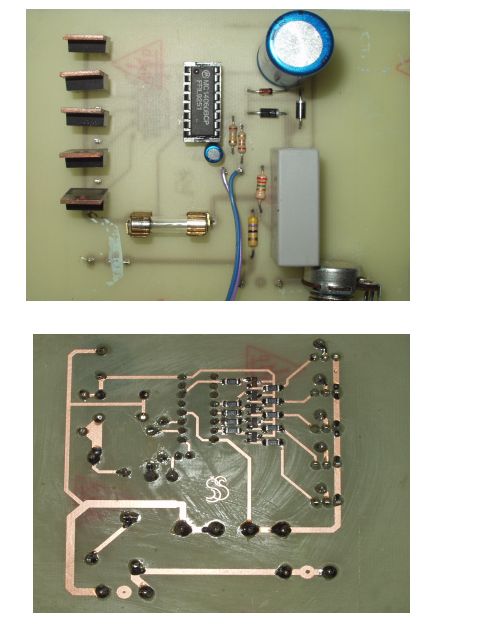

Sodelavec mi je na popravilo prinesel lučke, katere sem izdelal pred kakimi 10-15 leti. Ker je prišlo nekje do močnega kratkega stika, tako da je skurilo praktično celo vezje sem se odločil, da naredim nove. Na vezju je uporabljen števec 4060. Števec pomika oscilator, ki je v ta namen že vgrajen v IC - dodajo se mu le trije zunanji elementi. Izhodi preko transistorjev vključujejo triace. Potrebno je vzeti triace z čim manjšim Ig , kajti napajanje je izvedeno kar iz omrežja s pomočjo kondenzatorja 470n/400V dveh diod 1N4007 12V zener diode ter gladilnega kondenzatorja. Tokrat je del vezja narejen v SMD tehniki.
Kot sem omenil - vezje se napaja direktno z omrežja zato POZOR pri testiranju.
Dotikanje česarkoli na vezju ko je to vključeno je SMRTNO NEVARNO!
Preden vezje priključimo na omrežno napetost mogoče brez IC-ja preverimo, če napajalnik dela. Na podnožju IC med 8 ter 16 nogico mora biti okrog 12V.
