tesla95 · Objavljeno: Sre Dec 19, 2012 9:25 am Naslov sporočila: Podatki transformatorja

Živjo,

imam doma en velik transformator in se mi zdi škoda, da ga nebi polno izkoristil ampak žal ne vem podatkov, ker je bil vzet iz pokvarjenega ojačevalca, gor pa nima nobene ploščice ali podobnega, da bi videl na koliko dela. Zanima me, če je možno iz upornosti izračunati podatke? Najbrž je premalo samo upornost, kaj pa če dobim še debelino žice? Dimenzije transformatorja so cca. 13cm × 12cm × 10cm, precej velik trafo, govorim sicer na pamet velikost ampak je kar velik.

Slike bom dal še, ko pridem domov.

lp, hvala

start · Objavljeno: Sre Dec 19, 2012 9:32 am Naslov sporočila:

Če imaš tiskanine od ojačevalnika, morda na silk screenu piše, katera žica je kam priključna, imena priključkov navadno označijo kar z napetostjo, ki mora biti na tem priključku.

PZUFIC · Objavljeno: Sre Dec 19, 2012 10:08 am Naslov sporočila:

Glede nato, da si podal tri dimenzije gre za klasični in ne torodni transformator. Moč transformatorja z EI jedrom se določi glede na površino Tistega dela, ki je v tuljavniku, če gledamo v smeri lamel.

Glede navitij se pa najprej izmeri upornosti, potem pa priklaplja preko žarnice pa se hitro najde kje je kaj.

tesla95 · Objavljeno: Sre Dec 19, 2012 10:30 am Naslov sporočila:

načrta ojačevalnika nimam in ja, gre za klasičen trafo, sem pa iz enakega ojačevalnika dobil tudi toroid.

ja ima tri navitja, ko na enega priklopim izhod iz toroida 42V (izmerjeno 47V) pride na drugem navitju 141V, za tretjega pa se ne spomnim točno ampak je manj. zadeva je kar velika in težka, tako da ima pomoje kar nekaj moči, ne upam pa si zaenkrat še na 230V priklapljat, ker nisem siguren, da bo zdržal Very Happy

lp

Branez · Objavljeno: Sre Dec 19, 2012 11:08 am Naslov sporočila:

tesla95 · Objavljeno: Sre Dec 19, 2012 3:41 pm Naslov sporočila:

bom dal še slike, ko pridem domov, pa upornosti in če je treba, še slike ojačevalnika.

pa upornosti...

lp

Branez · Objavljeno: Sre Dec 19, 2012 3:46 pm Naslov sporočila:

tesla95 · Objavljeno: Sre Dec 19, 2012 3:48 pm Naslov sporočila:

samo upornosti, brez "slike"...

Wink

Branez · Objavljeno: Sre Dec 19, 2012 3:58 pm Naslov sporočila:

tesla95 · Objavljeno: Sre Dec 19, 2012 5:27 pm Naslov sporočila:

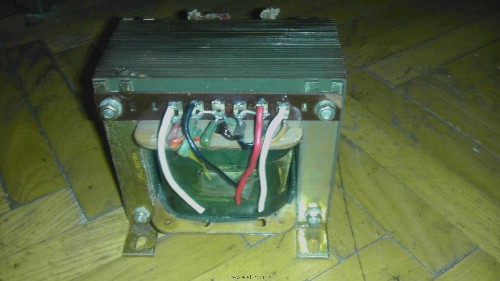

Prilagam slike trafota in upornosti navitij.

očitno sta dve navitji povezani med sabo.

se opravičujem zaradi slabe kvalitete slik, ker sem s telefonom slikal.

lp

tesla95 · Objavljeno: Sre Dec 19, 2012 5:29 pm Naslov sporočila:

a .bmp pa ne podpira? Confused

tesla95 · Objavljeno: Sre Dec 19, 2012 5:31 pm Naslov sporočila:

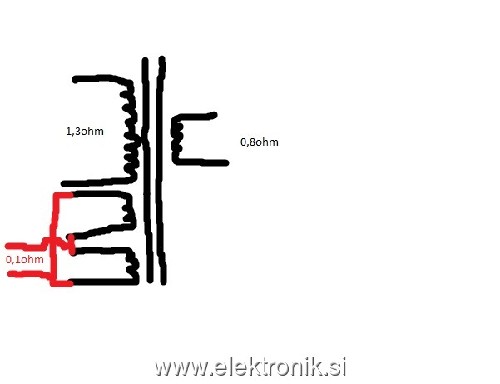

še upornosti:

Branez · Objavljeno: Sre Dec 19, 2012 5:33 pm Naslov sporočila:

borber · Objavljeno: Sre Dec 19, 2012 6:02 pm Naslov sporočila:

Nekaj o EI jedrih je tu Jogis.

Zdi se mi, da je jedro EI106b.

bojans · Objavljeno: Sre Dec 19, 2012 6:07 pm Naslov sporočila:

Mislim, da bo v tvojem primeru primar tam, kjer si izmeril 0,8 Omega

Na domnevni primar priklopi 12 - 24 V transformator. Izmeri napetosti na domnevnih sekundarjih. Če bodo rezultati logični = napetosti nekajkrat manjše, že imaš primar.
Nato primar priključi na 230 V z zaporedno vezano 150W žarnico. Izmeri napetost na primarju. Morala bi biti ~ 200 V. Pa POZOR!. Omrežna napetost je smrtno nevarna, pa saj to veš ne? Skratka na izolativni površini sestavi vse, vključno z multimetrom, vključiš za par sekund, toliko da odčitaš rezultat. Če gre vse po pričakovanjih lahko priklopiš primar direktno na 230 V. Dobro bi seveda bilo izmeriti mirovni tok.

Kar pa se tiče sekundarjev ti pa V-meter in kljunasto merilo povesta vse. Napetost si izmeril Dancing

, tok pa izračunaš iz preseka žice x 3,5 (A).

Če kaj ni jasno? Vprašaj. Lahko tudi na ZS.

Lp vsem Bojan
