Moč tega var. aparata ja 5,5kW. Za 1f je preveč, 20A varovalka pogosto izpade, z 16A varovalko pa se sploh ne da delati. Potrebno bi bilo 25A, ampak kdo ima 1f vtičnico varovano z 25A varovalko?

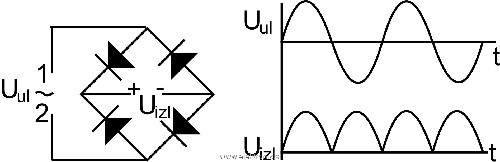

Moja ideja je predelava na 3f. Na vhodu je sedaj veliki 1f grez, naprej pa veliki elko na katerem je 310V.
Moje vprašanje: ali je možno tri 1f greze vezati tako, da bo še vedno na elkoju 310V. Namreč 3f grez daje na izhodu 600V, kar bi zakompliciralo predelavo.

Upam, da sem se dovolj jasno izrazil. Ima kdo izkušnje s tem?

[zok]

Seveda se da. Vse tri faze so, gledano proti nicli, na AC potencialu 230 V. Potreboval bi le 3 gretze.

400 V je pa medfazna napetost.

nekaj na to temo: http://www.electronicspoint.com/rectifier-circuits-t222866.html

[Profesor Einstein]

Zdravo

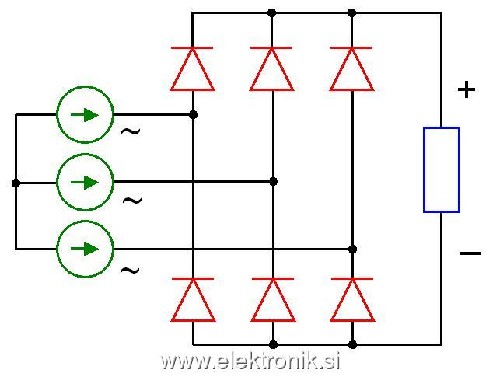

Nebi rekel da gre to tako enostavno... v vsakem primeru dobiš 560V na kondiju

Lp.

Darko

[lipa]

[Jaka57]

[psevdonim]

na prej omenjeni strani je narisan primer za večfazno (mislim da 6-fazno) vezavo, ki jo lahko narediš iz treh faz tako, da dve navitji sekundarja vežeš eno zvezda, eno trikot, vsako na svoj grec in izhoda iz grecov vzporedno. Zanimivo, da za glajenje ni treba uporabljati ogromnih elkotov ali dušilk. Je pa trafo verjetno kar nekaj dražji.

[Jaka57]

[zok]

Ce sem prav razumel varilnik pred gretzom sploh nima trafota.

In ce polnovalno usmerimo tri faze ze tako ali tako dobimo veliko bolj gladko napetost kot pri usmerjeni eni fazi - je pa efektivna napetost visja kot pri polnovalno usmerjeni eni fazi.

Poleg tega ima ze vgrajen kondenzator ki je namenjen glajenju ene usmerjene faze, tako da bi moral za glajenje treh usmerjenih faz pri enaki obremenitvi vec kot zadostovati.

[Jaka57]

[igo]

Polvalno 3f usmerjanje med fazami in nulo daje na gladilnem kondenzatorju lepih 325V enosmerne napetosti z opazno manjšo valovitostjo, kot pri 1f.

Najceneje bi bilo uporabiti 3 navadne graetze. Posamezno fazo se pripelje na obe AC sponki hkrati, da delata 2 diodi hkrati. (+) sponke od vseh graetzov pa se veže skupaj na (+) gladilnega kondenzatorja. Na (-) gladilnega kondenzatorja pride Nula. (-) sponke graetzov se pusti nepriključene, sicer nastane 560VDC .

Vezava od @Jaka57 po glajenju daje 560VDC.

[MadMax]

Pred vsem tem pa je potrebno preveriti, ali ima aparat res tako enostavno izdelan vhodni del, da gredo prav vsa notranja napajanja iz 320VDC.
Moj 200A multipraktik je daleč od tega, sem že imel podobne prebliske.

[gumby]

Saj za krmilni del lahko pustiš še vedno 230V izmenično. Tule se gre samo za predelavo močnostnega dela, da ne bo vleklo preveč A na eni fazi.

btw tri diode so dovolj.

[MadMax]

Krmilni in močnostni del najbrž nista popolnoma galvansko ločena. Pri mojem zagotovo nista, zato sem podal opozorilo.
Ako bi krmilni imel enostavno svoj trafo bi se pa dalo zmagat po zgornjih fintah.

[gumby]

Saj ne rabi bit galvansko ločeno. Do usmernika pustiš, kot je, za usmernikom imaš pa 320V DC in je prav vseeno, na kak način ga dobiš...

[MadMax]

Morda ni najceneje, je pa najenostavneje, dodati recimo 3kW trafo iz 400 na 230, pa grec.

Z direktnimi vezavami se pa "rešitev" hitro zacikla v tako rešitev, kot je bila prva predlagana (3x grec), ki pa žal ni izvedljiva.
