[lamela123]

Lep pozdrav!

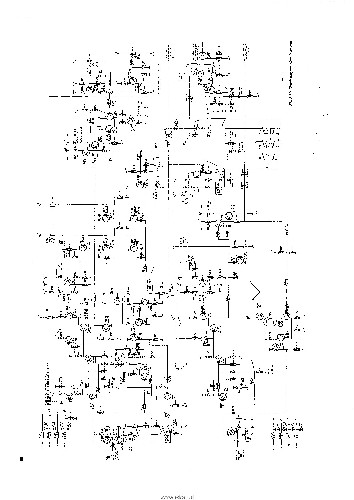

Imam osciloskop Philips PM3240. Predvidevam, da je nekaj narobe okoli ojačevalnika X osi, ker nobena od dveh časovnih baz ne reagira kakorkoli s prestavljanjem stikala. Graf raztegne samo vertikalno (dve piki). Na vezju za TB (priloga) sem moral zamenjati kondenzator C851(izgubil kapacitivnost). Napetost sem dobil in meril naprej. Opazil sem, da ni napetosti na C866, C867, C869,... Bi mi lahko prosim kdo pomagal iz vezja razbrati, kateri del skrbi, da je tam napetost? Preizkusil sem vse kombinacije tipk, ampak napetosti nisem dobil. Vsi kondenzatorji v tem delu so ok, torej je problem nekje drugje. Če kdo misli, da je napaka kje drugje, in ne X ojačevalnik, mi lahko tudi to prosim pove.

[laura]

Hi!Premeri napetosti na transistorjih,boš lažje ugotovil

[Dejko123]

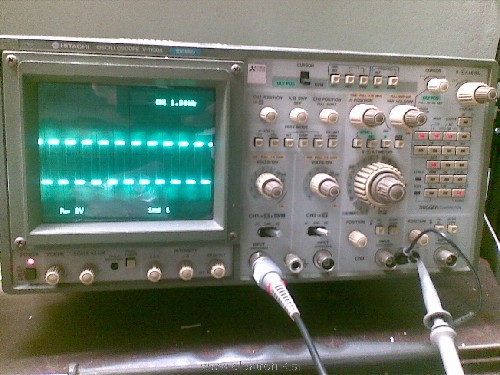

imam podoben primer pri hitachiju v-1100a.
Danes ga od jajo-ta dobil po pošti in mi ne deluje horizontala. vse gumbe že pritisnil, ampak isto.. kako se lotim problema?

[m.matic]

[Jaka57]

[Jaka57]

@lamela123:pripel si sliko časovne baze in ne X ojačevalnika.
Napako lahko iščeš v X ojačevalniku, časovni bazi ali vezju za proženje časovne baze, seveda, če so napajalne napetosti take kot morajo biti.
Na tistih kondenzatorjih pa ni nujno, da boš sploh izmeril kakšne enosmerne napetosti. Kaj dobiš na teh kondenzatorjih, pa je odvisno od tranzistorjev TS868, 870, 871. Sigurno pa ni zgolj enosmerna napetost.
V glavnem, popravljanje takih stvari samo z univerzalnim inštrumentom, brez osciloskopa, je izredno mukotrpno, sploh pa, ker nimaš podatkov, kakšne enosmerne napetosti bi morale kje biti!
