 Objavljeno: Tor Jan 29, 2013 7:43 pm Naslov sporočila: IR dioda, daljinec in atmega8 |
 |
|
Lep pozdrav!
Rad bi izdelal program za Atmega8 - 16PU. Na pin C5 bi pripeljal DATA žico iz TSOP1736 IR senzorja, na pin B1 pa priključil LED diodo. Ta dioda bi se vključila in ostala vključena nekaj sekund, če bi jaz na daljincu od televizije pritisnil določeno tipko (tiste posebne, ki so pobarvane... rdeča, modra, zelena ali pa rumena). Zvezati ni problem, težava je pri programiranju. Uporabljam BASCOM-AVR, do sedaj sem za test uspešno sprogramiral utripanje LED diode in pa izpis na LCD display-ju, zato brez zamere, ker je v kodi, ki jo spodaj dodajam 90% napak. Bi mi jo kdo prosim popravil?
| Koda: |
$sim
$regfile = "m8def.dat" ' specify the used micro
$crystal = 1000000 ' used crystal frequency
$baud = 19200 ' use baud rate
$hwstack = 32 ' default use 32 for the hardware stack
$swstack = 10 ' default use 10 for the SW stack
$framesize = 40 ' default use 40 for the frame space
'use byte library for smaller code
$lib "mcsbyte.lbx"
Config Rc5 = Pind.2
Config Pinc.5 = Output
Enable Interrupts
Dim Address As Byte , Command As Byte
Start:
Do
Getrc5(address , Command)
If Address = 0 Then
Goto Start
If Address = 1 Then
Goto Dioda
End If
Loop
Dioda:
Pinc.5 = 1
Wait 2
Pinc.5 = 0
Goto Start
End
|
_________________
Lep pozdrav! |
|
| Nazaj na vrh |
|
 |
lojzek
Član
Pridružen-a: Pet 25 Jan 2008 8:00
Prispevkov: 3388
Aktiv.: 15.95
|
| Objavljeno: Sre Jan 30, 2013 7:23 am Naslov sporočila: |
|
|
Stvar ni tako trivialna kot si ti predstavljaš....
Vsak pritisk vsake tipke na daljincu odda določeno kodo- zaporedje znakov bitov 1 in 0. Po nekih standardih.
In če hočeš slediti oz. določiti samo 4 od vseh možnih tipk, moraš najprej zajeti tisto zaporedje znakov, ki predstavlja tipko in to shraniti v Mego (torej jo najprej naučiti). Od tu jih potem vzameš za primerjavo z aktualnim znakom, ki prihaja iz daljinca.
Sicer ne gledam datasheeta, ampak jaz bi za prve poskuse signal iz senzorja pripeljal na RX pin (UART). Ali pa verjetno še bolje, uporabil bi TWI. Čeprav, kdo bi takt dajal...
Daj še malce po forumu prebrskaj, je že bila debata o tem.
|
|
| Nazaj na vrh |
|
|
ssdzkrez
Član
Pridružen-a: Sre 12 Jan 2011 15:13
Prispevkov: 401
Aktiv.: 2.27
Kraj: Hrastnik
|
| Objavljeno: Sre Jan 30, 2013 11:55 am Naslov sporočila: |
|
|
| V primeru, da imaš pilota, ki podpira RC5 komunikacijo je stvar sila enostavna. Tako kot je že lojzek napisal moraš narediti najprej izpis kod, ki jih dobiš za tipke, katere želiš uporabiti. Najlažje je to na LCD ali prek RS232 na terminal. Nato pa pa definiraš kaj program stori ob določeni tipki. Evo primer ... http://avrhelp.mcselec.com/index.html?config_rc5.htm
|
|
| Nazaj na vrh |
|
|
lamela123
Član
Pridružen-a: Sob 10 Mar 2012 15:15
Prispevkov: 235
Aktiv.: 1.45
Kraj: Celje
|
| Objavljeno: Sre Jan 30, 2013 6:32 pm Naslov sporočila: |
|
|
No, ker imam LCD, bi rad, da mi na njem izpiše podatke, ki jih potrebujem. Koda, ki jo prilagam mi izpiše "Waiting for RC5:" Na LCD zaslonu. Kako bi kodo popravil, da bi mi v drugi vrstici LCD-ja izpisalo podatke? RC5 IR imam priključen na PIN D.2.
| Koda: |
$regfile = "m8def.dat"
$crystal = 8000000 'uporabim atmego8
'konfiguracija LCD-ja
Config Lcdpin = Pin , Db4 = Portb.2 , Db5 = Portb.3 , Db6 = Portb.4 , Db7 = Portb.5 , E = Portb.1 , Rs = Portb.0
'velikost LCD-ja
Config Lcd = 16 * 2
Cls 'pobrišem LCD
Cursor Off 'izklopim kurzor
'tell the compiler which pin we want to use for the receiver input
Config Rc5 = Pind.2 , Wait = 1
Config Timer1 = Timer , Prescale = 1
'the interrupt routine is inserted automatic but we need to make it occur
'so enable the interrupts
Enable Interrupts
'reserve space for variables
Dim Address As Byte , Command As Byte
Locate 1 , 1
Lcd "Waiting for RC5:"
Do
GetRC5(Address , Command)
'we check for the TV address and that is 0
If Address = 0 Then
'clear the toggle bit
'the toggle bit toggles on each new received command
'toggle bit is bit 7. Extended RC5 bit is in bit 6
Command = Command And &B01111111
Locate 2 , 1
Lcd Address ; " " ; Command
End If
Loop
End
|
_________________
Lep pozdrav! |
|
| Nazaj na vrh |
|
|
Vlado
Član
Pridružen-a: Sre 03 Mar 2004 21:35
Prispevkov: 563
Aktiv.: 2.37
Kraj: Ljubljana
|
|
| Nazaj na vrh |
|
|
lamela123
Član
Pridružen-a: Sob 10 Mar 2012 15:15
Prispevkov: 235
Aktiv.: 1.45
Kraj: Celje
|
| Objavljeno: Sre Jan 30, 2013 8:27 pm Naslov sporočila: |
|
|
IR sprejemnik sem odlotal iz televizorja od Gorenja. Oznaka na njem je TS0P1730. Pilot je od iste TV, tako, da se bi stvar morala ujemati. IR sprejemnik uporablja Philipsovo kodo RC5. Uporabljam interni oscilator 8MHz, lahko pa dam zunanjega - tudi 8MHz.
_________________
Lep pozdrav! |
|
| Nazaj na vrh |
|
|
stursc
Član
Pridružen-a: Tor 08 Jun 2004 14:29
Prispevkov: 323
Aktiv.: 1.36
|
| Objavljeno: Sre Jan 30, 2013 8:52 pm Naslov sporočila: |
|
|
Tukaj imaš v prilogi delujočo kodo za RC5
Spremeni pin nastavitve po tvoji potrebi.
Koda je preiskušena in ti na LCD-ju pokaze naslov (adres) in kodo.
Če ti to ne deluje boš moral poiskati napako na tvoji strani.
Odstrani končnico .pdf
LP,stursc
| Opis: |
|
Download |
| Ime datoteke: |
Decoder_RC5.bas.pdf |
| Velikost datoteke: |
803 Bytov |
| Downloadano: |
19 krat |
Nazadnje urejal/a stursc Čet Jan 31, 2013 11:11 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
Vlado
Član
Pridružen-a: Sre 03 Mar 2004 21:35
Prispevkov: 563
Aktiv.: 2.37
Kraj: Ljubljana
|
| Objavljeno: Sre Jan 30, 2013 8:53 pm Naslov sporočila: |
|
|
| Citiram: |
| IR sprejemnik uporablja Philipsovo kodo RC5 |
Tvoj IR sprejemnik bo sprejel vse kar ima nosilno frekvenco 30kHz, pomembno je da oddajnik oddaja RC5 kodo in ima nosilno frekvenco 30kHz.
V Helpu Bascom-a vpiši Config RC5, tam imaš še en primer ki ti lahko pomaga.
Uporabi zunanji kristal (nastavi tudi fuse bite), ker menim da notranji ni dovolj natančen.
|
|
| Nazaj na vrh |
|
|
ssdzkrez
Član
Pridružen-a: Sre 12 Jan 2011 15:13
Prispevkov: 401
Aktiv.: 2.27
Kraj: Hrastnik
|
| Objavljeno: Sre Jan 30, 2013 11:36 pm Naslov sporočila: |
|
|

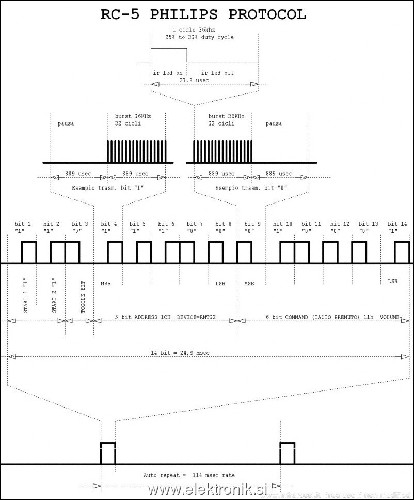

RC5 dela na 36kHz.
| Opis: |
|
| Velikost datoteke: |
120.64 KB |
| Pogledana: |
10 krat |
|
|
|
| Nazaj na vrh |
|
|
Vlado
Član
Pridružen-a: Sre 03 Mar 2004 21:35
Prispevkov: 563
Aktiv.: 2.37
Kraj: Ljubljana
|
| Objavljeno: Čet Jan 31, 2013 10:29 am Naslov sporočila: |
|
|
| TS0P1730 je za nosilno frekvenco 30kHz, TS0P1736 pa za nosilno frekvenco 36kHz.
|
|
| Nazaj na vrh |
|
|
lamela123
Član
Pridružen-a: Sob 10 Mar 2012 15:15
Prispevkov: 235
Aktiv.: 1.45
Kraj: Celje
|
| Objavljeno: Sob Feb 02, 2013 5:25 pm Naslov sporočila: |
|
|
No, stvar bi mi delovala, če bi IR sprejemnik sploh deloval. Ugotovil sem, da daje na izhodu stalno logično 1. Bo treba dobiti drugega. Hvala vsem.
_________________
Lep pozdrav! |
|
| Nazaj na vrh |
|
|
Tonny
Član
Pridružen-a: Sre 23 Dec 2009 11:57
Prispevkov: 289
Aktiv.: 1.53
Kraj: Vrhnika - MS
|
| Objavljeno: Sob Feb 02, 2013 5:35 pm Naslov sporočila: |
|
|
Logična enica na izhodu tega sprejemnika je povsem normalna stvar!
Sprejemnik ima obratno logiko. Ko je v vzbujenem stanju gre na '0', sicer pa je vedno '1'.
|
|
| Nazaj na vrh |
|
|
lamela123
Član
Pridružen-a: Sob 10 Mar 2012 15:15
Prispevkov: 235
Aktiv.: 1.45
Kraj: Celje
|
| Objavljeno: Sob Feb 02, 2013 5:41 pm Naslov sporočila: |
|
|
No, pol je pa nekje drugje problem. Hvala za info! Bom še malo pogledal...
