drVrh · Objavljeno: Pet Maj 01, 2015 2:58 pm Naslov sporočila: Dva SPI slave in master

Pozdravljeni,

zanima me kako je v praksi najbolje vezati tri SPI naprave.

Imam prvo ki je master - Atmega 640
Druga je WIZNET ethernet modul - slave
Tretja pa SPI ISP programator za atmege - slave.

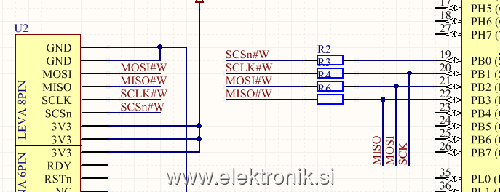

Nekako sem našel rešitev da naj bi se vezali upori zaporedni k enem od slave naprav. Kot je na sliki.
Zanima me vaše mnenje, predvsem praktično kaj je najbolj prav.

Sigi · Objavljeno: Pet Maj 01, 2015 3:14 pm Naslov sporočila:

Živjo,

običajno se to izvede s izbirnimi linijami, master ima za vsak slave eno select linijo. Na slavih je ta pin oznečen s SS (slave select) ali kaj podobnega. Tako master izbere želeni slave in komunicira le z njim. Ostali (neizbrani) slavi bodo imeli linije v 3state stanju, tako da ne rabiš uporov.

lp Žiga

damjango · Objavljeno: Sob Maj 02, 2015 8:18 am Naslov sporočila:

Da še opozorim, da ISP programator nima SS sisgnala.
V bistvu priklopiš ethernet šild, kot, če bi imel samo eno SPI napravo. MISO, MOSI in SCK signale od programatorja povezeš skupaj.

Tako sem tudi jaz tidi počel, jaz sem še celo imel še eno SPI, spominsko kartico, pri kateri je bil signal SS iz spminske povezani na svoj pin na mikrokrmilnik.

Programiraš pa seveda vse nemoteno, brez, da bi odklapljal.

drVrh · Objavljeno: Sob Maj 02, 2015 10:25 am Naslov sporočila:

Ja sem mislil tudi jaz opozoriti na to da programtor nima Chip select pina.

Torej vežem normalno kot je na sliki samo brez uporov?

Nekje po Edaboard in še nekaj ostalih forumih so pisali nekateri z upori drugi brez uporov. Zato sem se zmedel, bom seveda poskusil oboje ko bom dobil ethernet šild.

Grega

damjango · Objavljeno: Sob Maj 02, 2015 12:16 pm Naslov sporočila:

ja lahko vežeš normalno brez uporov.

lahko pa daš pullap upor (10k) proti masi na signal SS. na ta način bo zana začetna vrednost signala, ko napravo priključiš, ni pa to potrebno.

aly · Objavljeno: Ned Maj 03, 2015 9:51 pm Naslov sporočila:

damjango · Objavljeno: Pon Maj 04, 2015 8:28 am Naslov sporočila:

MarkoM · Objavljeno: Pon Maj 04, 2015 8:47 am Naslov sporočila:

Upori, kot imaš na sliki so pa potrebni, če je velika kapacitivnost na linijah, takrat se začnejo dogajati čudne stvari na SPI-ju. Enkrat sem imel težave z 12. vzporedno vezanimi SPI-ji, moduli so bolj ali manj naključno komunicirali, včasih je bilo dovolj, da sem prst položil na linijo in je stekla komunikacija (niso pomagali ne pull down, ne pull up, ne reducirana ura na minimum). Nato sem dodal zaporedne upore in so vsi moduli normalno komunicirali.
